Una cadena en miniatura creada con el prestigio de Tsubaki, Epsilon Chain
¿Tiene problemas para transmitir energía en espacios extremadamente pequeños?
La "Epsilon Chain Especificaciones de acero inoxidable" permite lograr un tamaño compacto y un alto rendimiento.
La "Especificación de acero inoxidable Epsilon Chain" es una cadena de rodillos que se ha fabricado al tamaño más pequeño del mundo mediante técnicas de fabricación y ensamblaje de piezas de precisión.
¿Alguna vez has querido utilizar cadenas de rodillos por su transmisión de potencia fiable, precisión de posicionamiento y flexibilidad compacta, pero lo has descartado por limitaciones de espacio?
La "Especificación de acero inoxidable Epsilon Chain" permite configuraciones compactas donde la transmisión de potencia mediante cadenas no era posible anteriormente.
Por supuesto, también es posible reducir el tamaño de las cadenas convencionales, lo que contribuye a la miniaturización de las aplicaciones.
↑ Reproducir vídeo
Epsilon Chain Especificaciones de acero inoxidable
Tres valores
1. El tamaño más pequeño del mundo
[Haga clic para ampliar]
La cadena de rodillos más pequeña del mundo, con un paso de cadena de 1,905 mm.
La altura, la anchura total y la masa también difieren de los productos convencionales, lo que permite la transmisión en un espacio increíblemente pequeño.
2. Asegurar la resistencia suficiente
[Haga clic para ampliar]
Aunque la cadena es pequeña, tiene una resistencia a la tracción de 0,36 kN.
Tsubaki ha utilizado generosamente su tecnología principal para crear una cadena pequeña pero robusta y de altas especificaciones.
Generalmente, las cadenas pequeñas son cadena con casquillos sin rodillos, pero nosotros hemos optado por una estructura con rodillos.
Esto contribuye a prolongar la vida útil de los piñones y otras piezas periféricas.
3. Apto para entornos corrosivos
Utilizamos acero inoxidable como material para que pueda usarse durante mucho tiempo en diversos entornos.
Puede utilizarse en entornos donde hay presencia de agua, como por ejemplo durante la limpieza.
Comparación con piezas de transmisión pequeñas
Al alcanzar el tamaño más pequeño del mundo, puede utilizarse en aplicaciones donde las cadenas convencionales no son adecuadas, y también puede usarse como reemplazo de correas y cables.
Resistencia de la cadena
- Transmisión de energía fiable
A diferencia de la transmisión de potencia por fricción, la transmisión por engranaje evita el deslizamiento. - Puede utilizarse para aplicaciones de extrusión.
Su elevada rigidez significa que es menos probable que se doble, incluso durante el movimiento hacia adelante y hacia atrás. - Curvatura compacta
A diferencia del alambre central de los cables o correas, no existe riesgo de deformación o rotura por flexión.
|
Épsilon
|
pequeño paso
|
Diámetro pequeño
|
|
|---|---|---|---|
| compacto | ◎ | △ | △ |
| Resistencia a la tracción | ○ | - | ◎ |
| Posicionamiento exactitud |
○ | ◎ | X |
| Extrusión Objetivo |
○ | X | X |
| tensión de instalación configuración |
○(innecesario) | X (obligatorio) | - |
La "Especificación de acero inoxidable Epsilon Chain" se puede enrollar de forma compacta y se puede utilizar incluso en diseños estrechos e intrincados.
Las poleas que soportan correas dentadas o cables de acero requieren bridas para evitar que se caigan, lo que aumenta el espacio necesario en la dirección del diámetro del círculo primitivo.
Ejemplo de aplicación
La reducción del tamaño de la cadena permite aplicaciones más pequeñas y ligeras.
Además, se espera que la reducción de la holgura mejore la precisión operativa.
Unidad de control del dispositivo endoscópico
Otras aplicaciones
Efector final
robot cosechador de cultivos
Traje de asistencia
brazo protésico
Especificación
Nombre del producto
Epsilon Chain Especificaciones de acero inoxidable
Presupuesto
| Nombre del producto | Paso P |
Diámetro del rodillo R |
enlace interno Ancho interior W |
Placa | ||
|---|---|---|---|---|---|---|
| Espesor T |
ancho H |
ancho h |
||||
| RS6-ESS-1 | 1.905 | 1.19 | 1.27 | 0.25 | 1.81 | 1.56 |
| Pasador | Resistencia mínima a la tracción kN{kgf} |
Masa Aproximada kg/m |
1 unidad de Número de enlaces |
||
|---|---|---|---|---|---|
| Diámetro D | L1 | L2 | |||
| 0.596 | 1.4 | 2.1 | 0.36 {37} |
0.017 | 532 |
Ejemplo de visualización del número de modelo
| RS6 | - | ESS | - | 1 | - | RP | + | 151L | - | RR |
| Tamaño | Especificación | Número de hilos | Unidad principal alfiler formato |
Número de enlaces | final símbolo |
|||||
Nota)
- 1. Este producto es una cadena muy pequeña, y existen muchas diferencias en su manejo en comparación con las cadenas de tamaño convencional.
Tenga en cuenta que parte de la información técnica contenida en Cadena de transmisión y piñones, así como datos técnicos TSUBAKI Productos de transmisión de potencia podría no ser aplicable a este producto. Para obtener información sobre selección y manejo, póngase en contacto con nosotros. - 2 No hay ninguna estampado en la placa.
- 3 Los pasadores no están remachados.
- No hay Eslabón acodado 4.
- No admitimos trenes de más de 5 unidades.
- 6. Para configuraciones de trenes infinitas con menos de 40 enlaces, utilice enlaces de conexión.
Póngase en contacto con nosotros para obtener información sobre configuraciones de trenes ilimitadas.
Para los enlaces impares, los enlaces en ambos extremos serán enlace interno. Póngase en contacto con nosotros si necesita una configuración diferente a la descrita anteriormente.
Serie
Epsilon Chain Especificaciones de acero inoxidable

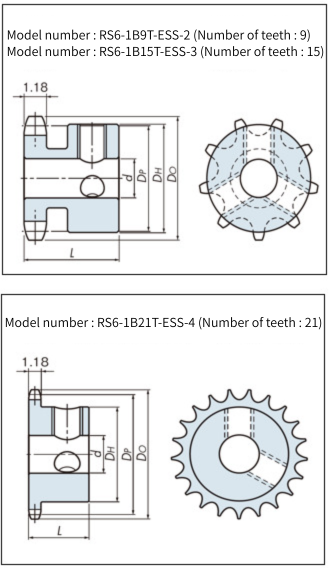

rueda de espigas
Presupuesto
| Número de modelo | Número de dientes | círculo primitivo diámetro D P |
Diámetro exterior Do |
Diámetro del orificio del eje d |
Centro | Agujero para tornillo de fijación | Masa aprox. gramo |
|
|---|---|---|---|---|---|---|---|---|
| diámetro D H |
longitud L |
|||||||
| RS6-1B9T-ESS-2 | 9 | 5.57 | 6.3 | 2 | 5.5 | 5 | 3-M1.6 | 0.6 |
| RS6-1B15T-ESS-3 | 15 | 9.16 | 10.1 | 3 | 7.8 | 6.5 | 3-M2.5 | 1.8 |
| RS6-1B21T-ESS-4 | 21 | 12.78 | 13.7 | 4 | 10 | 6 | 2-M3 | 3.2 |
Nota)
- 1. El material es acero inoxidable.
- 2. El número mínimo de dientes es 9T. También podemos considerar la fabricación con otros números de dientes y especificaciones, así que póngase en contacto con nosotros.
- Los 3 orificios para el eje están acabados e incluyen tornillos de fijación.
- 4. También ofrecemos tratamientos superficiales para mejorar la resistencia al desgaste; póngase en contacto con nosotros para obtener más información.
Plantillas de mantenimiento
Nombre del producto
Para uso exclusivo con Epsilon Chain

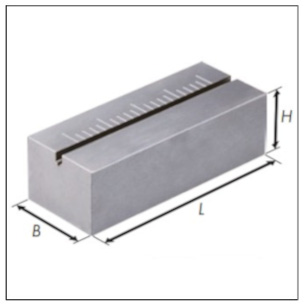

cuna de cadena
Presupuesto
| Número de modelo | tamaño | ||
|---|---|---|---|
| L | H | B | |
| RS6-CR | 50 | 15 | 20 |
Nombre del producto

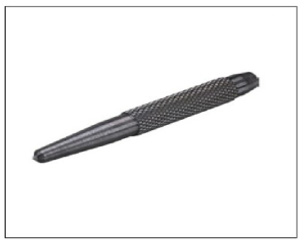

Punzón específico para Epsilon Chain
Presupuesto
| Número de modelo | Longitud total mm |
|---|---|
| RS-P10 | 77 |
Haga clic aquí para obtener instrucciones sobre cómo cortar y unir Epsilon Chain.
