De la quietud al movimiento
Gato Linispeed Jack
Nuevo chasis de 1,5 toneladas
Los gatos pasan de sujeción a movimiento
¡Esta innovación sólo fue posible con Tsubaki!
Lo que se requiere en las plantas de producción es mover las piezas de trabajo con precisión y facilidad.
Una estructura compacta con tornillos y engranajes integrados, operación de múltiples enlaces de alta precisión y facilidad de selección para adaptarse a sus necesidades.
¿Qué pasaría si un gato con propiedades tan excelentes pudiese funcionar a mayores velocidades y con mayor frecuencia?
Los gatos sólo se pueden utilizar a "bajas velocidades y con poca frecuencia"... ¿verdad?
La tecnología de Tsubaki lleva innovación a áreas que nadie había imaginado o logrado antes.
- Innovación 1: Velocidad ultrarrápida
- Innovación 2: Piso bajo y compacto
- innovador de 3 etapasPosibilidad de funcionamiento continuo
- Innovación 4: Facilidad de uso total
Lograr una operación de alta velocidad sin precedentes
Los Jacks entran en nuevo territorio...
Los gatos convencionales tenían una velocidad máxima del eje del tornillo de 120 mm/s y, cuanto mayor era la velocidad, más grande debía ser el gato.
Sin aumentar el tamaño del gato
MÁXIMO 200 mm/s
Logra un funcionamiento de alta velocidad
Linispeed Jack logra un "empuje constante" que le permite transportar cargas pesadas a altas velocidades de 200 mm/s sin aumentar su tamaño.

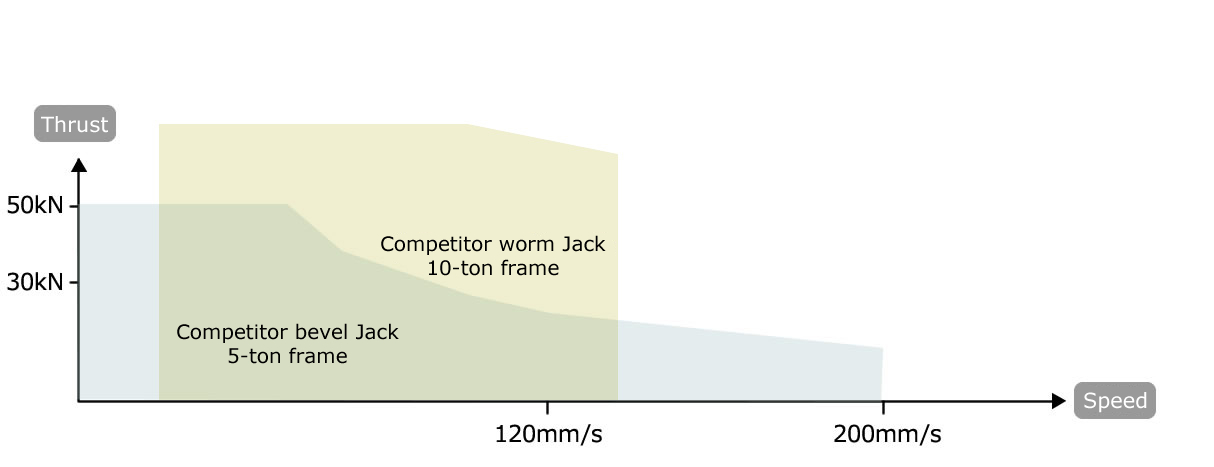

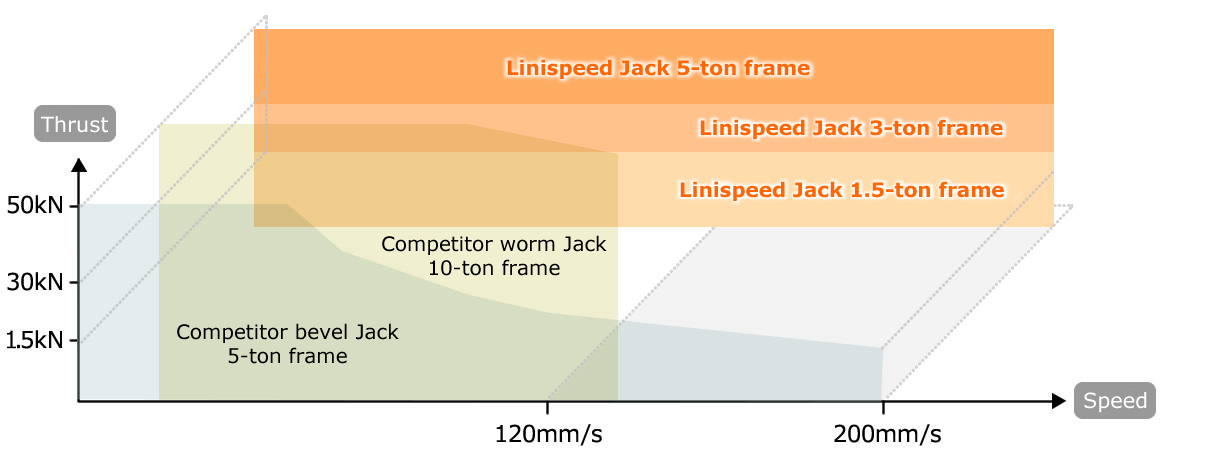

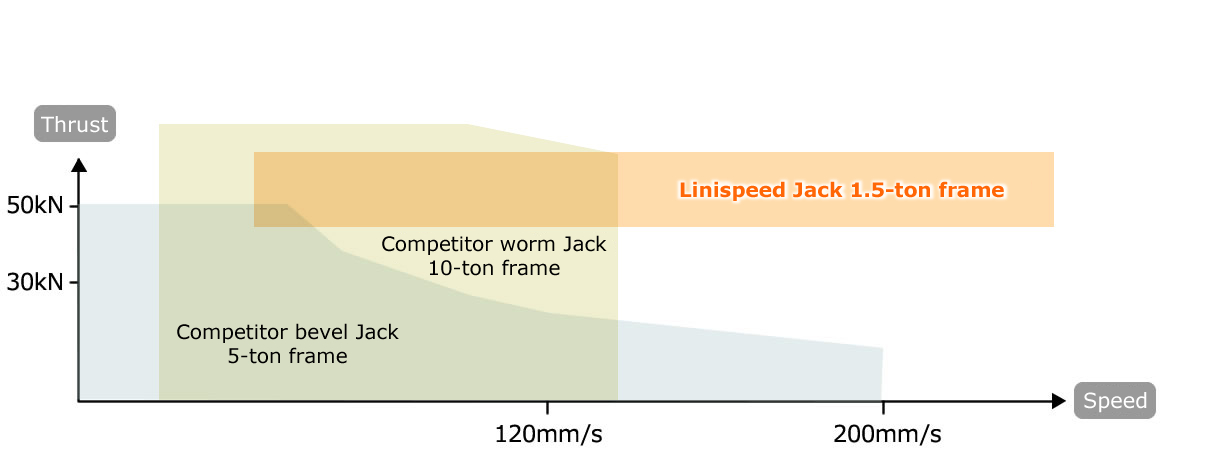

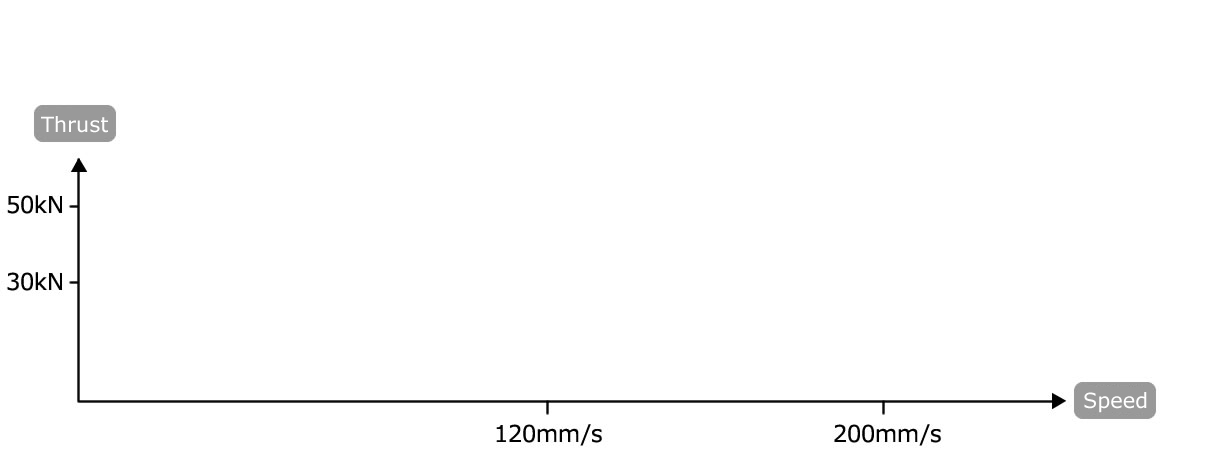

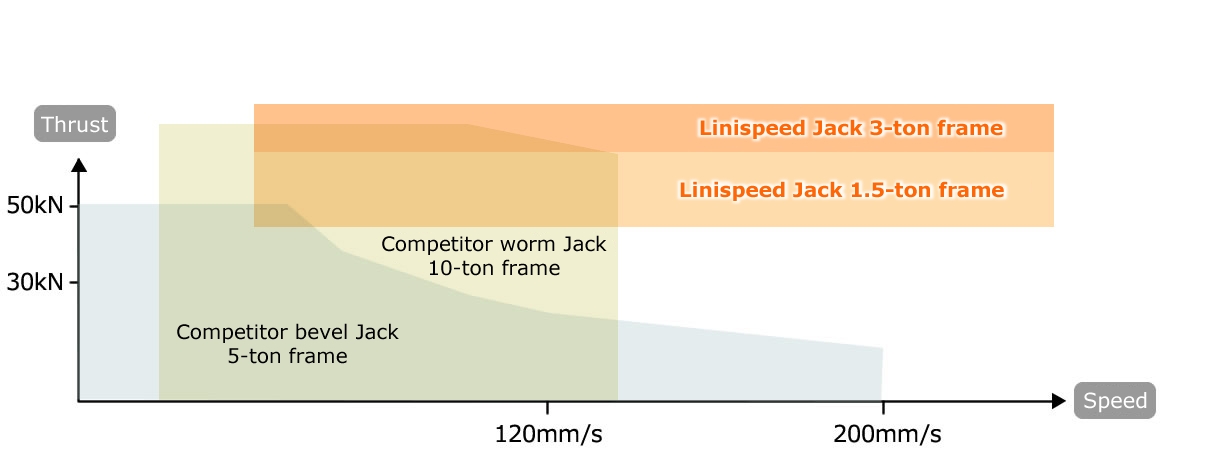

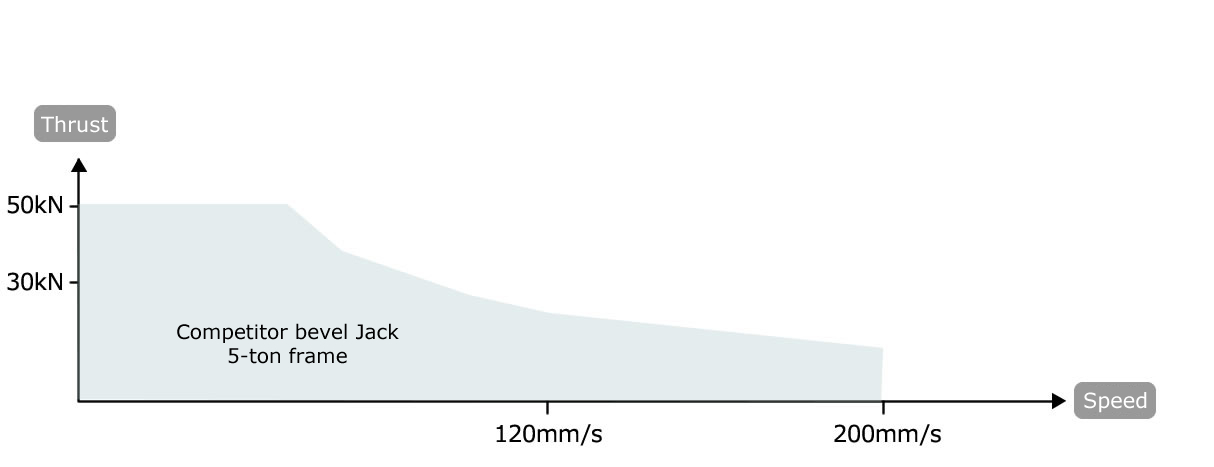

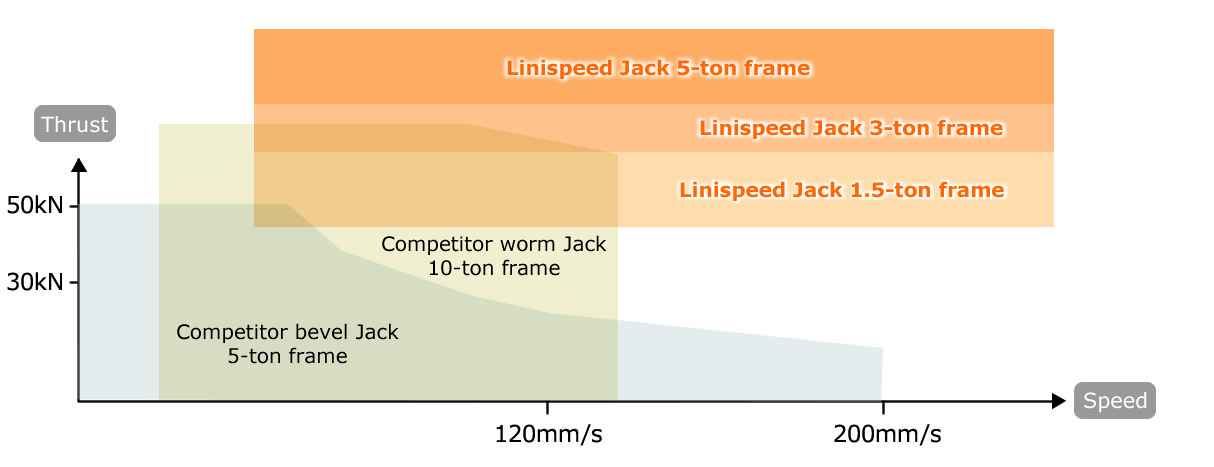

Proporciona empuje nominal hasta la velocidad máxima.
Diseño compacto cuidadosamente diseñado
Se trata de facilidad de uso.

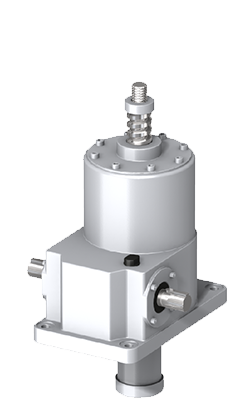

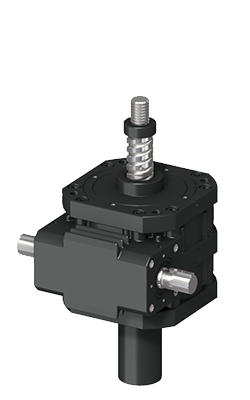

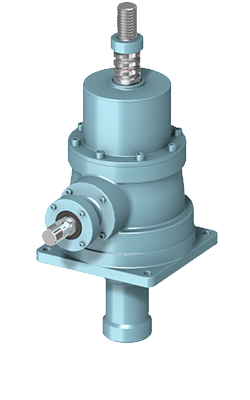

Linispeed Jack se ha compactado aún más al integrar la tuerca de bolas en la caja de engranajes. Esto elimina el espacio muerto que antes existía debido a la altura de la tuerca, lo que permite una menor altura del suelo. De esta forma, se reduce la altura total del dispositivo, facilitando las maniobras de elevación y descenso.
Más allá de la sabiduría convencional de los jacks
Logra una operación de alta frecuencia
¿Los conectores no son aptos para uso de alta frecuencia? No hay de qué preocuparse.

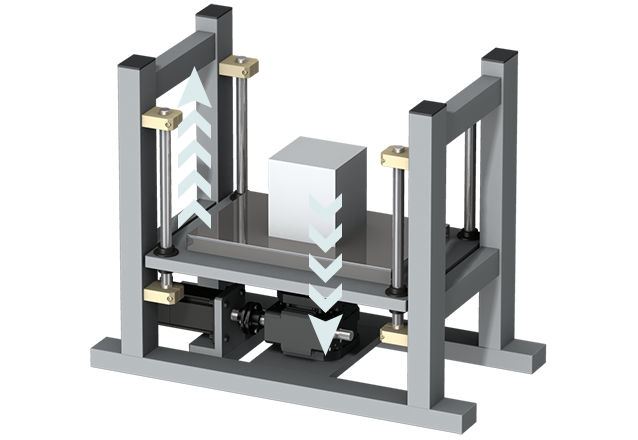

Linispeed Jack contribuyen significativamente al aumento de la productividad gracias a su funcionamiento a alta velocidad y alta frecuencia. Además, logran el distancia de recorrido del husillo de bolas esperado, que se mantiene a la altura del funcionamiento a alta frecuencia.

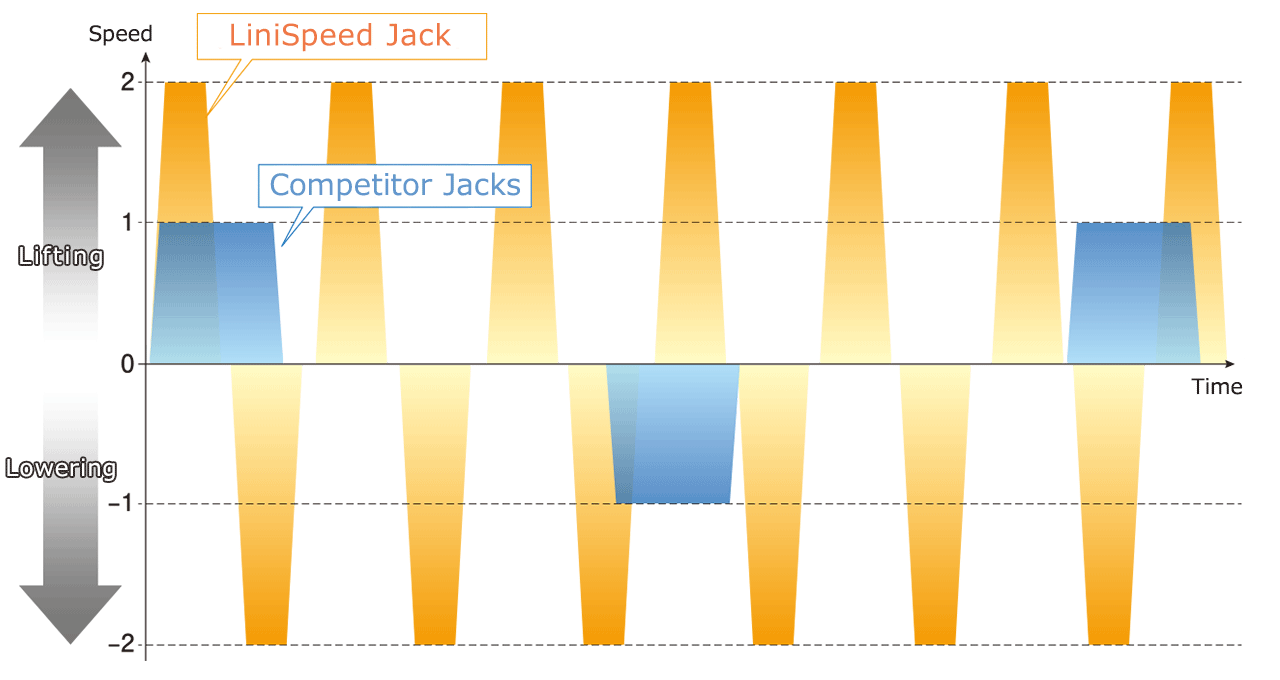

Operación de alta velocidad y alta frecuencia
MÁXIMO 100 %ED
ciclo de trabajo porcentual admisible
Se ha alcanzado un ciclo de trabajo porcentual máximo admisible del 100% ED, lo que permite un funcionamiento continuo.
En comparación con los productos de otras empresas
Tacto 5 doble
[Condiciones de funcionamiento: temperatura ambiente 20°C, carga 1,5 toneladas]
*En caso de operación general del ascensor
distancia de recorrido prevista del husillo de bolas para funcionamiento a alta frecuencia
| distancia de recorrido prevista del husillo de bolas | ||
|---|---|---|
| SJ030H | Carga máxima: 3 toneladas | Cuando la carga es de 2 toneladas |
| 170 km (aproximadamente 283.000 viajes de ida y vuelta con una carrera de 300 mm) | 586 km (aproximadamente 977.000 viajes de ida y vuelta con una carrera de 300 mm) | |
¡El gato sigue siendo tan fácil de usar como siempre!
Son posibles varios diseños y compacidades.

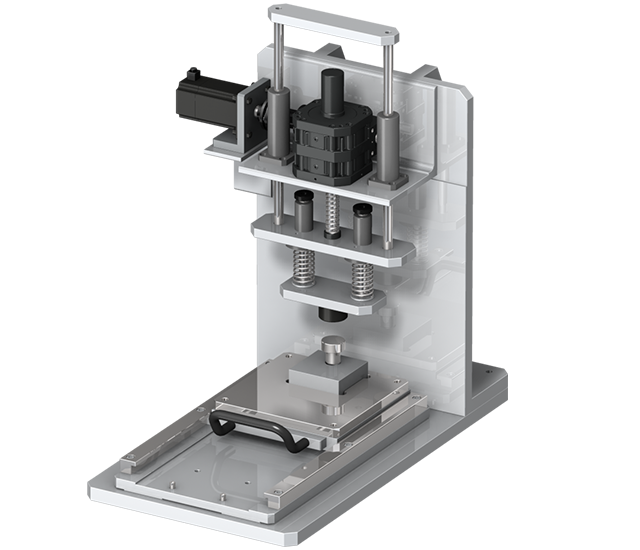

Linispeed Jack mantiene la facilidad de instalación y el funcionamiento de enclavamiento, al tiempo que permite un funcionamiento de alta velocidad y alta frecuencia y un suelo bajo.
Además, la entrada de alta velocidad permite que el motor y el acoplamiento sean compactos.
Los 100 años de experiencia de Tsubaki nos ayudarán a satisfacer las necesidades de los sitios de producción que ningún otro fabricante de gatos ha podido satisfacer.

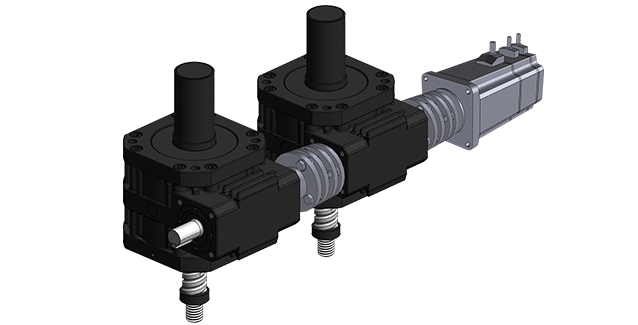

Son posibles operaciones de enclavamiento y varios diseños.

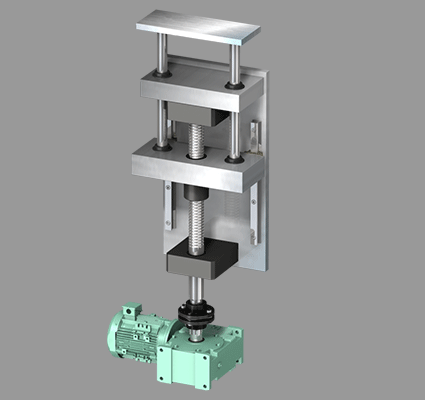

Si se trata de un mecanismo distinto a un gato...
- Esfuerzo de selección, montaje e instalación
- Gran espacio de instalación
- La operación de enclavamiento es difícil
Tipo de tornillo de bola
cremallera y piñón
La velocidad de entrada admisible de 3000 r/min garantiza una selección eficiente

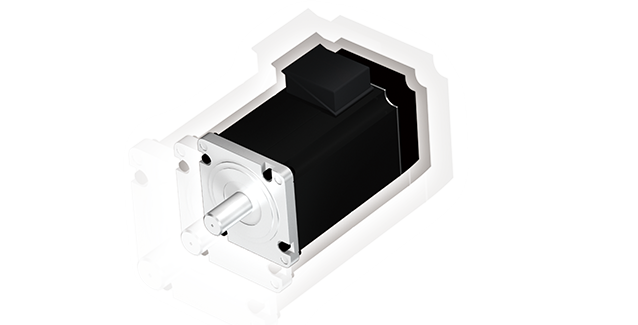

Los servomotores y acoplamientos también son compactos.
Linispeed Jack permite una entrada que coincide con la velocidad de rotación nominal del servomotor.
También permite reducir el tamaño de los servomotores y acoplamientos, lo que contribuye a reducir los costes de toda la unidad de accionamiento.
Fácil de elegir y usar.
Haciendo que los conectores sean más simples e inteligentes
Linispeed Jack es capaz de funcionar a alta velocidad y alta frecuencia, ampliando el rango de usos para incluir aplicaciones que antes se consideraban imposibles con un conector.
Historial de reclutamiento
| industria | solicitud | Razones de selección | ||||
|---|---|---|---|---|---|---|
| FPD/Semiconductor | Equipo de inspección de LCD | Frecuencia alta | entrega corto | |||
| Equipos de fabricación de LCD | Alta velocidad | |||||
| Equipos de fabricación de LCD | Frecuencia alta | |||||
| lavadora | Alta velocidad | Piso bajo | ||||
| Máquina de limpieza de semiconductores | Alta velocidad | Frecuencia alta | Servoaccionamiento | |||

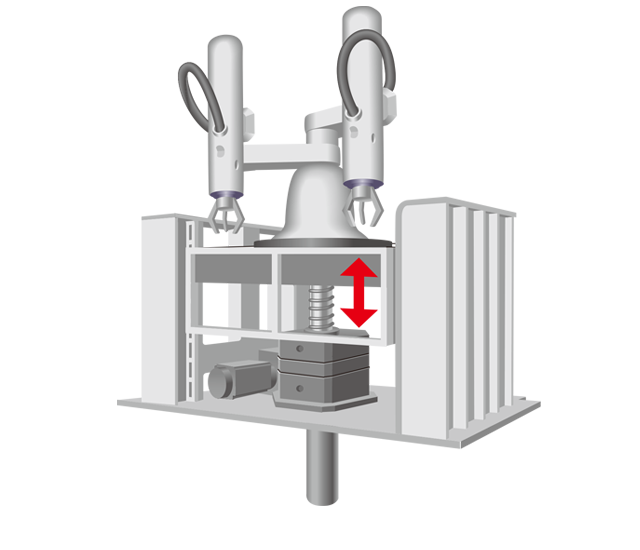

| Elevación de robot (limpieza de sustrato) | Alta velocidad | Piso bajo | Sincronización de servo | |||
| Transporte de sustrato | Piso bajo | Sincronización de servo | ||||
| acero | Equipos de inspección de acero | Alta velocidad | Piso bajo | |||
| Equipos de inspección de acero | Alta velocidad | Capacidad de montaje | ||||
| Recubridor (elevación de bobinas) | Alta velocidad | |||||
| Extracción de barras de acero del horno de calentamiento | Alta velocidad | larga vida | ||||
| procesamiento de metales | Equipos para la fabricación de resortes | Frecuencia alta | Sincronización de servo | |||
| Dispositivo de recorte de material de bobina | Piso bajo | |||||
| Equipos para la fabricación de tuberías | Alta velocidad | Frecuencia alta | larga vida | |||
| Equipos para la fabricación de tuberías | Alta velocidad | Frecuencia alta | Piso bajo | larga vida | ||
| Dispositivo de transferencia de placas de acero de gran tamaño | Alta velocidad | Sincronización de servo | ||||
| Equipos endurecimiento por inducción | Alta velocidad | Servoaccionamiento | Precisión de la posición | |||
| Equipos endurecimiento por inducción | Alta velocidad | Piso bajo | Servoaccionamiento | Precisión de la posición | ||
| Elevador de placas de cobre | Alta velocidad | Servoaccionamiento | ||||
| auto | Dispositivo de transferencia de paletas | Alta velocidad | Frecuencia alta | Piso bajo | larga vida | |
| Para subir y bajar dispositivos de calefacción. | Alta velocidad | Piso bajo | ||||
| Equipos de colada continua | Frecuencia alta | Piso bajo | ||||
| Elevación de contenedores de freno | Alta velocidad | Frecuencia alta | Sincronización de servo | |||
| Dispositivo de inspección de ondas electromagnéticas para automóviles | Alta velocidad | entrega corto | ||||
| Otras máquinas dedicadas | dispositivo silenciador | Alta velocidad | Posicionamiento multipunto | |||
| Prensa de núcleo de motor | Alta velocidad | Frecuencia alta | Sincronización de servo | |||
| Equipos para la fabricación de varillas de carbono | Alta velocidad | |||||
| Recubridor de rodillos | Frecuencia alta | Sincronización de servo | ||||
| Probador de tensión de cables | Sincronización de servo | |||||
| Clasificador de botellas | Alta velocidad | Frecuencia alta | Servoaccionamiento | |||
| Equipo de prueba de acoplamiento de vehículos | Piso bajo | Sincronización de servo | ||||
| Alimentador de moldes | Alta velocidad | Frecuencia alta | Posicionamiento multipunto | |||
| Equipos de inspección de maquinaria agrícola | Alta velocidad | Piso bajo | Sincronización de servo | |||
