Compatible con servomotores
Unidad de husillo de bolas de alta velocidad
Gato Linispeed Jack
Máximo 200 mm/s, 100 % ED
Caja de engranajes de husillo de bolas
Integración
¡Reduce significativamente el esfuerzo de diseño!
Linispeed Jack no es una extensión de los gatos de tornillo convencionales, sino una unidad integrada de husillo de bolas diseñada para diseñadores de equipos que desean construir un eje de elevación de alta velocidad, alta frecuencia y perfil bajo utilizando un servomotor.
Permite la electrificación mediante sistemas hidráulicos y neumáticos, la integración de mecanismos de husillo de bolas a medida y el izado y descenso estables mediante la sincronización de múltiples unidades.
Para resolver estos problemas
Yo contribuiré.
Quiero electrificar el cilindro hidráulico, pero no quiero reducir la velocidad.
- El empuje del aire y la precisión de frenado son insuficientes.
- La producción interna del mecanismo de husillo de bolas implica una importante carga de diseño y montaje.
- Queremos reducir la altura del dispositivo.
- Queremos operar varias máquinas de forma estable mediante la sincronización de máquinas.
Lograr un funcionamiento a alta velocidad sin precedentes
Los gatos convencionales tenían una velocidad máxima del eje del tornillo de 120 mm/s y, cuanto mayor era la velocidad, más grande debía ser el gato.
MÁXIMO 200 mm/s
Logra un funcionamiento de alta velocidad.
Linispeed Jack logra un "empuje constante" que le permite transportar cargas pesadas a altas velocidades de 200 mm/s sin aumentar su tamaño.
Proporciona empuje nominal hasta la velocidad máxima.
Lo investigaron a fondo.
Diseño compacto
Todo ello es para facilitar su uso.
Linispeed Jack se ha compactado aún más al integrar la tuerca de bolas en la caja de engranajes. Esto elimina el espacio muerto que antes existía debido a la altura de la tuerca, lo que permite una menor altura del suelo. De esta forma, se reduce la altura total del dispositivo, facilitando las maniobras de elevación y descenso.
Logra un funcionamiento de alta frecuencia.
Linispeed Jack contribuyen significativamente al aumento de la productividad gracias a su funcionamiento a alta velocidad y alta frecuencia. Además, logran el distancia de recorrido del husillo de bolas esperado, que se mantiene a la altura del funcionamiento a alta frecuencia.
Operación de alta velocidad y alta frecuencia
MÁXIMO 100 %ED
ciclo de trabajo porcentual admisible
Se ha alcanzado un ciclo de trabajo porcentual máximo admisible del 100% ED, lo que permite un funcionamiento continuo.
En comparación con los productos de otras empresas
eficiencia de producción 5 doble
[Condiciones de funcionamiento: temperatura ambiente 20°C, carga 1,5 toneladas]
*En caso de operación general del ascensor
distancia de recorrido prevista del husillo de bolas para funcionamiento a alta frecuencia
| distancia de recorrido prevista del husillo de bolas | ||
|---|---|---|
| SJ030H | Carga máxima: 3 toneladas | Cuando la carga es de 2 toneladas |
| 170 km (aproximadamente 283.000 viajes de ida y vuelta con una carrera de 300 mm) | 586 km (aproximadamente 977.000 viajes de ida y vuelta con una carrera de 300 mm) | |
Arreglos diversos,
Es posible un diseño compacto.
Linispeed Jack mantiene la facilidad de instalación y el funcionamiento de enclavamiento, al tiempo que permite un funcionamiento de alta velocidad y alta frecuencia y un suelo bajo.
Además, la entrada de alta velocidad permite que el motor y el acoplamiento sean compactos.
Los 100 años de experiencia de Tsubaki nos ayudarán a satisfacer las necesidades de los sitios de producción que ningún otro fabricante de gatos ha podido satisfacer.
Son posibles operaciones de enclavamiento y varios diseños.
Si se trata de un mecanismo distinto a un gato...
- Esfuerzo de selección, montaje e instalación
- Gran espacio de instalación
- La operación de enclavamiento es difícil
Tipo de tornillo de bola
cremallera y piñón
Velocidad de rotación de entrada admisible: 3000 r/min
Selección sin desperdicio
Los servomotores y acoplamientos también son compactos.
Linispeed Jack permite una entrada que coincide con la velocidad de rotación nominal del servomotor.
También permite reducir el tamaño de los servomotores y acoplamientos, lo que contribuye a reducir los costes de toda la unidad de accionamiento.
Estudios de caso
Más allá de las simples aplicaciones de elevación y descenso, se utiliza ampliamente en aplicaciones que requieren alta velocidad, alta frecuencia y repetibilidad posicional.

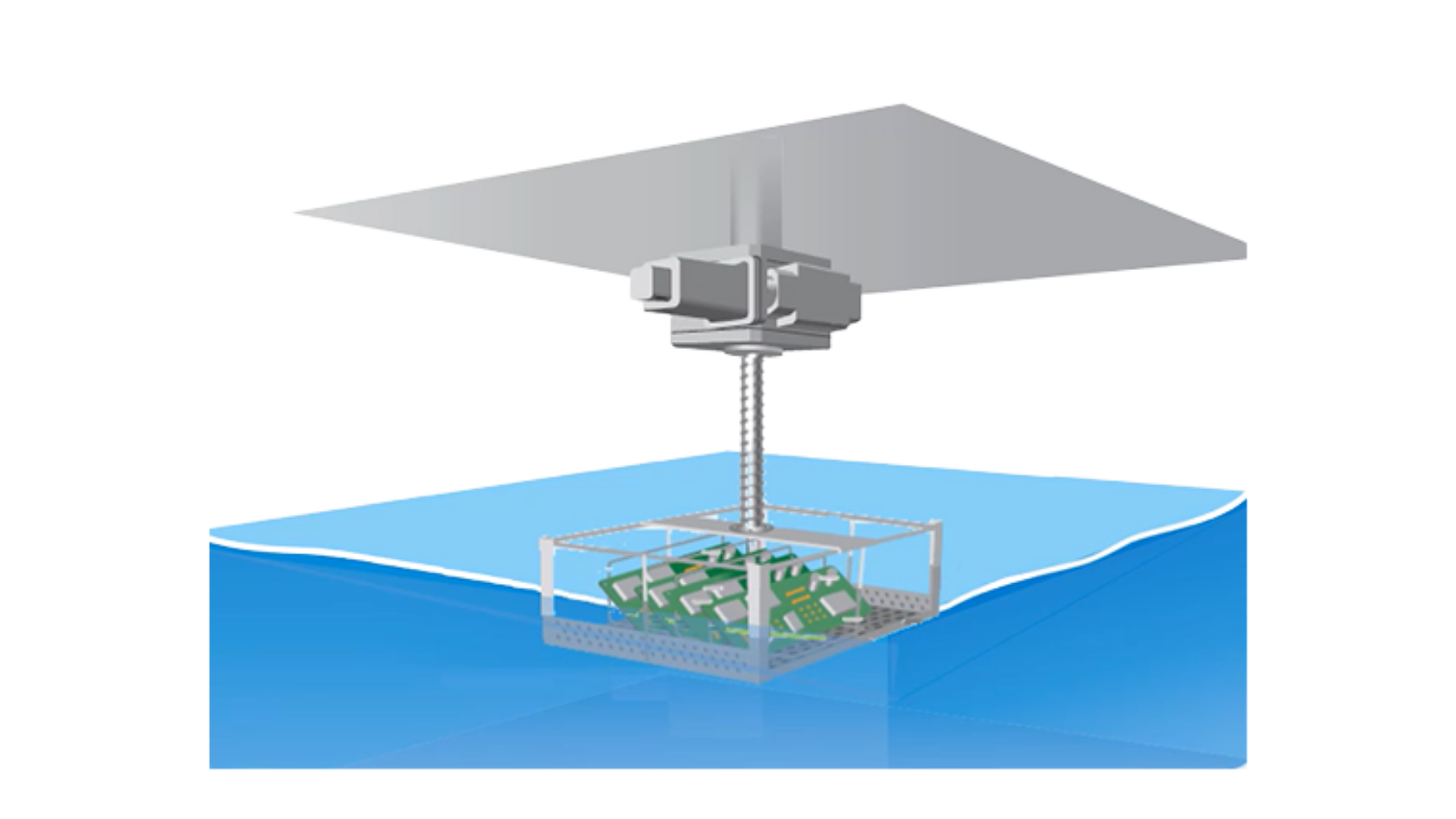

Equipos de limpieza
Un dispositivo que elimina eficazmente las impurezas moviendo repetidamente una cesta que contiene una placa de circuito impreso hacia arriba y hacia abajo dentro de una solución de limpieza.
Beneficios de la contratación
Mejora de la productividad mediante un funcionamiento continuo de alta frecuencia.

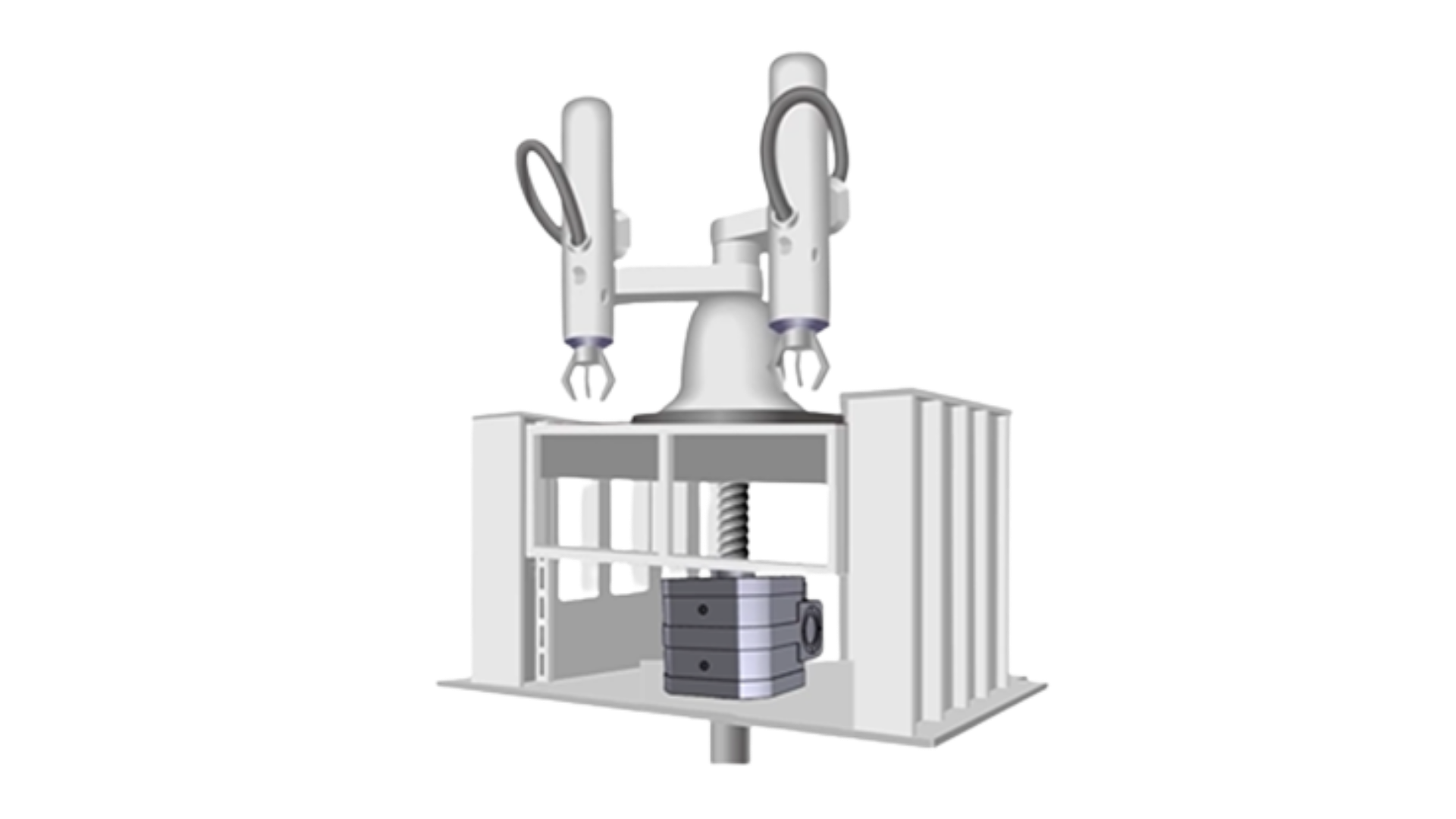

Dispositivo de elevación robótico
La plataforma elevadora sube y baja el robot.
Beneficios de la contratación
La estructura de perfil bajo permite un recorrido que supera la distancia de desplazamiento del eje Z del robot, manteniendo al mismo tiempo un tamaño reducido del dispositivo.

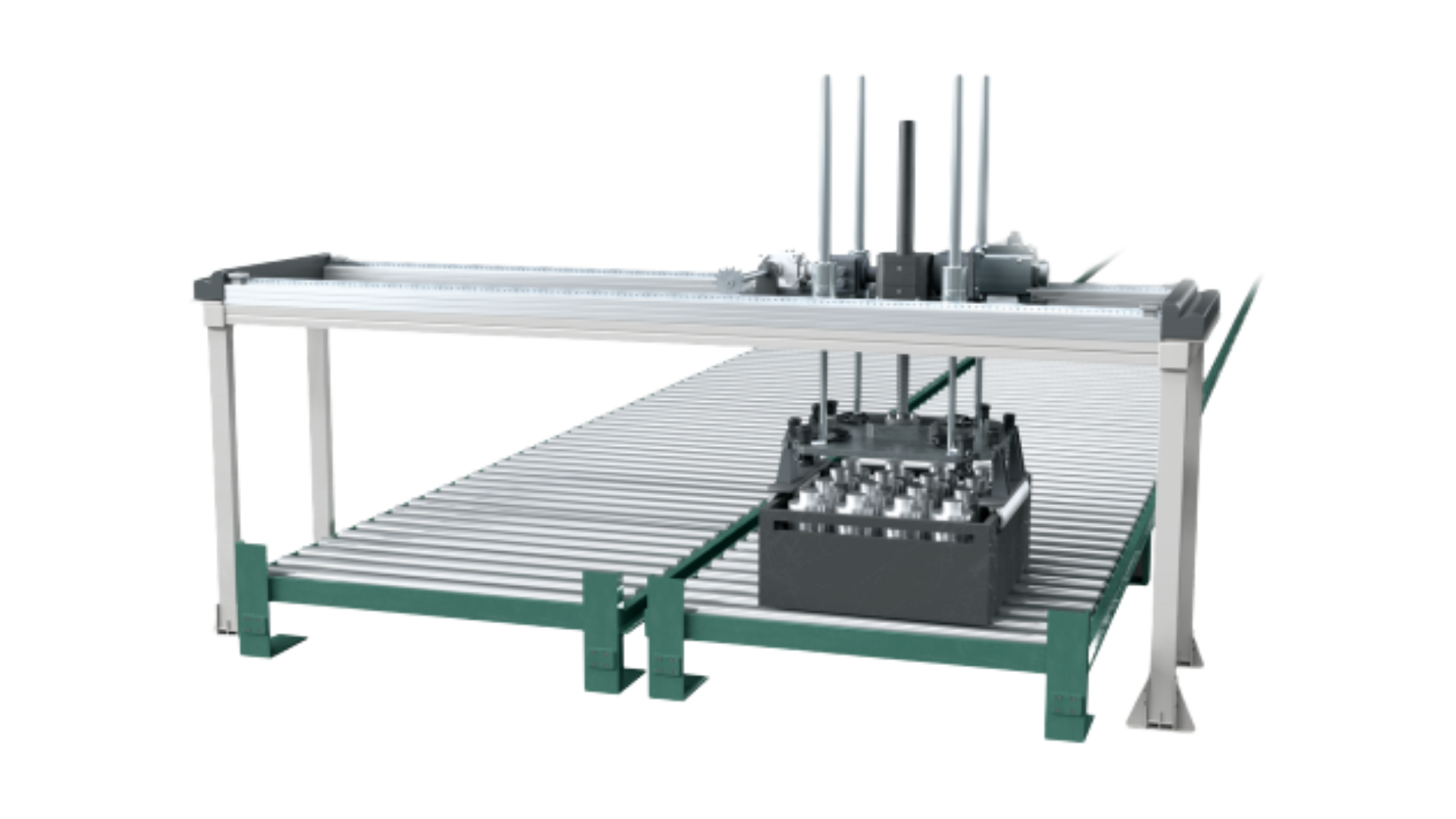

Equipo de transferencia
Trasladaremos el objeto pesado a su ubicación designada.
Beneficios de la contratación
El sistema de elevación y descenso de objetos pesados se ha sustituido por uno eléctrico, en lugar de neumático, lo que ha dado como resultado un menor consumo de energía y una mayor velocidad.
