Al ofrecer una solución combinada de elevación y rotación, redujimos significativamente las horas de trabajo necesarias para el diseño y la fabricación.
Unidad de transmisión de engranajes de pasador, Lift Master, reductor
Descripción general

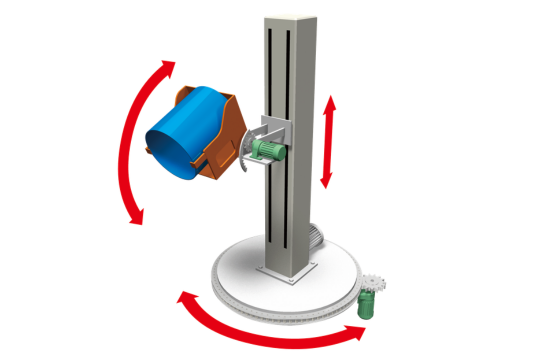

El dispositivo de elevación, rotación e inclinación del tanque utilizado en el proceso de carga de material emplea Lift Master, Unidad de transmisión de engranajes de pasador y motores de engranajes necesarios para cada operación.
Lift Master sube y baja el tanque que contiene el material hasta una altura predeterminada, y Unidad de transmisión de engranajes de pasador hace girar la base del dispositivo e inclina el tanque.
Esto permite que una serie de mecanismos ajusten la altura del tanque, cambien su orientación y lo inclinen para adaptarlo al lugar de carga.
Al seleccionar productos Tsubaki para todas las unidades de accionamiento (elevación, giro e inclinación), pudimos simplificar la disposición del equipo y reducir las horas de trabajo de diseño y fabricación.
Problema
Los dispositivos que elevan, descienden, giran e inclinan los tanques suelen requerir la combinación de varias unidades de accionamiento, lo que tiende a complicar el proceso de diseño.
Además, este estudio requería un diseño sencillo que minimizara las interferencias con las instalaciones circundantes dentro del espacio limitado.
Productos adoptados
Unidad de transmisión de engranajes de pasador
Unidad de transmisión de engranajes de pasador es ideal para el mecanismo de rotación e inversión del contenedor.
En comparación con los engranajes, permite una instalación más flexible. Además, su diseño segmentado permite la fabricación en cualquier tamaño, lo que aumenta la flexibilidad de diseño.
Lift Master
Se trata de un elevador en voladizo con tornillo y guía incorporados.
El diseño que no requiere montaje, sino que simplemente se coloca y se instala, está demostrando ser extremadamente popular.
Puede elegir entre husillos de bolas y husillos trapezoidales, y también dispone de medidas para prevenir caídas.
Reductor
Ofrecemos tres tipos de engranajes: helicoidales, hipoides y de tornillo sin fin. Puede elegir las especificaciones del motor, la configuración del eje (paralelo/ eje en ángulo recto) y la forma del eje de salida (macizo/hueco) que mejor se adapten a sus necesidades.
Beneficios de adoptar el producto
Gracias a que pudimos seleccionar todos los componentes de accionamiento para elevación, giro e inclinación —incluidos Lift Master, Unidad de transmisión de engranajes de pasador y el engranaje reductor— de la gama de productos Tsubaki, pudimos reducir significativamente las horas de trabajo necesarias para el diseño y la fabricación del equipo.
Además, al adoptar Lift Master, la sección de elevación del tanque se diseñó con una estructura vertical delgada, lo que dio como resultado una disposición simple que minimiza las interferencias con los equipos circundantes.
