datos técnicos Selección de cadenas de rodillos Cadena de transmisión

Método de selección por aplicación

1. Descripción general del método de selección específico de la aplicación

		Tipo de enlace de conexión		compensar Formato de enlace
Objetivo puntos de selección Método de selección		Para atmósferas normales entre -10 ℃ y 60 ℃ Piezas de conexión utilizables
		Tipo M	Tipo F	2 pasos	1 paso

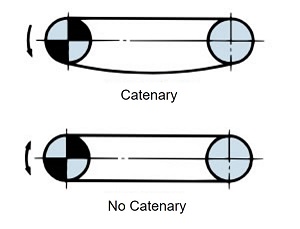

Transmisión de bobinado Frecuencia de inicio inferior a 6 veces al día Selección basada en tabla de ratio de kW Método general de selección Detalle	RS	○	○	○	□
	BS/DIN	○	●	□	□
	LMD	○	●	-	□
	LMDNP	○	-	-	□
	LMDX	○	-	-	-
	LMDS	○	-	-	-
	LMDKF	○	●	-	□
	LMDKT	○	●	-	□
	LM	○	-	-	□
	SUP	○	●	-	-
	HT	○	○	-	-
	SNS	○	●	○	□

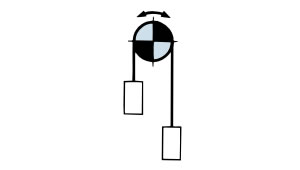

Transmisión de bobinado Frecuencia de inicio: 6 veces o más al día Selección basada en carga máxima admisible Método de selección de tensión admisible Detalle unidad colgante Selección basada en carga máxima admisible Para los eslabones de conexión, utilice eslabones de conexión tipo F o eslabones de conexión diseñados especialmente para pernos de extremo. (Disponible únicamente para cadenas de rodillos de uso general) Ejemplo de unidad colgante Detalle Remolque de carros Selección basada en carga máxima admisible Ejemplo de remolque de trole Detalle	RS	○	○	○	△
	BS/DIN	○	○	△	△
	SUP	○	○	-	-
	HT	○	○	-	-
	SUPH	○	●	-	-
	USN	-	●	-	-
	NP	○	○	-	△
	NEP (APP)	○	○	-	△
	SS,HS	○	-	-	○
	PC	○	-	-	-
	PCSY	○	-	-	-
	NS	○	-	-	○
	TI	○	-	-	○
	KT	○	○	-	△
	CU	○	○	-	-
	CUSS	○	-	-	-

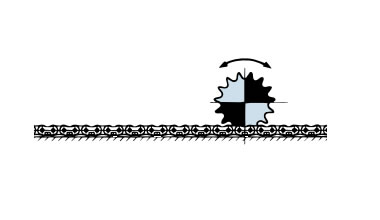

Transmisión por engranajes de pasador tipo cadena Selección basada en carga máxima admisible (Velocidad de la cadena 50 m/min o menos) Método de selección de transmisión por engranajes de pasador tipo cadena Detalle	RS adjuntar Con mención	○	-	-	-

Símbolos en la tabla ○: Utilizable. □: Se prevé una disminución en la capacidad de transmisión. △: Se prevé una disminución en la resistencia. -: No hay productos aplicables. ●: Producto a medida.

Otras selecciones

accionamiento de rodillos

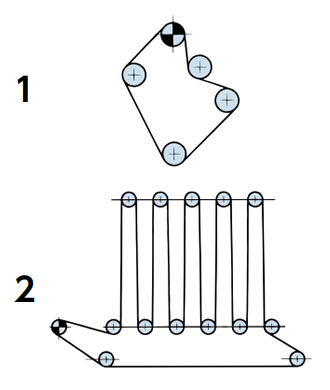

Accionamiento multieje

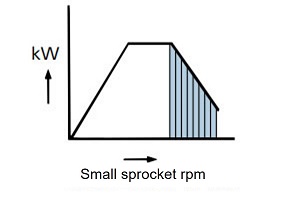

accionamiento de alta velocidad

A la derecha de la parte superior de tabla de ratio de kW
(área sombreada)

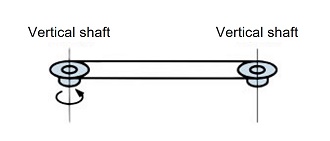

Accionamiento con eje vertical

Verificar las condiciones necesarias para seleccionar una cadena de rodillos

1) Máquina utilizada
2) Tipo de impacto
3) Tipo de motor
4) Potencia nominal del motor principal
5) Diámetro del orificio del eje de alta velocidad y velocidad de rotación
6) Diámetro del orificio del eje a baja velocidad y velocidad de rotación
7) Distancia central

Comprobar las características del motor necesarias para la selección de la cadena

Al seleccionar tensión admisible y el accionamiento por engranajes de pasador, verifique las siguientes características del motor.

1) Momento de inercia del motor primario
2) Par nominal del motor principal o velocidad del eje del motor principal
3) Par de arranque del motor primario
4) Par máximo (de bloqueo) del motor primario
5) Par de frenado del motor principal

⚠Notas sobre la selección

Cada sección sobre la selección de cadenas de rodillos se limita a la selección de tipos y tamaños de cadenas de rodillos, y no tiene en cuenta la degradación ambiental, incluyendo la corrosión y el envejecimiento.

Si existen leyes o directrices sobre la selección de cadenas de rodillos, seleccione la cadena de acuerdo con dichas leyes y directrices, así como con nuestro método designado, y elija la que tenga el mayor margen de tolerancia. Al realizar su selección, tenga en cuenta también cualquier equipo adicional, como dispositivos de seguridad y lubricación.
