Recomendamos utilizar un servomotor para el control. Para las especificaciones del motor trifásico, utilice el codificador rotatorio opcional [símbolo de opción: E].

Para una carga constante, la repetibilidad es de ±1 mm.

Al instalar un servomotor o un motor trifásico con un codificador rotatorio [símbolo de opción: E], es posible controlar la parada en múltiples puntos.

Existen los siguientes métodos para operar múltiples unidades.

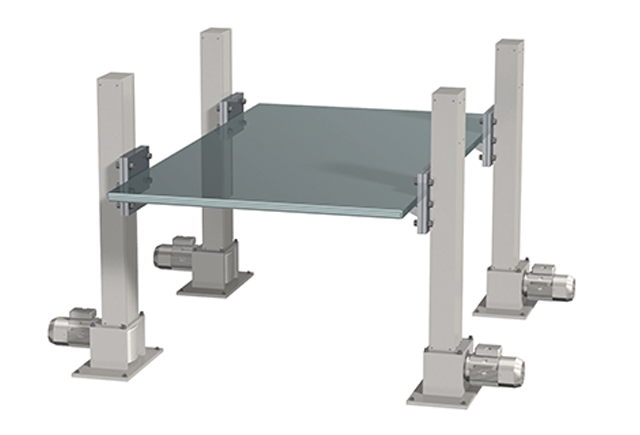

・Con motor trifásico (control por inversor)
Los errores de velocidad se producen debido al deslizamiento del motor, por lo que para evitar errores acumulativos, arranque todas las unidades al mismo tiempo y deténgalas utilizando la señal de detección de posición de cada Lift Master.
- Con servomotor
El control del servomotor reduce las variaciones en la velocidad y la precisión de frenado.

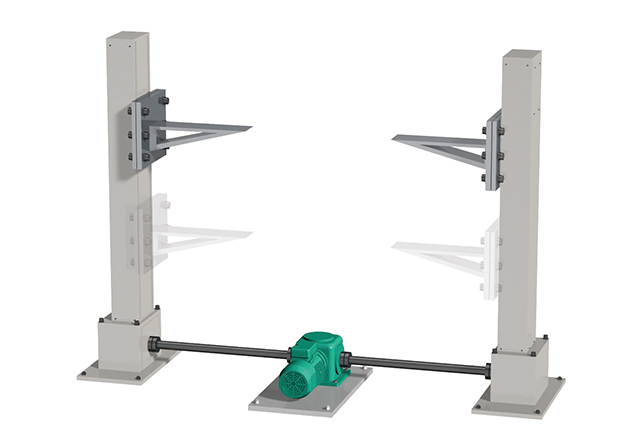

- Especificaciones de sincronización mecánica
Varios Lift Master conectados mediante acoplamientos son accionados por un único motorreductor.

En principio, no es posible realizar operaciones de prensado.
Dependiendo de la aplicación, puede ser posible contar con asistencia especial.
Por favor, complete el "Formulario de solicitud de selección elevador de alta velocidad" o la ficha técnica al final del catálogo con sus condiciones de uso y luego póngase en contacto con nosotros.

En principio, no se requiere soporte para los modelos estándar. Sin embargo, puede ser necesario el soporte dependiendo de las condiciones de funcionamiento (aceleración/desaceleración, línea aérea de contacto, etc.).

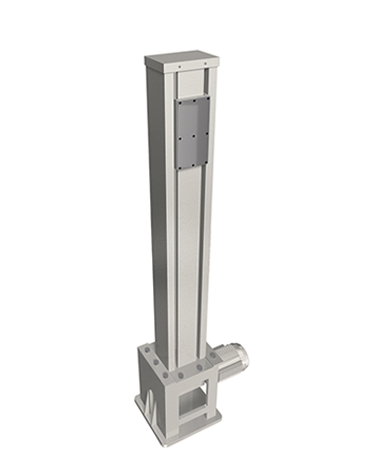

La carrera estándar tiene un límite de 1500 mm, pero podemos fabricar con la carrera que usted desee hasta 2000 mm después de confirmar la carga de elevación y las condiciones de la línea de carga aérea.
Se pueden fabricar elevadores con carreras superiores a 2000 mm según las condiciones de uso; contáctenos para más información. *A mayor carrera, mayor inclinación del Lift Master; contáctenos para más detalles.
*La estructura del Lift Master es básicamente la misma que la especificación estándar hasta una carrera de 2000 mm, pero puede variar según las condiciones de carga, así que contáctenos para obtener más detalles.

La especificación estándar es solo para instalación en suelo.
La carga se aplica únicamente hacia abajo (verticalmente).
Si necesita instalación horizontal o suspendida, póngase en contacto con nosotros, ya que se requieren medidas especiales. * Lift Master no se puede utilizar para presionar ni detener.

Para especificaciones estándar/velocidad U, la velocidad máxima es de 150 mm/s con un motor trifásico y de 166 mm/s con un servomotor.
Si necesita un funcionamiento a mayor velocidad con control de inversor, póngase en contacto con nosotros. Determinaremos la velocidad admisible en función de la carga de elevación, la velocidad y las condiciones del ciclo operativo.
Además, al modificar los tornillos y la unidad de accionamiento para adaptarlos a la velocidad requerida (especificación de alta velocidad), es posible alcanzar velocidades de hasta 500 mm/s. *El aspecto del Lift Master difiere de la especificación estándar debido a su mayor rigidez; contáctenos para obtener más información.
Las aceleraciones y paradas bruscas pueden reducir la precisión de frenado y provocar vibraciones en la pieza. Al operar a altas velocidades, tenga en cuenta los tiempos de aceleración y desaceleración, y realice arranques y paradas suaves.

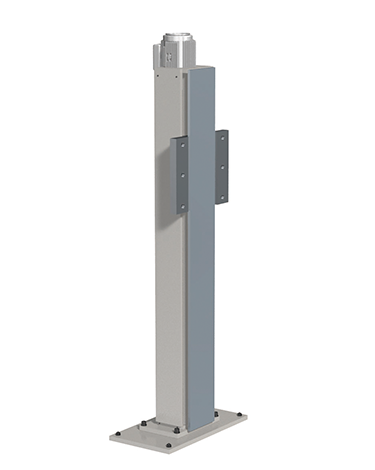

Para facilitar el acercamiento del límite inferior del brazo al suelo, el motor también se puede instalar en la parte superior.
Sin embargo, la compatibilidad se determinará en función del equilibrio entre Lift Master y el motor, así que póngase en contacto con nosotros para obtener más información.

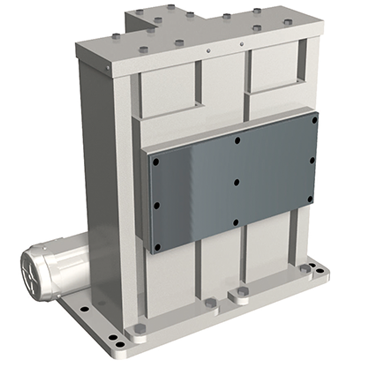

Además, también está disponible una "especificación para pisos bajos" que reduce la altura del propio Lift Master.
Esta especificación es efectiva cuando existen restricciones de altura.*El mecanismo de la "especificación para pisos bajos" difiere significativamente del estándar; por favor, contáctenos para obtener más detalles.

La ciclo de trabajo porcentual admisible * del husillo de bolas estándar es 30%ED.
También es posible un funcionamiento a mayor frecuencia. Lo consideraremos en función de las condiciones de funcionamiento (carga de elevación, velocidad, ciclo operativo, carga de la línea aérea, temperatura ambiente, vida útil prevista).
La carga admisible para tornillos trapezoidales es del 20 % de la energía de deformación (ED) o menos. *Las aplicaciones de alta frecuencia difieren de las especificaciones estándar; contáctenos para obtener más información.
* El ciclo de trabajo porcentual (%ED) indica el porcentaje de tiempo de operación en un ciclo.ciclo de trabajo porcentual (%ED) = (tiempo de operación / (tiempo de operación + tiempo de parada)) x 100

Si el centro de gravedad se encuentra dentro del arco del voladizo, la carga hidráulica admisible se puede determinar a partir de la curva de carga hidráulica.
Si las especificaciones estándar superan la carga útil permitida, podemos ofrecer una especificación especial de alta rigidez con una guía reforzada. *El aspecto del Lift Master de alta rigidez difiere del de la especificación estándar debido a su mayor rigidez.

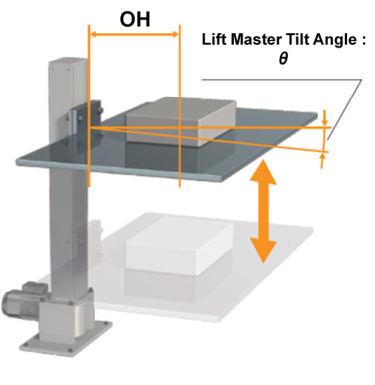

La tabla siguiente muestra los valores de referencia para la cantidad de inclinación en el límite superior de carrera y el OHL permitido.
Para otras especificaciones, contáctenos.*Si desea reducir el desplazamiento, podemos ofrecerle una especificación de alta rigidez; contáctenos.

La vida útil prevista Lift Master está determinada por la vida útil prevista de los tornillos.

Tornillo trapezoidal (LMEM)

Tipo de husillo de bolas (LMEB)

distancia de recorrido esperado (km) = Carrera de carga real (m) × frecuencia de uso (veces/día) × número de días de funcionamiento/año × 10 ^-3 × años esperados

P_M = P_MIN + 2 × P_MAX3

​_PM: Carga equivalente N; P _MÍN: Carga mínima N; P _MÁX: Carga máxima N

La distancia de planeo y la precisión de frenado en descenso son las siguientes: LMEB0200H: Distancia de planeo: aprox. 1,5 mm / Precisión de frenado: aprox. ±0,5 mm
· LMEB0500H ... Distancia de deslizamiento: Aprox. 1,3 mm / Precisión de parada: Aprox. ±0,4 mm
· LMEB1000H ... Distancia de inercia: aprox. 1,1 mm / Precisión de parada: aprox. ±0,4 mm Debido a que la velocidad de elevación es rápida en velocidad H y velocidad U, utilice el control del inversor para configurar los tiempos de aceleración y desaceleración.
Los valores anteriores son orientativos cuando el inversor se utiliza para reducir la velocidad (6 Hz) y luego detenerse.
Se supone que el cableado de los frenos operación externa de CA y que el retardo del relé es de 0,03 segundos. *La distancia de inercia y la precisión de frenado varían según el método de cableado y la velocidad; contáctenos para obtener más información.
*Si necesita una mayor precisión de frenado, considere utilizar un servomotor.

Puede ser posible dependiendo de las condiciones de uso.
Por favor, complete el "Formulario de solicitud de selección elevador de alta velocidad" o la ficha técnica al final del catálogo con sus condiciones de uso y luego póngase en contacto con nosotros.

Se ofrece asistencia especial en función de las condiciones de uso.
Por favor, complete el "Formulario de solicitud de selección elevador de alta velocidad" o la ficha técnica al final del catálogo con sus condiciones de uso y luego póngase en contacto con nosotros.

Se ofrece asistencia especial en función de las condiciones de uso.
Por favor, complete el "Formulario de solicitud de selección elevador de alta velocidad" o la ficha técnica al final del catálogo con sus condiciones de uso y luego póngase en contacto con nosotros.

El husillo de bolas tipo LMEB viene de serie con un servomotor.

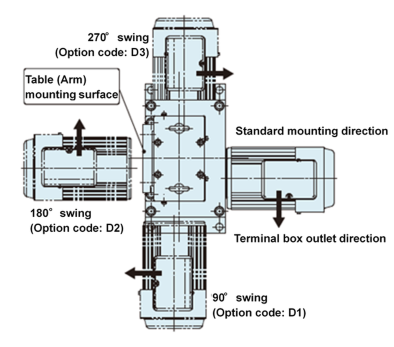

La dirección de montaje del motor se puede cambiar opcionalmente. [Código de opción: D1 a D3]
Para cambios en la posición de montaje del motor, póngase en contacto con nosotros rellenando el "Formulario de solicitud de selección elevador de alta velocidad" o la ficha técnica que se encuentra al final del catálogo, indicando sus condiciones de uso.

Como opción, están disponibles sensores de detección de posición (símbolos de opción: [L1 a L3]).
El producto estándar viene equipado con cuatro sensores de posición (dos solo para la velocidad S). Se pueden añadir sensores adicionales opcionalmente, aunque la cantidad varía según la velocidad. Si desea añadir más sensores, póngase en contacto con nosotros.

Es posible cambiar algunas piezas (aparte de los componentes de refuerzo), como la cubierta, por acero inoxidable.

Sí, podemos. Por favor, complete el "Formulario de solicitud de selección elevador de alta velocidad" o la ficha técnica al final del catálogo con sus condiciones de uso y póngase en contacto con nosotros.

Como opción, está disponible un voltaje de motor de 400 V (símbolo de opción: V).

No se puede adaptar posteriormente. Al considerar el producto, tenga en cuenta también si necesita fuelles.

Es posible realizar solicitudes especiales. Complete el formulario de solicitud de selección elevador de alta velocidad o la ficha técnica al final del catálogo con sus condiciones de uso y póngase en contacto con nosotros.

Esto variará dependiendo de las condiciones de uso (temperatura, frecuencia de funcionamiento, carga), así que contáctenos para obtener más detalles.

Debido a que Lift Master tiene una estructura abierta, no se puede garantizar la limpieza absoluta, pero podemos tomar medidas para reducir la generación de polvo en cada pieza. Tratamiento Raydent ^​ (guía de husillo de bolas)
Cubierta de acero inoxidable
Aplicación de grasa limpia (husillo de bolas y guía)
Pintura horneada

Lift Master está diseñado para uso en interiores y no está destinado a ser utilizado en lugares donde pueda entrar en contacto con el agua.
Si hay gotas de agua u otros líquidos presentes, deberá colocar una cubierta sobre su equipo o tomar medidas especiales como las siguientes: Abertura opuesta: Lift Master está ubicada en el lado opuesto de la superficie de transporte, lo que impide que el agua entre desde la superficie de transporte.
- Con fuelle frontal [código de opción: J]: Se incluyen fuelles en la abertura para evitar la entrada de gotas de agua. *Las especificaciones de "apertura inversa" y "con fuelle frontal" tienen una estructura diferente a la estándar; contáctenos para obtener más información.
*Dado que Lift Master tiene una estructura abierta, las especificaciones anteriores corresponden a una estructura simple a prueba de goteo y no garantizan la impermeabilidad.

Se ofrece asistencia especial en función de las condiciones de uso.
Por favor, complete el "Formulario de solicitud de selección elevador de alta velocidad" o la ficha técnica al final del catálogo con sus condiciones de uso y luego póngase en contacto con nosotros.

No se dispone de especificaciones de resistencia al calor.
Sin embargo, podemos trabajar con fuelles fabricados con materiales especiales, así que no dude en contactarnos.

Solicite un certificado de no aplicabilidad en el punto de venta.
