Ejemplos de aplicación Power-Lock- 1. Máquinas herramienta (tornos CNC)

Modelos utilizados

Ejemplos de aplicación

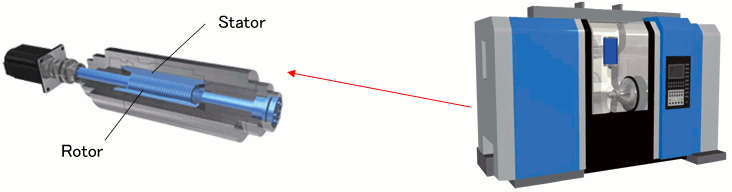

1: Eje principal (servomotor incorporado)

主軸(ビルトインサーボモータ)

En los últimos años, los fabricantes de máquinas herramienta han comprado piezas de motores a fabricantes de servomotores y han enrollado el rotor del motor directamente en el eje principal de un eje hueco.
Los tipos integrados son la norma.
El producto especial de Tsubaki se utiliza para conectar este eje principal hueco y el rotor. Tipo SL, Tipo EF Se utiliza el Power-Lock.

Dado que la velocidad de rotación del rotor es alta, Power-Lock está equipada con un macho roscado para el ajuste del equilibrio.
También, Serie EF Se invierte el sentido de conicidad para evitar que el saliente se mueva durante el montaje.

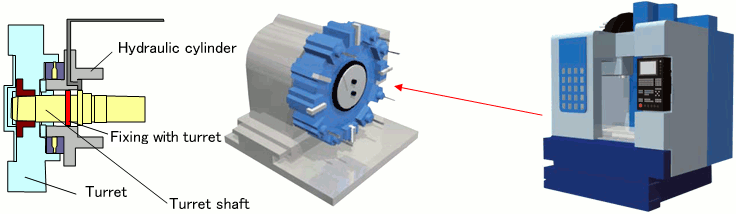

2: Torreta (soporte para herramientas)

タレット(刃物台)

La serie SL se utiliza para fijar el eje del motor del portaherramientas (torreta).
Las torretas que alojan múltiples herramientas requieren una precisión de indexación precisa.
Se utiliza un Power-Lock sin juego para asegurar el eje giratorio.

3: Brazo de cambio de herramienta

ツールチェンジアーム

Los brazos cambiadores de herramientas, que permiten cambiar las herramientas, están presentes no solo en los centros de mecanizado sino también en los tornos multipropósito.
Los modernos brazos de cambio de herramientas están sometidos a cargas alternas a velocidades y frecuencias sorprendentemente altas, lo que dificulta la sujeción de las llaves.
Este brazo de cambio de herramientas utiliza Power-Lock EF y KE.
