datos técnicos Portacables (CABLEVEYOR)- Manejo Portacables (CABLEVEYOR)- Instalación, mantenimiento y precauciones
Instalación y mantenimiento
espacio requerido

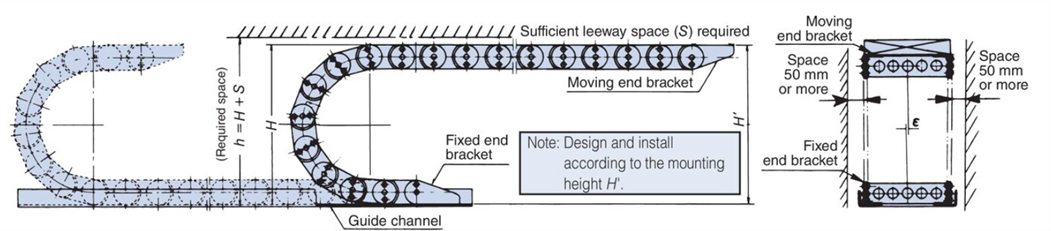

Portacables (CABLEVEYOR) presenta una ligera curvatura para compensar la deflexión causada por el cuerpo principal y el peso del cable; por lo tanto, instálelo a la altura de instalación H' en lugar de a la altura total H del Portacables (CABLEVEYOR). La curvatura y la deflexión se producirán en el vano libre según las condiciones de uso y la atmósfera. Asegúrese de contar con el espacio necesario consultando el diagrama anterior. Si no hay objetos que interfieran, generalmente no habrá problemas.
Además, pueden producirse vibraciones si aumenta la velocidad de funcionamiento, por lo que si la velocidad de funcionamiento supera el 70% de la velocidad máxima permitida, duplique la dimensión S.
Además, como el espacio libre se hundirá durante el uso, deje algo de espacio alrededor de la circunferencia interior del Portacables (CABLEVEYOR).
| Variedad/Tamaño | ε o menos | S | H' |
|---|---|---|---|
| TKP13H10,TKP17H11,TKP18H14/15,TKP25H15 | 3 | 50 | H+(10～30) |
| TKP35H22,TKP45H25,TKUA45H26 | 4 | 100 | |
| Tipos TKP distintos de los mencionados anteriormente, TKUA55H38, TKUA66H44 | 6 | 100 | |
| Tipo TKC, tipo TKA | 6 | 100 | |
| Tipo TKMK, tipo TKMT | 6 | 100 | |
| TKR15H22 | 6 | 100 | |
| TKR20H28,TKR26H40,TKR28H52,TKR37H28 | 6 | 100 | H+(30～50) |
| Serie TKQ | 6 | 100 | H+(10～30) |
| TK070,TKS070 | 4 | 100 | H+10 |
| TK095,TKS095 | 6 | 100 | |
| TK130 | 8 | 100 | |
| TK180 | 10 | 100 | |
| TKH250 | 15 | 100 | H+30 |
*También está disponible una especificación recta (tipo especial) que elimina la protuberancia del Portacables (CABLEVEYOR). Consulte la página de especificaciones del tipo especial.
Guía de Portacables (CABLEVEYOR)
Portacables (CABLEVEYOR) requieren canal guía. Consulte la tabla siguiente para fabricarlas con placas o perfiles de acero.
La zona por donde entra y sale Portacables (CABLEVEYOR) debe estar achaflanada o inclinada para permitir un movimiento suave.
X = ancho exterior Portacables (CABLEVEYOR), Y = altura exterior del Portacables (CABLEVEYOR)
| Variedad/Tamaño | U | V |
|---|---|---|
| TKP13H10,TKP17H11,TKP18H14/15,TKP25H15 | X+10 | Y/2 o mayor |
| TKP35H22,TKP45H25,TKUA45H26 | X+15 | |
| Tipos TKP distintos de los mencionados anteriormente, TKUA55H38, TKUA66H44 | X+20 | |
| Serie TKC | X+20 | |
| Tipo TKMK, tipo TKMT | X+20 | |
| Serie TKR | X+20 | |
| Serie TKQ | X+20 | |
| Tipo TK, tipo TKS, tipo TKH | X+20 |
Repostaje
En principio, no es necesario lubricar Portacables (CABLEVEYOR), pero si los modelos TK, TKS, TKH o TKV se instalan en un entorno propenso a la corrosión, utilice grasa para evitar la oxidación de los eslabones. El modelo TKI requiere lubricación.
Precauciones especiales de uso
- ■Cuando se aplique una carga lateral, como al usar una grúa puente, instale rodillos de apoyo o guías laterales para evitar que el producto se vuelque.
- ■Si se produce vibración externa procedente de un manipulador, perforadora de roca, etc., tome medidas para evitar que la vibración de la máquina se transmita al Portacables (CABLEVEYOR) (como el uso de amortiguadores).
Puntos importantes a tener en cuenta al instalar rieles disposición deslizante
Si va a instalar usted mismo canal guía disposición deslizante, tenga en cuenta lo siguiente: También ofrecemos canal guía disposición deslizante que son fáciles de instalar.
■ Explicación de la terminología
- Empuje: Una fuerza actúa sobre el extremo móvil del accesorio en la dirección radio de curvatura, lo que provoca el movimiento Portacables (CABLEVEYOR).
- Sentido de tracción: Portacables (CABLEVEYOR) se mueve en la dirección opuesta a la anterior (tracción).
- Pandeo: Cuando Portacables (CABLEVEYOR) se empuja y se mueve libremente, la parte del Portacables (CABLEVEYOR) que se desliza sobre el riel se abomba.
- Riel en H: Riel que se instala delante soporte de extremo fijo y que tiene una repisa sobre la cual se desliza Portacables (CABLEVEYOR).
- Riel en U: Riel que se instala detrás soporte de extremo fijo y que soporta Portacables (CABLEVEYOR) a nivel del suelo.
Material
Canal guía se utiliza para regular la dirección del empuje y debe estar hecho de chapa de acero lisa, especialmente para reducir el desgaste.
Si se aplica pintura a los rieles como tratamiento antioxidante, la pintura puede desprenderse debido al deslizamiento, causando desgaste en Portacables (CABLEVEYOR).
Recomendamos utilizar acero galvanizado o SUS304 para la construcción.
Además, para uso en exteriores, utilice acero inoxidable SUS304. No utilice nuestros rieles de aluminio en exteriores.
Precisión de instalación de rieles
- - La desviación horizontal debe estar dentro de los 5 mm en cualquier dirección por cada 5 m, y toda la estructura no debe estar inclinada linealmente en una dirección.
- - La desviación horizontal debe estar dentro de los 3 mm a cada lado por cada 5 m, y toda la estructura no debe doblarse linealmente en una dirección.

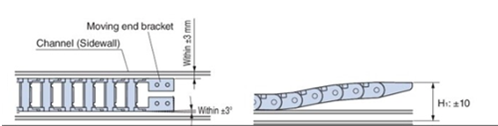

Precisión de los ajustes en ambos extremos
| Extremo móvil | altura de instalación | Con una tolerancia de ±10 mm en todo el riel. |
|---|---|---|
| desviación en la dirección del ancho (dirección del empuje) | Con una precisión de ±3 mm en toda la pared lateral del riel. | |
| Paralelismo | Dentro de ±3° en todo el rango con respecto a la pared lateral del riel. |
| extremo fijo | altura de instalación | La superficie superior del soporte de extremo fijo se encuentra a una distancia de 0 a 1 mm de la parte del estante del riel en H. |
|---|---|---|
| Paralelismo | A menos de 1° de la pared lateral del riel |
Ángulo de conicidad de la superficie superior del riel
La abertura en la parte superior del riel debe estar inclinada hacia afuera para permitir que el Portacables (CABLEVEYOR) entre suavemente. El ángulo de curvatura debe ser de entre 15 y 20 grados, y la longitud debe ser de 30 mm o más.

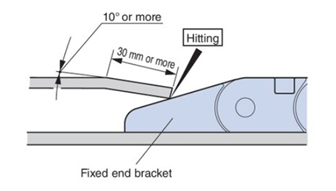

Estructura del área de transición soporte de extremo fijo y del riel
Para garantizar una transferencia fluida del Portacables (CABLEVEYOR), la sección de transición del riel en H debe estar inclinada. La inclinación debe ser de 10° o más, con una longitud de 30 mm o más, y el extremo del riel debe instalarse de manera que toque soporte de extremo fijo.
Si utiliza nuestro riel de aluminio específico, chaflane la superficie final a C2 antes de la instalación.
Procesamiento de juntas de riel
■Riel H
Dobla los extremos de las juntas hacia afuera en ambos lados para evitar enganches.
Los estantes deslizantes deben quedar perfectamente ajustados y sin escalones. Si existe una holgura en la unión, esta debe ser inferior a 5 mm, con un chaflán C2 y sin escalones.
Cuando utilice nuestros rieles de aluminio específicos, chaflane la superficie de deslizamiento a C1.
■ Riel en U
Dobla los extremos de las juntas hacia afuera en ambos lados para evitar enganches.
La superficie inferior debe instalarse de manera que el escalón quede dentro de 1 mm, y no se requiere ningún procesamiento como el biselado, pero la superficie debe ser plana y libre de rebabas y bordes de corte ondulados.
Longitud total del cable/manguera
Portacables (CABLEVEYOR) tiene holgura en las partes de conexión (entre los pasadores de unión y los orificios para pasadores), y cuando se genera tensión, su longitud será mayor que la longitud básica. Por lo tanto, prepare la longitud total del cable, manguera, etc., con un margen de holgura y ajústela según el producto final. La elongación puede alcanzar aproximadamente entre el 0,2 % y el 0,6 % de la longitud total, así que tenga cuidado con las carreras largas.
Ejemplos de problemas causados por defectos de construcción
- ■ Hay un escalón en la unión de la pared lateral
La parte doblada del Portacables (CABLEVEYOR) interfiere con el escalón, causando daños y deformaciones en Portacables (CABLEVEYOR), así como desgaste por deslizamiento.
- ■ Hay un escalón en la unión de la parte inferior del riel.
Los escalones en los rieles en H pueden causar un desgaste anormal, mientras que los escalones grandes en los rieles en U pueden causar pandeo y desgaste parcial.
- ■ El riel no está instalado horizontalmente.
Esto puede provocar pandeo y un aumento de la resistencia a la rodadura.
