datos técnicos Portacables (CABLEVEYOR)- Límites de uso Portacables (CABLEVEYOR)
¿Cuál es la vida útil de Portacables (CABLEVEYOR)?
A medida que Portacables (CABLEVEYOR) funciona (movimiento alternativo), los pasadores y orificios de las conexiones de enlace se desgastan, y el restrictor de ventilación sin retroceso también se desgasta, lo que provoca que la sección de tramo libre se hunda (véase el diagrama de la derecha).
La vida útil se determina cuando, debido al impacto, ya no se puede garantizar la protección del cable/manguera ni el comportamiento estable del Portacables (CABLEVEYOR) y del cuerpo principal.
El criterio para la decisión será cuando se alcance el menor de los siguientes 1 o 2.
Valor límite de deflexión de la sección de tramo libre (directriz)
1. 10% de longitud sin soporte
2. radio de curvatura Portacables (CABLEVEYOR) (R)
(ejemplo)
longitud sin soporte:
500 mm (⇒ 500 mm x 0 % = 50 mm) → Deflexión límite (aproximada) 50 mm
radio de curvatura Portacables (CABLEVEYOR): R55
■Si Portacables (CABLEVEYOR) Portacables (CABLEVEYOR) grietas, astilladuras u otros daños debido al envejecimiento, se considera que ha llegado al final de su vida útil.
promotores de la longevidad
Portacables (CABLEVEYOR) puede acortarse en los siguientes casos:
- 1. Alta velocidad de aceleración/desaceleración y frecuencia de funcionamiento.
- 2. Presencia de inclusiones de desgaste como polvo.
- 3. Vibraciones externas.
- 4. Precisión de instalación deficiente.

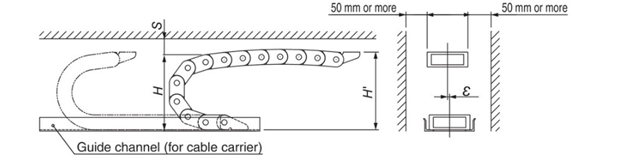

■ Directrices de precisión para la instalación Portacables (CABLEVEYOR) (recomendadas)
- - La desalineación (valor ε) entre las posiciones del extremo móvil y del extremo fijo debe ser menor que el valor permitido.
- La altura de instalación (valor H') debe estar dentro del rango recomendado. (Nota: No instale a la altura total (valor H)).
- -espacio libre (valor S) es mayor que el valor recomendado.
- • Proporcionar canal guía (Portacables (CABLEVEYOR))
Medidas para prolongar la vida útil Portacables (CABLEVEYOR)

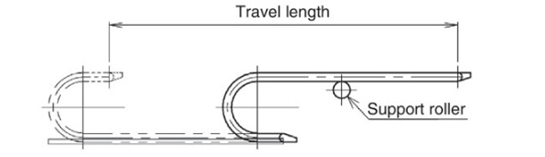

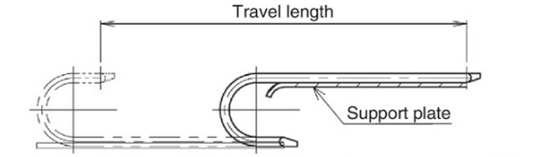

Al instalar rodillos de soporte o placas de soporte desde el comienzo de la operación para controlar la desviación del Portacables (CABLEVEYOR), se puede prolongar la vida útil del Portacables (CABLEVEYOR).
Nota: Al agregar rodillos o placas de apoyo cuando la deflexión de la sección de tramo libre ha avanzado, la posición de instalación (altura) y, en el caso de las placas de apoyo, la forma (la parte donde la sección de tramo libre se mueve sobre el riel) deben establecerse teniendo en cuenta la cantidad de deflexión de la sección de tramo libre en ese momento.
Especificaciones disposición deslizante con una vida útil esperada

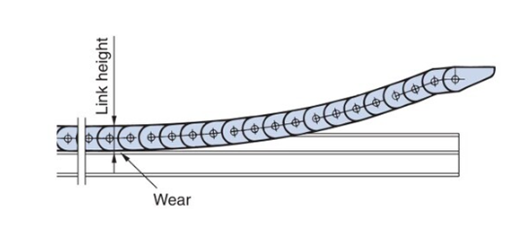

Con especificaciones disposición deslizante, la circunferencia interior del eslabón se desgastará con el tiempo. La recomendación para el reemplazo es cuando el desgaste de la altura del eslabón (o el desgaste de zapata de deslizamiento, si está equipada con zapata de deslizamiento) alcanza el valor permitido (tabla a la derecha). Para los modelos TKP58H39 con zapata de deslizamiento, TKP68H46 con zapata de deslizamiento, TKP91 (H56, H80), TKC91 (H56, H80), TKMK y TKMT, solo se puede reemplazar zapata de deslizamiento. Para obtener información sobre la prolongación de la vida útil de zapata de deslizamiento, consulte disposición deslizante.
| Tamaño | Desgaste admisible (mm) | |
|---|---|---|
| Sin zapata de deslizamiento | Con zapata zapata de deslizamiento | |
| TKP35H22 | 1 | - |
| TKP45H25 | 1.5 | - |
| TKP58H39 | 1.5 | 5 |
| TKP62H34 | 1 | - |
| TKP68H46 | 1.5 | 5 |
| TKP90H50 | 1.5 | - |
| TKP125H74 | 1.5 | - |
| TKP91H56 | - | 7 |
| TKP91H80 | - | 7 |
| TKC34H25 | 1 | - |
| TKC47H36 | 1 | - |
| TKC64H50 | 1.5 | - |
| TKC85H68 | 1.5 | - |
| TKC91H56 | - | 7 |
| TKC91H80 | - | 7 |
| TKMK47H28/TKMT47H26 | - | 1.5 |
| TKMK65H42/TKMT65H38 | - | 1.5 |
| TKMK95H58/TKMT95H54 | - | 1.5 ※ |
| TKMK125H72/TKMT125H68 | - | 1.5 ※ |
*También disponemos de valores mayores (diferentes grosores zapata de deslizamiento). Contáctenos si lo necesita.
