Las líneas automatizadas de procesamiento, ensamblaje, inspección, etc., cuentan con máquinas de base lineal (transportadores de transferencia intermitente) que garantizan la precisión de posicionamiento. Se utilizan cadenas como parte del sistema de transferencia, pero con las cadenas convencionales, el desgaste por deslizamiento entre los pasadores y los bujes provoca que la cadena se desgaste y se estire, lo que distorsiona la posición de parada. Esto requiere un ajuste frecuente de la posición (mantenimiento).

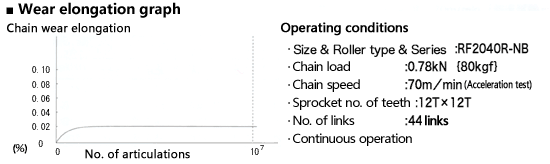

La solución a este problema es la cadena transportadora intermitente. Al insertar rodamientos de agujas entre los pasadores y los bujes, los cojinetes lisos se convierten en rodamientos, minimizando el desgaste y la elongación. Esto permite un posicionamiento intermitente de alta velocidad y precisión.
Existen cuatro tipos de cadenas transportadoras intermitentes, y se utilizan dependiendo de la aplicación y la precisión requerida.

El rango de temperatura de funcionamiento de las cadenas transportadoras intermitentes se determina en función del rango dentro del cual se puede mantener el rendimiento de la cadena y de las propiedades de los materiales de las piezas utilizadas. Dado que esto varía según el tipo de producto, verifique sus condiciones de funcionamiento y utilícelas dentro del siguiente rango.

*La precisión de frenado es el valor real obtenido por clientes que han utilizado el producto anteriormente. No es un valor garantizado.

Las cadenas rodillo plástico se utilizan en diversas industrias, ya que aprovechan las propiedades del material plástico, ofreciendo ventajas como ligereza, bajo nivel de ruido y baja fricción. Sin embargo, debido a que el rango de temperatura de funcionamiento de rodillo plástico cadenas (material de los rodillos: poliacetal) es de -10 °C a 80 °C, no pueden utilizarse en precalentadores o secadores que superen los 80 °C, por lo que tradicionalmente se han utilizado cadenas de acero o acero inoxidable.
La serie KV es rodillo plástico fabricado con un material plástico de ingeniería superior y es resistente al calor hasta 180 °C (la cadena principal está hecha de acero inoxidable).
Además de las características de las cadenas rodillo plástico convencionales, también posee resistencia química, retardancia a la llama y conductividad.
Puede utilizarse tanto en ambientes secos como húmedos, y es altamente funcional en equipos como lavadoras, vaporizadores, calderas, secadoras y calentadores.

cadena Double Plus (sin lubricación) tiene las siguientes dos características.

La longitud de la cadena varía dentro de la tolerancia (tolerancia de longitud total). Sin embargo, al usar dos cadenas en paralelo, hay casos en los que se desea alinear las posiciones relativas lo más posible según la aplicación (por ejemplo, al unir ambas cadenas con una plantilla como una listón). En tales casos, si especifica "combinación de longitud total" al realizar el pedido, podemos medir la longitud total de cada cadena y fabricarla de manera que la diferencia relativa entre las cadenas izquierda y derecha sea mínima. Asimismo, si la separación de montaje de los accesorios es inusual o si se utilizan accesorios como los que se muestran en el diagrama a continuación, las posiciones de los accesorios enfrentados no coincidirán al usarlos en paralelo. En tales casos, si especifica "medio ensamblado en imagen en espejo" al realizar el pedido, fabricaremos un juego de cadenas de manera que los accesorios sean simétricos.

Existen dos tipos de doble paso: Rodillo S y rodillos R. Sus características y usos son los siguientes:

*1. Comparación de los dos cuando se utilizan el mismo tamaño de cadena y las mismas condiciones de funcionamiento.

<Si el rodillo es un rodillo R>

Utilice la rueda dentada específica para rodillos doble paso R.

<Si el rodillo es Rodillo S >

Necesitará usar un piñón dedicado Rodillo S doble paso, pero si tiene 30 dientes o más, puede usar un piñón RS estándar. Tenga en cuenta que si usa un piñón RS con 29 dientes o menos, el paso de la cadena y el paso de los dientes del piñón estarán desalineados, lo que impedirá un engrane uniforme y provocará un funcionamiento deficiente.

Al usar una cadena curva, existe un alto riesgo de descarrilamiento si la guía se encuentra únicamente en la superficie del rodillo. Por lo tanto, recomendamos usar dos guías: una en la superficie del rodillo y otra en el lateral de la placa.
Sin embargo, cuando el lado de la placa esté soportado, por favor, incluya una ranura en la guía para permitir la protrusión del pasador, de modo que la cara del extremo del pasador no entre en contacto con la guía. Alternativamente, también podemos fabricar cadenas con placas o rodillos guía fijados al lateral de la cadena, con dos placas exteriores apiladas una encima de la otra, de manera que la cara del extremo del pasador quede al ras con la placa; por favor, consúltenos.
A continuación se presentan algunas formas de orientarte:

Si la barra se monta en el orificio GNK1 en doble paso con implementos GNK1 (implementos con orificios en la placa a ambos lados), la barra interferirá con el piñón raíz del diente si el número de dientes del piñón es pequeño.
Para implementos GNK1 estándar, utilice número efectivo de dientes 12.5T número real de dientes 25T o un número de dientes superior.
Si el número de dientes es de 30T o superior, se puede utilizar el piñón estándar RS.

Los accesorios son piezas que se utilizan para unir los dispositivos de transporte a las cadenas.
Es posible realizar el ensamblaje con el intervalo de enlace que necesite.
A continuación se muestran los accesorios estándar, económicos y versátiles. Por favor, especifique el intervalo de instalación por separado.
(Las juntas están chapadas para su identificación).

Un archivo adjunto

Este tipo de cadena tiene un enganche con agujeros en un lado. Se denomina A1 o A2 según el número de agujeros. (El tipo RS solo tiene A1).
La foto muestra un ejemplo donde el archivo adjunto A1 está adjunto a cada enlace.

Anexo SA

Este tipo tiene un enganche vertical con agujeros en un lado de la cadena. Se denomina SA1 o SA2 según el número de agujeros. (El tipo RS solo tiene SA1).
La foto muestra un ejemplo donde cada enlace tiene un adjunto SA2.

Accesorio K

Este tipo tiene enganches con agujeros a ambos lados de la cadena. Se denomina K1 o K2 según el número de agujeros. (El tipo RS solo tiene K1).
La foto muestra un ejemplo con accesorios K1 por enlace.

Accesorio SK

Este tipo tiene enganches verticales con agujeros a ambos lados de la cadena. Se denomina SK1 o SK2 según el número de agujeros. (El tipo RS solo tiene SK1).
La foto muestra un ejemplo con aditamentos SK2 unidos a cada enlace.

Accesorio AA

Este tipo de cadena tiene enganches con agujeros en la parte superior e inferior de un lado. Se denomina AA1 o AA2 según el número de agujeros. (El tipo RS solo tiene AA1).
La foto muestra un ejemplo con archivos adjuntos AA1 por enlace.

Adjunto de WA

Este tipo de cadena tiene un enganche ancho con agujeros en un lado. Se denomina WA1 o WA2 según el número de agujeros. Las cadenas RS no admiten enganches en cada eslabón.
La foto muestra un ejemplo con archivos adjuntos WA1 cada dos enlaces.

Accesorio KK

Este tipo tiene enganches con agujeros tanto en la parte superior como en la inferior de la cadena. Se denomina KK1 o KK2 según el número de agujeros. (El tipo RS solo tiene KK1).
La foto muestra un ejemplo con aditamentos KK1 conectados a cada enlace.

Anexo WK1

Este tipo de cadena tiene eslabones anchos con agujeros a ambos lados. Se denomina WK-1 o WK-2 según el número de agujeros. Las cadenas RS no admiten eslabones en cada eslabón.
La foto muestra un ejemplo con archivos adjuntos WK1 cada dos enlaces.

Accesorio EP

Este es un estilo en el que el pasador de la cadena se extiende hacia un lado.
La foto muestra un ejemplo de un accesorio EP unido a cada enlace.

Accesorio GNK

Este tipo de cadena tiene agujeros en las placas de ambos lados. (doble paso está limitado a las cadenas Rodillo S).
La foto muestra un ejemplo con accesorios GNK1 conectados a cada enlace.

Cadena Pasador Hueco

Los pasadores de esta cadena son huecos. Aunque Rodillo S se denomina Rodillo S por comodidad, no tiene rodillos y es de tipo buje.
La foto muestra un ejemplo de una cadena Pasador Hueco tipo RS.

Accesorios especiales

También ofrecemos una variedad de tipos de accesorios para satisfacer sus necesidades.

Cadena con fijación especial (más α)

Composición

Los accesorios pueden instalarse a intervalos de uno o más eslabones, pero cuando se instalen en un número par de eslabones, deben colocarse en los eslabones exteriores, lo que facilita las reparaciones, etc.
