Los acoplamientos ECHT-FLEX transmiten la potencia mediante la fuerza de fricción del disco causada por el apriete del perno escariador y la tuerca en U. Por lo tanto, no hay holgura ni deslizamiento, y no requieren lubricación.

El par de apriete admisible viene determinado por la fuerza de fricción entre el tornillo escariador y el disco al apretar la tuerca en U. Si se aplica una carga superior al par de apriete admisible, se producirá deslizamiento, lo que puede dañar el acoplamiento. Tenga en cuenta que el par de apriete admisible puede disminuir según el método de fijación; consulte el catálogo para obtener más información.

Volver a las preguntas

Temperatura máxima de resistencia al calor: 200 ℃
Temperatura de resistencia al frío: hasta -30°C.
(Nota) Todos los tipos que no sean cubo cuadrado con sistema de sujeción mediante abrazadera utilizan tornillos Nylock, por lo que la temperatura de resistencia al calor es de hasta 170 °C.

El niquelado químico está estandarizado como un método sencillo de prevención de la corrosión, principalmente para su uso en salas blancas. También disponemos de especificaciones para acero inoxidable; no dude en contactarnos para obtener más información.

No se recomienda pintar ECHT-FLEX ya que el diámetro exterior variará según el grosor de la película, lo que dificultará su centrado. Si es absolutamente necesario pintarlo, póngase en contacto con nosotros.

El par de apriete admisible es el valor que se obtiene al apretar la tuerca en U con el par de apriete especificado. Apretarla sin una llave dinamométrica puede provocar accidentes como deslizamientos por apriete insuficiente o deformaciones en las piezas por apriete excesivo. Utilice siempre una llave dinamométrica al apretar y aplique el par de apriete especificado.

El tornillo escariador se puede insertar desde cualquiera de los dos lados. Sin embargo, la orientación de las arandelas A y B es fija, por lo que deberá ensamblarlas siguiendo las instrucciones manuales de instrucciones o catálogo.

Volver a las preguntas

Al apretar la tuerca en U, si se aplica una fuerza axial al acoplamiento, el disco se desplazará axialmente con un sonido de traqueteo. A este fenómeno lo denominamos «fenómeno de bamboleo» (chasquido), y dado que se aplica una tensión adicional al disco, no recomendamos su uso en estas condiciones. Si se produce fenómeno de bamboleo, afloje la tuerca en U y vuelva a montarla sin aplicar ninguna fuerza axial al acoplamiento para solucionar el problema.

Los tornillos escariadores para acoplamientos ECHT-FLEX son productos diseñados específicamente y no son compatibles con los productos disponibles en el mercado. Si necesita tornillos escariadores, solicítelos a su distribuidor.

Los bujes, discos y pernos utilizados en los tipos simple, espaciador y espaciador largo son comunes y compatibles.

El tipo único solo absorbe la desalineación angular, no la paralela. Se recomienda únicamente para instalaciones que permitan un centrado preciso con máquinas herramienta CNC y servomotores. Generalmente, utilice el tipo espaciador.

Si la vibración o el ruido representan un problema, podría ser necesario un ajuste de equilibrio tras el montaje del dispositivo. Si nos indica la clase de equilibrio y la velocidad de rotación, evaluaremos la posibilidad de realizar dicho ajuste.

Al utilizar espaciadores largos a altas velocidades, es necesario verificar la velocidad de rotación para evitar velocidades peligrosas. Al seleccionar un producto, consulte el catálogo para asegurarse de que la distancia entre caras del extremo del buje (dimensión J) y la velocidad de rotación para cada modelo se encuentren dentro de los límites permitidos. Contáctenos para obtener más información.

ECHT-FLEX se puede fabricar con una distancia máxima entre los extremos del cubo de 6.000 mm (tamaños inferiores a NEH41W).
Sin embargo, puede haber casos en los que se requiera una consideración especial para su uso, así que póngase en contacto con nosotros para obtener más detalles.

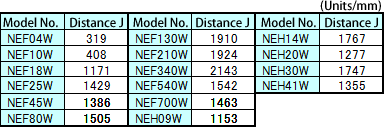

No hay problema con los espaciadores estándar ni con los de un solo tipo. Para los espaciadores largos, si la distancia entre las caras de los extremos del buje (dimensión J) supera la indicada en la tabla a continuación, se requiere una estructura especial para soportar el peso del rodamiento; por favor, póngase en contacto con nosotros.

Volver a las preguntas

Al igualar la longitud total y la del buje con las del acoplamiento de engranajes, se puede sustituir directamente. Al reemplazarlo por ECHT-FLEX, se elimina la necesidad de lubricación, lo que reduce las horas de mantenimiento. (Fabricado bajo pedido)
(Nota) Por favor, consulte el catálogo para conocer los valores de desalineación permitidos.

Sí, es posible. Sin embargo, debe comprobar el diámetro del buje para verificar si soporta la presión superficial generada por Power-Lock. Generalmente, recomendamos la serie KE, que admite una amplia gama de tolerancias de eje, o la serie TF, diseñada para diámetro pequeño del cubo.

El uso de la especificación Power-Lock para ejes huecos debe consultarse con nosotros si se va a utilizar el eje hueco, ya que depende de la resistencia del material del eje hueco y del diámetro del orificio del eje hueco.

Si se requiere una alineación precisa de la fase de la ranura de chaveta, especifique las "especificaciones de alineación de fase de la ranura de chaveta" al realizar su pedido. En este caso, la diferencia máxima de fase será de ±2 grados. Si se requiere una alineación de fase de mayor precisión, recomendamos la especificación Power-Lock.

Podemos fabricar ejes de servomotores con conicidad Φ16 (1/10) o Φ11 (1/10). Para otras dimensiones, podemos fabricarlos si nos proporciona un calibrador de conicidad.

Acoplamiento de cadena de rodillos constan de un cuerpo principal y una caja. Para que se puedan vender por separado, el nombre del producto lleva el sufijo "H" para el cuerpo principal y "K" para la caja, pero la letra "J" está estampado tanto en el cuerpo principal como en la caja para indicar que cumplen con las normas JIS.

Ejemplo de visualización del nombre del producto
・Unidad principal: CR5016H
Estuche: CR5016K

Ejemplo de estampado de productos
・Unidad principal y carcasa: CR5016-J

Las siguientes piezas se venden individualmente.

Volver a las preguntas

La cadena específica para acoplamiento se basa en una Cadena de rodillos RS de dos ramales, por lo que es compatible. Sin embargo, la cadena de rodillos específica se puede conectar y desconectar insertando y retirando un pasador de acoplamiento. Si se utiliza una cadena de rodillos estándar de dos ramales, se conectará con un eslabón de acoplamiento, lo que dificulta ligeramente el montaje, por lo que recomendamos utilizar la cadena de rodillos específica. Los números de modelo tienen el siguiente significado:

Dado que se basa en la Cadena de rodillos RS, es idéntica a los eslabones de conexión de Cadena de rodillos RS.

・CR3012H a CR6022H: pasador de clip
・CR8018H a CR20022H: Pasador de chaveta

Los retenes de aceite son piezas especiales y no están disponibles comercialmente.

Cada empresa tiene su propio diseño único, y las dimensiones son ligeramente diferentes, por lo que la instalación no es posible.

No vendemos grasas especiales, por lo que le rogamos que utilice productos disponibles en el mercado. Los productos recomendados son los siguientes:

La grasa recomendada para aplicaciones especiales de la serie de acero inoxidable es la siguiente.

■Grasa alimentaria
Balbis Co., Ltd.: Grasa alimentaria Power
NOK Kluber Co., Ltd.: Kluber Foods NH1 94-301
■Grasa alimentaria resistente al agua
NOK Kluber Co., Ltd.: Kluber Foods NH1 64-422
Sumiko Lubricant Co., Ltd.: Grasa Alcom blanca n.° 2
■Grasa resistente al agua
Sumiko Lubricant Co., Ltd.: Grasa Mori FM-HD n.° 1
■ Grasa resistente al frío
ENEOS Corporation: Grasa Epinoc LT -40 a 120 °C
■Grasa resistente al calor
Idemitsu.: Daphne Eponex SR2 -20 a 160°C
ENEOS Corporation: Pyronoc Universal -20 a 175 °C
■Grasa a base de flúor para salas blancas
Sumiko Lubricant Co., Ltd.: Sumitec F936

Un lado queda ajuste a presión, y el lado del retén de aceite está diseñado para absorber la desalineación y evitar fugas de grasa.
