Para baterías secundarias
Productos Tsubaki
Con la proliferación de vehículos eléctricos (VE) y vehículos híbridos (VH), la demanda de baterías recargables para vehículos está creciendo rápidamente.
Podemos ofrecer diversos productos Tsubaki para cada etapa del proceso de fabricación.
fabricación de electrodos
Revestimiento
El material del electrodo se aplica a la lámina metálica.
Prensa de rodillos
Los electrodos recubiertos se laminan con rodillos para aumentar la densidad y estandarizar el rendimiento de la batería.
Corte de hendidura
El material del electrodo se corta continuamente al tamaño deseado.

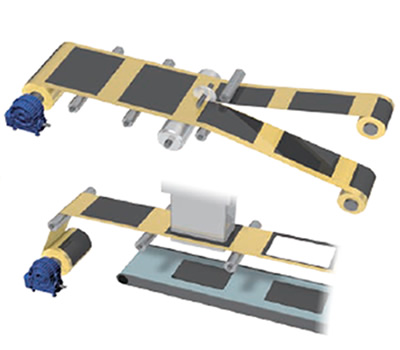

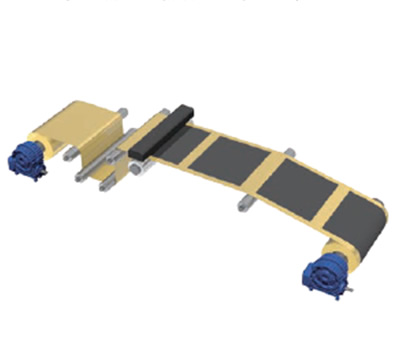

Recubrimiento y prensado con rodillos

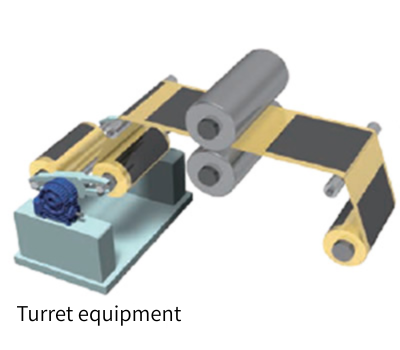

Mecanismo de enrollado y desenrollado de la torreta
Reductor de tornillo sin fin
Ofrecemos dos tipos de engranajes helicoidales: cilíndricos y toroidal. Esta serie cuenta con una amplia variedad de opciones para satisfacer diversas necesidades.
Su elevada capacidad de carga contribuye al diseño de equipos compactos.
Además, debido a su mínima irregularidad rotacional, reductor de tornillo sin fin de Tsubaki se utilizan ampliamente para el bobinado y desbobinado en procesos rollo a rollo y para el accionamiento a baja velocidad de torretas.
POINT
doble reducción, alta capacidad de carga, tamaño compacto, bajo error de transmisión angular.
Alta potencia, peso ligero y tamaño compacto.
Se puede seleccionar un tamaño de marco hasta dos tamaños menor que el de un tornillo sin fin cilíndrico de uso general.
Pequeña irregularidad de rotación

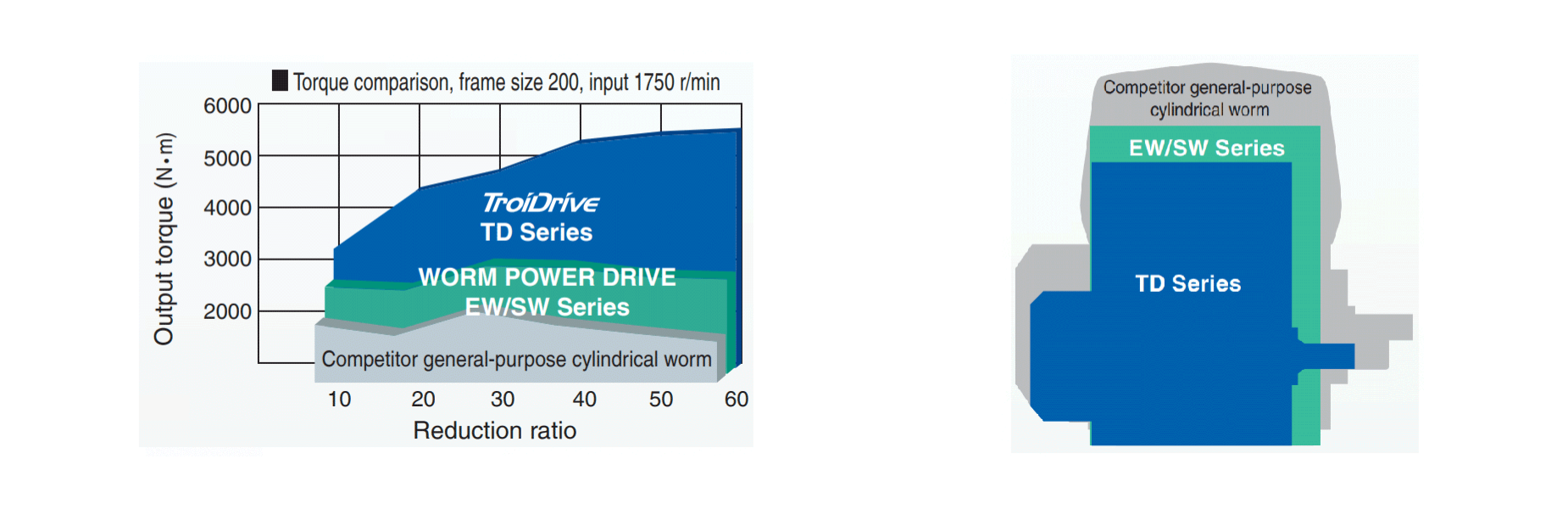

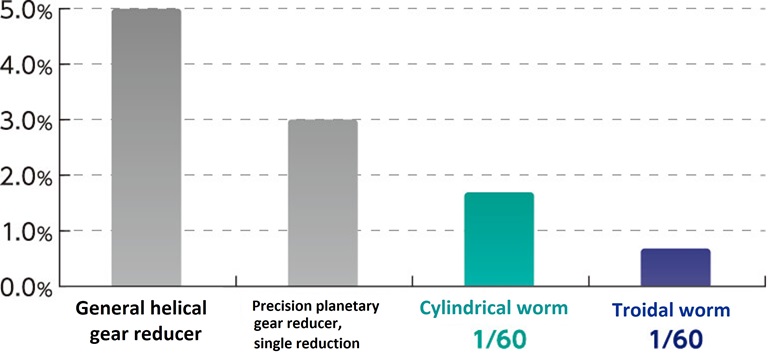

Debido al gran número de dientes que engranan simultáneamente, Troi Drive tiene el menor error de transmisión angular de cualquier reductor basado en engranajes.
tasa de variación angular
Obtenga más información sobre reductor de tornillo sin fin
Para consultas sobre productos, contáctenos aquí
Serie TERUS

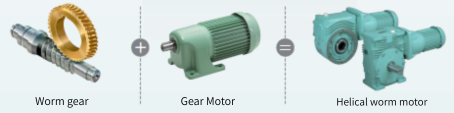

También es posible combinar un motorreductor con reductor de tornillo sin fin. Este motorreductor de alto rendimiento combina la gran resistencia de un tornillo sin fin con la alta eficiencia de un motorreductor. Esto permite un dispositivo más compacto y una reducción en el número de piezas.
Obtenga más información sobre la serie TERUS
Para consultas sobre productos, contáctenos aquí

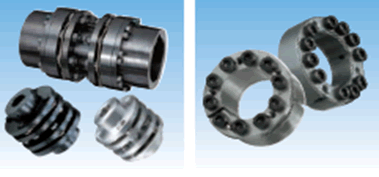

Power-Lock, acoplamiento
Esto permite un funcionamiento sin holgura en la conexión y fijación del eje.
Para los procesos iniciales donde se requiere resistencia a la corrosión, podemos proponer especificaciones de acero inoxidable o especificaciones de niquelado químico.
Póngase en contacto con nosotros en relación con la inclusión de sustancias restringidas en el acero inoxidable y los tratamientos superficiales.
POINT
Sin holgura, resistente a la corrosión
Aprende más sobre el acoplamiento
Obtén más información sobre Power-Lock

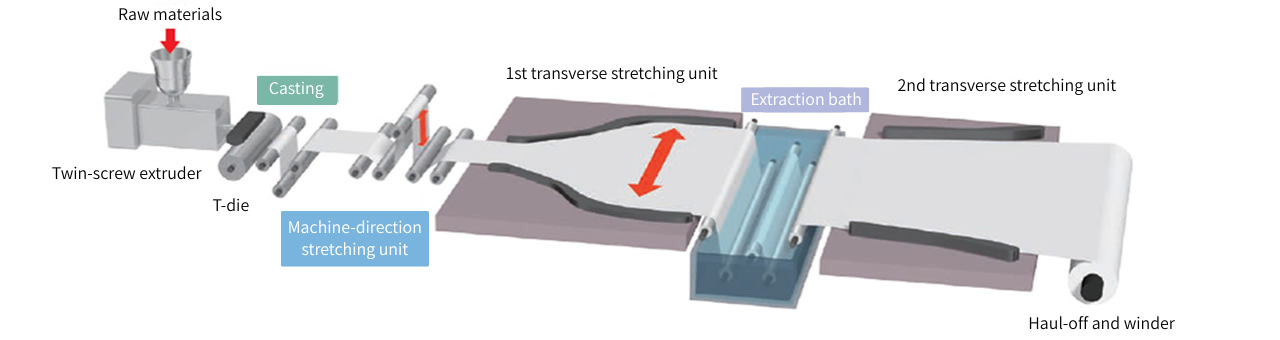

Fabricación de separadores
elenco
La materia prima extruida por la boquilla en forma de T se enfría y se estira.
Extensión vertical
La materia prima se pasa entre varios rodillos y se estira.
tanque de extracción
Limpiamos y secamos la película estirada.
elenco
Linipower Jack, Caja de cambios de inglete, acoplamientos de disco, motorreductores
Para elevar y descender el rodillo durante el mantenimiento, puede utilizar Linipower Jack, Caja de cambios de inglete y el acoplamiento de disco.
También ofrecemos paquetes especiales para la selección de varios productos a la vez. Consulte nuestra página de selección de sistemas de conexión.
Dispositivo de estiramiento longitudinal
Acoplamiento NER
Se utiliza para conectar el eje del rodillo con la unidad de accionamiento.
Esta nueva estructura elimina la necesidad de que el cliente ensamble los pernos y discos del escariador, lo que reduce drásticamente el tiempo de montaje. Además, permite mecanizar orificios de eje de mayor tamaño en comparación con los acoplamientos de disco convencionales, lo que la hace ideal para la conexión a rodillos con diámetros de eje grandes en relación con el par requerido.
POINT
Gran diámetro del eje, menor tiempo de montaje
Obtenga más información sobre el acoplamiento NER.
Para consultas sobre productos, contáctenos aquí
tanque de extracción
Reductor de eje hueco para servomotores
Cabezal de engranaje hipoide HMTK
Se utiliza un engranaje hipoide de eje hueco como reductor para el accionamiento del servomotor en el eje de balanceo. El engranaje reductor hueco, que se conecta directamente al servomotor, simplifica el diseño.
POINT
Número reducido de piezas
correas síncronas, Caja de cambios de inglete, reductor de tornillo sin fin

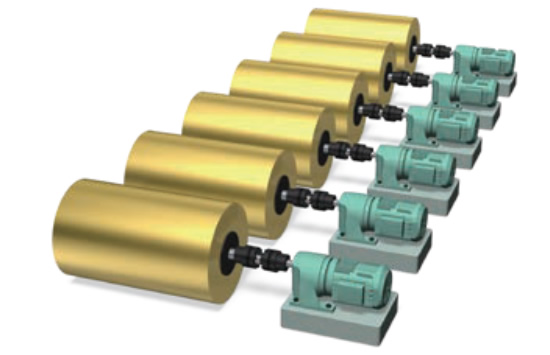

En configuraciones donde un solo motor acciona varios rodillos, es posible seleccionar componentes como reductor de tornillo sin fin, Caja de cambios de inglete, acoplamientos de disco y correas síncronas en un solo paquete para que se ajusten al diseño.
POINT
Propuesta de sistema
Transporte de películas

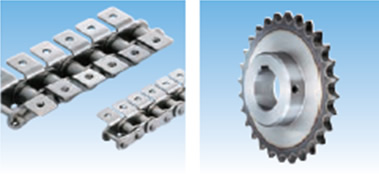

cadena transportadora de pequeño tamaño y piñones
Ofrecemos una variedad de especificaciones, incluyendo cadenas de acero inoxidable y cadenas niqueladas, para adaptarnos a diferentes entornos operativos. Para piñones, ajuste del orificio resulta práctico, ya que permite seleccionar fácilmente las especificaciones de mecanizado del orificio del eje y obtener los planos con facilidad.
Proceso de montaje

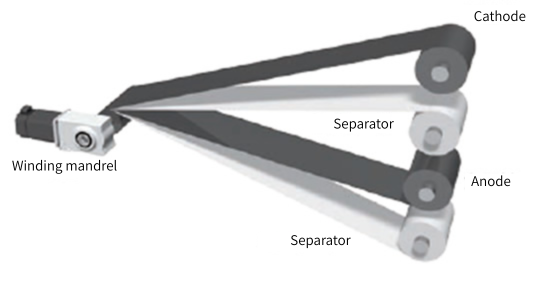

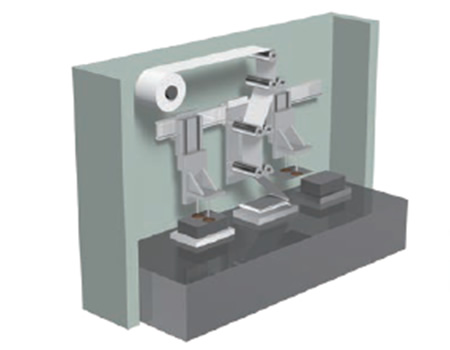

Laminación y bobinado
Los electrodos y los separadores se apilan alternativamente con gran precisión.
Inyección
Tras la soldadura TAB, se inyecta el electrolito en la celda de la batería y, a continuación, se sella.

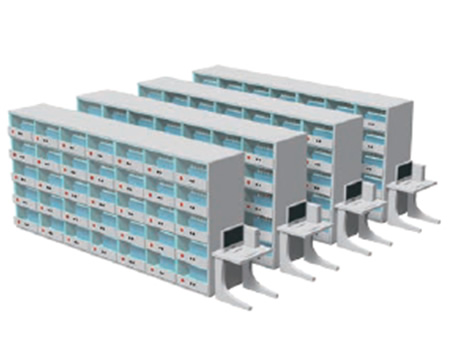

Carga y descarga / envejecimiento
Tras cargar y descargar repetidamente la batería para activarla, déjela en un entorno con una temperatura específica durante un período de tiempo determinado.

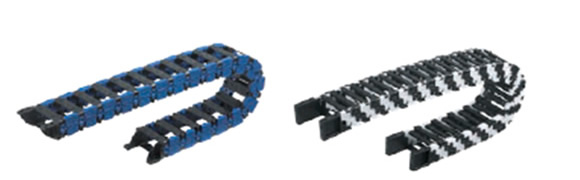

Portacables (CABLEVEYOR) tipo TKR
El exclusivo mecanismo de flexión de Tsubaki permite un funcionamiento con baja generación de polvo.
Es apto para su uso en salas blancas para la fabricación de baterías secundarias. También está disponible una versión para ambientes secos, ideal para su uso en dichos entornos.
POINT
Clase ISO 3, ambiente seco
Especificaciones para ambiente seco *Fabricado bajo pedido
Bajo nivel de ruido, baja generación de polvo y larga vida útil incluso en entornos secos con puntos de rocío extremadamente bajos.
Es ideal para su uso en entornos con humedad extremadamente baja, como por ejemplo en el proceso de fabricación de baterías de iones de litio.
TKR15H22
TKR20H28/
TKR26H40/
TKR28H52
Obtenga más información sobre el Portacables (CABLEVEYOR) tipo TKR.
Para consultas sobre productos, contáctenos aquí
FLATVEYOR
Un sistema único de cable plano autoportante que utiliza la tecnología Tsubaki Portacables (CABLEVEYOR).
El elemento de soporte, que suprime el rebote y permite longitud de recorrido largo, está integrado en el tubo. El cable y el tubo tienen una estructura plana y soldada, lo que reduce la generación de polvo.
POINT
Clase ISO 2, supresión de rebotes, longitud de recorrido largo

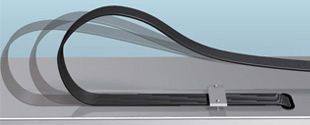

Supresión de rebote
Cable plano (otro fabricante)
FLATVEYOR (fabricado por Tsubaki)

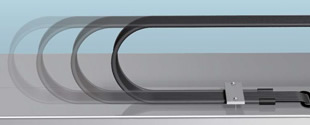

Longitud de recorrido largo
Cable plano (otro fabricante)
FLATVEYOR (fabricado por Tsubaki)
Estructura

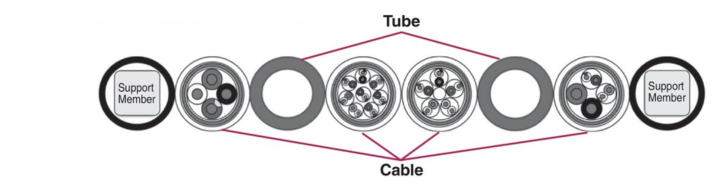

Ejemplo de una sección transversal FLATVEYOR
Más información sobre FLATVEYOR
Para consultas sobre productos, contáctenos aquí
CLEANVEYOR
Al alojar los cables, tubos y elementos de soporte en cápsulas de fluororesina específicas, se evita la dispersión de partículas de desgaste, lo que resulta en la menor generación de polvo de la serie Portacables (CABLEVEYOR) Tsubaki y permite alcanzar la clase ISO 1. Esto mejora la fiabilidad y la calidad de los equipos de producción.
POINT
Clase ISO 1, bajo nivel de ruido, larga vida útil.

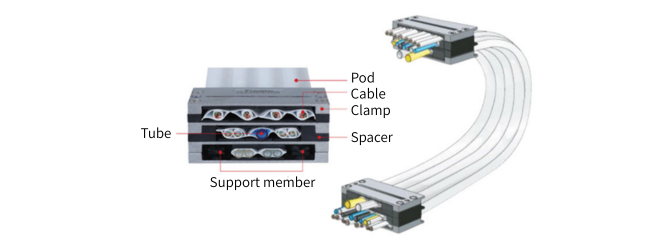

Estructura
Más detalles sobre CLEANVEYOR
Para consultas sobre productos, contáctenos aquí
Cadena de bloques plásticos
Este sistema, con su forma de bloque y su ancho de enlace reducido, ofrece una amplia variedad de tamaños y especificaciones para adaptarse a los artículos que transporta y a las condiciones de funcionamiento.
POINT
propiedades de deslizamiento
[Variaciones de tamaño]
| Especificación | Normal | baja fricción resistente al desgaste |
Resistente al calor alta velocidad |
Resistencia química |
|---|---|---|---|---|
| RSP35 | 0.18(18) | 0.1(10) | ||
| RSP40 | 0.44(45) | 0.25(25) | ||
| RSP50 | 0.69(70) | - | 0.39(40) | |
| RSP60 | 0.88(90) | 0.49(50) | ||
| RSP80 | 1.77(180) | - | 0.98(100) | |
Especificación LF Baja fricción / Resistente al desgaste
Para los eslabones de la cadena se utiliza poliacetal Baja fricción / Resistente al desgaste.
Especificaciones de alta velocidad y resistentes al calor KV
Plástico de ingeniería especial utilizado en los eslabones de las cadenas
Especificaciones de resistencia química Y
Plástico de ingeniería especial utilizado en los eslabones de las cadenas
Obtén más información sobre cadena de bloques plásticos
Para consultas sobre productos, contáctenos aquí
Reductores de la serie TERVO para servomotores
Ofrecemos una gama de reductores ideales para el control avanzado del movimiento mediante servomotores. Esto permite un diseño compacto en la unidad de accionamiento del proceso de bobinado.
POINT
Compacto, con un número reducido de piezas.

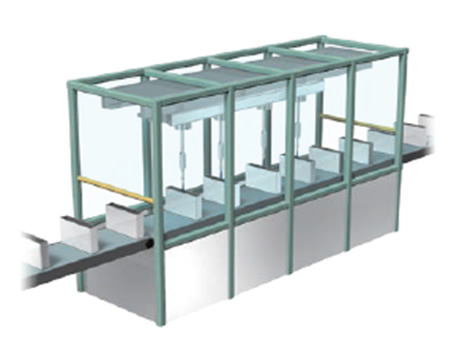

Cadena transportadora intermitente
Cadena sin desgaste ni elongación gracias a una aguja de diseño especial. Ideal para operaciones intermitentes de alta precisión, como la fijación de tapas tras la inyección de líquido o en la sección de inyección de líquido.
POINT
Alta precisión
Cadena Lambda
Esta cadena cuenta con casquillo especial impregnado en aceite. Estos casquillos proporcionan autolubricación, lo que da como resultado sin lubricación.
Contribuye a reducir las horas de trabajo dedicadas al mantenimiento y a mantener un entorno limpio.
POINT
sin lubricación, de larga duración, de bajo mantenimiento y ambiente limpio.

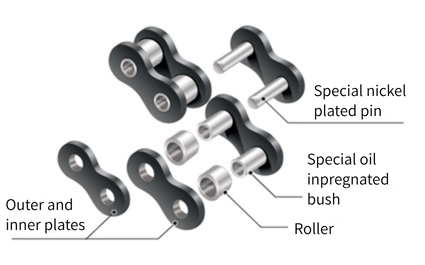

Estructura básica
Obtén más información sobre Cadena Lambda
Para consultas sobre productos, contáctenos aquí

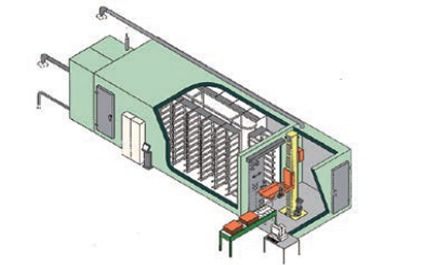

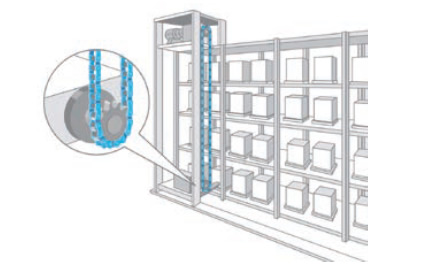

Pack-U-Bey
Al lograr un alto nivel de automatización en los procesos de carga, descarga y envejecimiento, contribuye al ahorro de mano de obra, al ahorro de espacio y a una calidad estable.
Además, es más resistente a entornos adversos que los almacenes automatizados, y su mecanismo giratorio permite un control ambiental constante.
También podemos proponer cintas transportadoras y otros equipos alrededor del dispositivo.
POINT
Alta precisión
[Estudios de caso]
- Dispositivo de calefacción/humidificación
- Especificaciones de temperatura: máximo 80℃ ± 2,5℃
- Especificaciones de humedad: máximo 60% ± 5%
- Opciones: Vestíbulo, persiana automática, cortina de aire
- Capacidad de almacenamiento: 70 cajas
- Artículos almacenados: Contenedores de plástico
- Dimensiones de la caja: Ancho 300 x Profundidad 450 x Alto 300
Obtén más información sobre Pack-U-Beya.
Para consultas sobre productos, contáctenos aquí
Transporte entre procesos
Baterías rectangulares, baterías laminadas (transporte en palés)
Cadena de flujo libre
Para el transporte entre procesos de baterías rectangulares y laminadas, que a menudo se transportan en palés, se utilizan con frecuencia cadenas de flujo libre con capacidad de acumulación.
POINT
Acumulación, transporte de alta velocidad, bajo nivel de ruido.
Cadena Double Plus
Una estructura única que combina rodillos de gran y pequeño diámetro permite un transporte a alta velocidad 2,5 veces superior a la velocidad de la cadena.
POINT
- La cadena en sí puede seleccionarse entre diversas especificaciones, incluyendo sin lubricación (Cadena Lambda) y de acero inoxidable, según la aplicación y el entorno.
- El material del rodillo puede seleccionarse entre plásticos de ingeniería o acero.
- Mediante el uso de herramientas de corte especializadas, podemos reducir el tiempo de trabajo y mejorar el mantenimiento.
VRPA
Tipo de uso general
VRPB
Tipo de alta fricción
VRPC
Tipo conductivo
Realidad virtual
Tipo de acero
Herramienta de corte cadena Double Plus
Obtenga más información sobre cadena Double Plus
Para consultas sobre productos, contáctenos aquí
Cadena rodillo exterior
Se trata de una cadena tipo RS con pasadores extendidos y rodillo exterior de libre rotación.
Es ideal para un transporte estable gracias a su bajo centro de gravedad y para un diseño de equipo compacto. Al igual que cadena Double Plus, se puede seleccionar el material del cuerpo de la cadena y rodillo exterior.
Más información sobre cadenas rodillo exterior
Para consultas sobre productos, contáctenos aquí
Batería cilíndrica (transporte de casete)

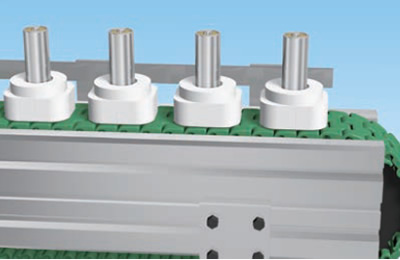

Cadena modular plástica
cadena modular plástica se utilizan con frecuencia en las líneas de fabricación de baterías cilíndricas que se transportan en posición vertical en casetes.
Su estructura modular, ensamblada a modo de ladrillo, ofrece una excelente facilidad de mantenimiento.
POINT
Acumulación, transporte estable, baja vibración, supresión de partículas de desgaste metálico.
WT1306-W
Está fabricado con una combinación de materiales menos susceptibles a los efectos de ambientes de baja humedad (temperatura del punto de rocío de -40 °C). Además, dado que todos sus componentes son de plástico, resulta ideal para aplicaciones donde la presencia de partículas metálicas de desgaste es indeseable. Asimismo, el pequeño paso minimiza el espacio muerto durante en línea.

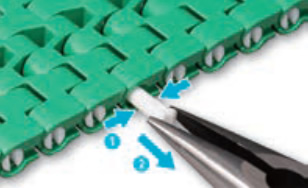

Las cadenas de 5 mm y 10 mm de ancho utilizan pasadores ranurados, lo que garantiza una sujeción segura y facilita el corte y la unión.
Obtenga más información sobre cadena modular plástica
Para consultas sobre productos, contáctenos aquí
También ofrecemos transportadores estándar que utilizan cadenas modulares de plástico.
Otros medios de transporte

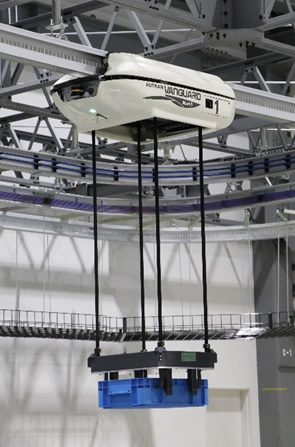

AUTRAN VANGUARD
Es posible conectar estaciones a la menor distancia posible, independientemente de las instalaciones en tierra o las pasarelas, lo que permite una configuración compacta y eficiente.
Ofrece un transporte rápido, silencioso y estable a una velocidad máxima de 220 m/min. Algunos modelos utilizan un sistema de alimentación sin contacto para reducir el riesgo de generación de polvo, lo que los hace aptos para su uso en salas blancas (equivalentes a la Clase 100). Se pueden fabricar soportes a medida para adaptarse a las características de los artículos transportados.
POINT
Transporte de alta velocidad, diseño flexible, compacto.
Para carrocería tipo caja
Para rollos
Tipo pinza
Especificaciones del IPF
(Tipo de fuente de alimentación sin contacto)
Obtén más información sobre AUTRAN VANGUARD
Para consultas sobre productos, contáctenos aquí

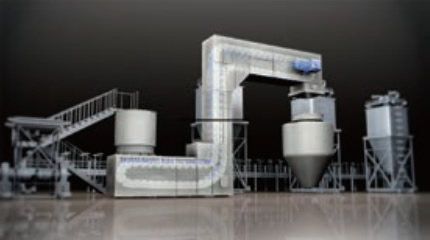

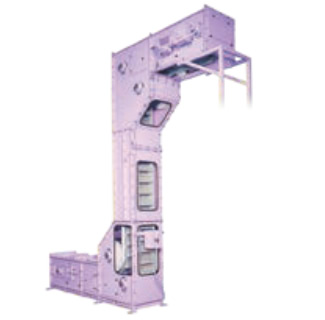

NAB Aprovator
Este sistema es adecuado para el transporte de materiales altamente abrasivos y voluminosos. El cubo incorpora un mecanismo de envoltura único que minimiza la fuga de polvo de la sección envuelta. También están disponibles cubos con fondo de goma continuo y cubos de resina ligera (de poliacetal) que ofrecen una excelente resistencia a la corrosión y a la adherencia.
Obtenga más información sobre NAB Employers.
Para consultas sobre productos, contáctenos aquí

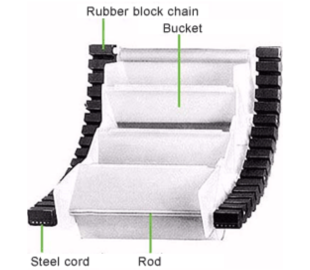

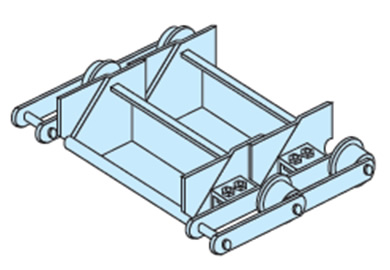

Rubber star
Esta cinta transportadora tipo contenedor utiliza cadena de bloques y cangilones de estructura única. La parte delantera y trasera de cada cangilón se unen al siguiente mediante correas flexibles, eliminando así los huecos en las conexiones.
Además, dado que los cubos están fabricados con resina moldeada, prácticamente no hay espacio entre las placas laterales. Esto permite un funcionamiento silencioso y, como los cables de acero están recubiertos con bloques de goma, no se produce desgaste por deslizamiento, lo que resulta en una larga vida útil.
Obtén más información sobre Rubber Star.
Para consultas sobre productos, contáctenos aquí
Levantamiento
Distribución de entrada de la cinta transportadora
Lift Master
Se trata tipo conectar y funcionar, eléctrico y de tipo voladizo. Los tornillos y las guías están alojados dentro del bastidor, y su diseño compacto permite una disposición flexible de la línea de producción. Además, contribuye a una reducción significativa del tiempo de diseño, montaje e instalación. Puede considerarse para aplicaciones como la clasificación de palés en los puntos de entrada de las cintas transportadoras. El control del motor facilita la parada en múltiples puntos y el control de velocidad.
POINT
Bomba de colocación, reducción de horas de trabajo
Obtenga más información sobre Lift Master
Para consultas sobre productos, contáctenos aquí
Linipower Jack
Linipower Jack se utilizan en el proceso de clasificación de cintas transportadoras. Disponemos de una gama de especificaciones aptas para su uso en salas blancas, que incluye tratamiento anticorrosión en el eje del tornillo, aplicación de grasa limpia y recubrimiento de resina de uretano en la carcasa. También podemos ofrecer sistemas integrados con componentes periféricos.
POINT
Propuesta de sistema
Obtenga más información sobre Linipower Jack
Para consultas sobre productos, contáctenos aquí
Linispeed Jack
Alcanza una velocidad de rotación del eje de 200 mm/s y ciclo de trabajo porcentual máxima del 100 % ED. Incluso a altas velocidades de funcionamiento, su tamaño es menor que el de los gatos convencionales y, además, su estructura de nuevo diseño permite un perfil bajo. Al utilizarse para elevar y descender piezas que alimentan el siguiente proceso, o en máquinas específicas para aplicaciones de prensado, contribuye a mejorar la productividad y ahorrar espacio.
POINT
Alta velocidad, alta frecuencia, ahorra espacio.
Obtenga más información sobre Linispeed Jack
Para consultas sobre productos, contáctenos aquí
Nivelación de escalones y eliminación de escalones apilados
Elevador Zip Chain
Este elevador de mesa aprovecha la alta velocidad, la alta frecuencia y la larga vida útil de las Zip Chain. Ofrece ventajas significativas en la fabricación de baterías secundarias, donde el aumento de la productividad es crucial, especialmente para nivelar superficies irregulares, apilar y separar capas. También disponemos de elevadores de tipo poste.
POINT
Alta velocidad, alta frecuencia, alta precisión, larga vida útil
Características
- Velocidad máxima de elevación: 100 m/min
- Funcionamiento continuo: Más de un viaje de ida y vuelta por minuto.
- Vida útil prevista: 1 millón de viajes de ida y vuelta o más.
Más información sobre Zip Chain
Para preguntas sobre el producto, haga clic aquí
Actuador de cadena Zip

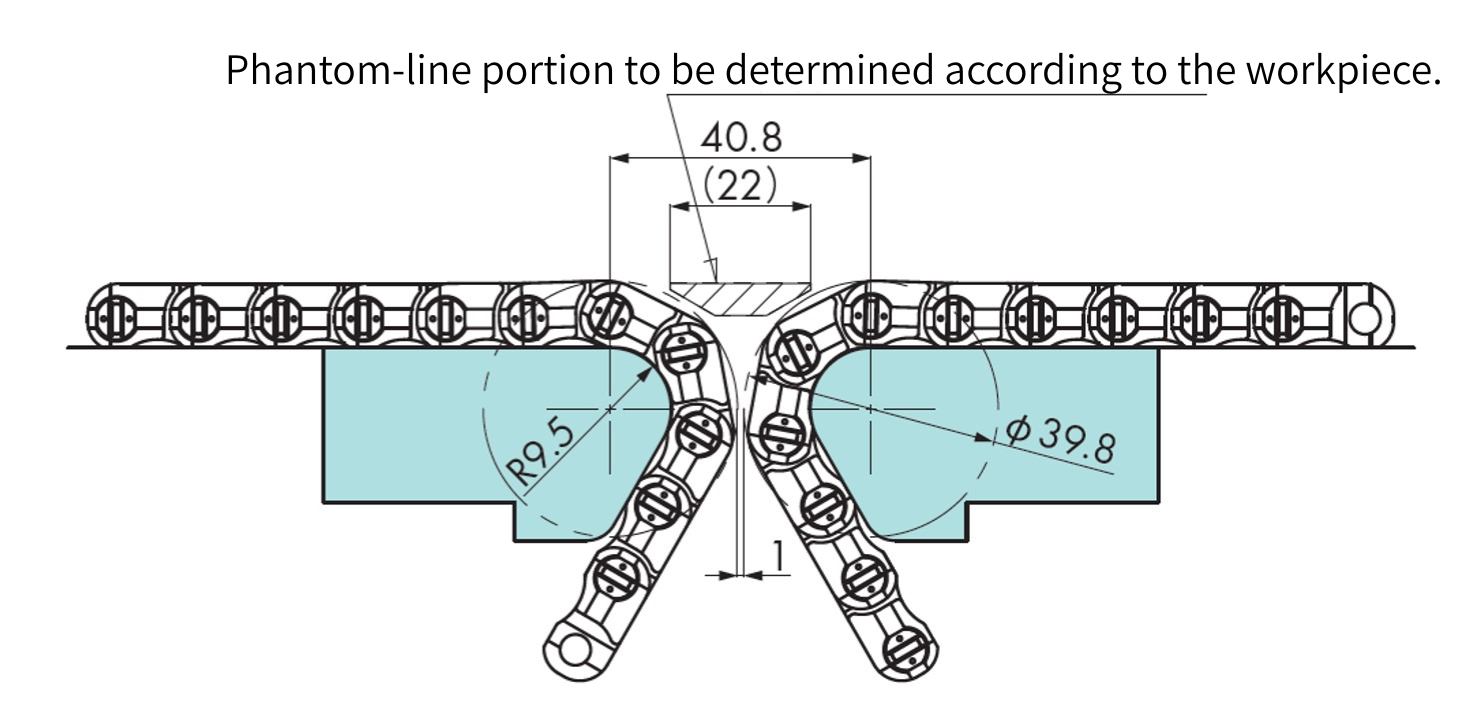

Su estructura única, que aprovecha la flexibilidad de la cadena, logra una compacidad excepcional.
Cuenta con una trayectoria comprobada en numerosas aplicaciones, como sistemas de elevación de palés. Una ventaja clave es que el actuador se puede instalar directamente debajo de la mesa, lo que permite un diseño más sencillo de la mesa guía y otros componentes.
POINT
Alta velocidad, alta frecuencia, alta precisión, larga vida útil
Obtenga más información sobre actuador de cadena Zip
Para preguntas sobre el producto, haga clic aquí
AGV・AMR
Actuador de cadena Zip
El uso actuador de cadena Zip en los mecanismos de elevación de los AGV y AMR contribuye a un diseño de bajo perfil.
POINT
Ahorra espacio
Obtenga más información sobre actuador de cadena Zip
Para preguntas sobre el producto, haga clic aquí
Linipower Jack
Linipower Jack son ideales para elevar objetos pesados, como rollos de materia prima, en vehículos guiados automáticamente (AGV) y robots móviles autónomos (AMR). También están disponibles en versiones para salas blancas.
POINT
limpio
Obtenga más información sobre Linipower Jack
Para consultas sobre productos, contáctenos aquí
