Biblioteca de planos Acoplamiento ECHT-FLEX Serie NEF
Visualización del número de modelo
| NEF | 25 | W | - | NH70ED2 | V | X | KH120JD2 | - | J | 1000 |
| ｜ serie |
｜ tamaño |
｜ ｜ ｜ |
｜ Símbolo del buje izquierdo |
｜ ｜ ｜ |
｜ Símbolo del buje derecho |
｜ ｜ ｜ |
｜ Dimensión J |
|||
| tipo W: Tipo de espaciador S: Tipo único |
Vertical espaciador vertical largo Indica el diámetro del orificio del eje en la parte inferior. |
espaciador largo J: Espaciador largo JS: Espaciador largo de tamaño fijo JT: Espaciador largo de una sola placa espaciadores largos Consulte el catálogo. |
||||||||

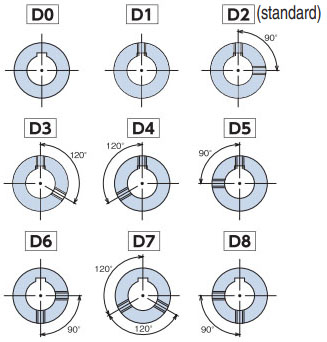

| forma del buje | tolerancia del diámetro del orificio del eje | Diámetro del orificio del eje | Tolerancia de la ranura de chaveta | posición del tornillo de ajuste |
|---|---|---|---|---|
| N | H | 70 | E | D2 |
| K | H | 120 | J | D2 |
| N:標準ハブ K:拡大ハブ L:延長ハブ B:角ハブ H:テーパロックハブ |
F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
Diámetro del orificio del eje (incrementos de 1 mm) |
J: Nuevo JIS Js9 (estándar) P: Nuevo JIS P9 F: JIS F7 antiguo E: JIS antiguo E9 |
 [Haga clic para ampliar] |
