Acoplamiento ECHT-FLEX Serie NES (Acoplamiento de disco)
- Un pequeño acoplamiento de disco ideal para accionar pequeños servomotores.
- Se trata de un acoplamiento de disco pequeño que utiliza duraluminio extra súper para el material del cubo y del espaciador.
- Ofrecemos una selección de bujes rectos que enfatizan la rigidez torsional y bujes de baja inercia con bajo momento de inercia.
- • Diámetro del eje aplicable: de Φ4 mm a Φ50 mm
- Rango de par: 0,7 a 300 Nm
Tipo de buje
- - Énfasis en la rigidez torsional
buje recto
- ・Énfasis en la baja inercia
buje de baja inercia
- ・Utilizando las características de ambos
Combinación de buje
Características
-
-Alta rigidez torsional
El buje recto cuenta con una alta rigidez torsional y un excelente seguimiento para servomotores, etc. Es ideal para un control preciso.
-
-Bajo momento de inercia
El buje y el espaciador están fabricados en duraluminio extra-superligero de alta resistencia, y la forma única del buje de baja inercia logra un momento de inercia aún menor. Ideal para operaciones de alta aceleración/desaceleración, como el accionamiento de servomotores.
-
・Sin reacciones adversas
La transmisión de potencia se realiza íntegramente mediante acoplamiento por fricción, por lo que no existe holgura. Ideal para posicionamiento de alta precisión.
-
・Fácil de instalar
Los bujes de ambos lados están ensamblados para garantizar la coaxialidad. Los bujes se pueden fijar al eje simplemente apretando los dos pernos de sujeción de cada lado.
-
・Abrumadora selección
Ofrecemos una amplia gama de soluciones con un total de 56 bujes de baja inercia y bujes rectos, y 3.252 combinaciones de diámetros de orificio del eje.
-
• Ecológico
Este producto cumple con las regulaciones sobre sustancias químicas peligrosas como RoHS, JIG, PFOS y SVHC (15 sustancias).
Línea de productos
| Número de modelo | tipo | Par admisible Nuevo Méjico |
rango de diámetro del orificio del eje | Número de modelo | tipo | Par admisible Nuevo Méjico |
rango de diámetro del orificio del eje |
|---|---|---|---|---|---|---|---|
| NES07 | Espaciador único | 0.7 | Φ4～Φ6 | NES100 | Espaciador único | 10 | Φ8～Φ22 (Φ15) |
| NES15 | Espaciador único | 1.5 | Φ4～Φ8 | NES250 | Espaciador único | 25 | Φ10～Φ25 (Φ20) |
| NES20 | Espaciador único | 2.0 | Φ5～Φ10 | NES800 | Espaciador único | 80 | Φ14～Φ30 (Φ24) |
| NES30 | Espaciador único | 3.0 | Φ6～Φ16 | NES1300 | Espaciador único | 130 | Φ20～Φ35 (Φ32) |
| NES50 | Espaciador único | 5.0 | Φ6～Φ16 (Φ10) | NES2000 | Espaciador único | 200 | Φ25～Φ45 (Φ35) |
| NES70 | Espaciador único | 7.0 | Φ8～Φ20 (Φ14) | NES3000 | Espaciador único | 300 | Φ35～Φ50 (Φ42) |
*Los cubos de baja inercia están disponibles en tamaños desde NES50 hasta NES3000. ( ) indica el diámetro máximo del orificio del eje del cubo de baja inercia.
Método de fijación del eje
También fabricamos productos con chavetero (abrazadera + chavetero), compatibilidad con ejes cónicos y especificaciones de adaptadores. Contáctenos para más detalles.

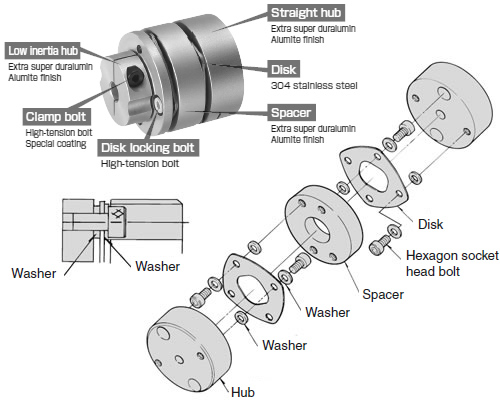

Estructura/Material
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| NES | 100 | W | - | D | 10 | C | X | N | 20 | C |
| ｜ serie |
｜ tamaño |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ |
｜ Centro izquierdo Diámetro del orificio del eje mm |
｜ Centro izquierdo Método de fijación del eje C: Orificio del eje de la abrazadera |
｜ ｜ ｜ ｜ ｜ |
｜ Centro derecho Diámetro del orificio del eje mm |
｜ Centro derecho Método de fijación del eje C: Orificio del eje de la abrazadera |
||
| Tipo de buje izquierdo N: Buje recto D: Buje de baja inercia |
Tipo de buje derecho N: Buje recto D: Buje de baja inercia |
|||||||||
| tipo W: Tipo de espaciador S: Tipo único |
||||||||||
