Accesorio final
- Pernos de extremo y eslabones de conexión utilizados en dispositivos de suspensión, etc.
- Al acoplarlo al final Cadena de rodillos RS, se puede lograr un dispositivo de suspensión fiable.
- Tiene una resistencia igual o superior a la de Cadena de rodillos RS y está conectada a la cadena con la holgura adecuada, lo que le permite demostrar plenamente el rendimiento de Cadena de rodillos RS.
| ※ | Los datos CAD se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS WEB2CAD Inc., "PARTcommunity". |
| ※ | Para consultas sobre datos CAD y PARTcommunity, póngase en contacto con Cadenas Web2CAD. CADENAS WEB2CAD Inc. TEL: (03)5961‐5031 FAX: (03)5961‐5032 |
Catálogos y manuales de instrucciones

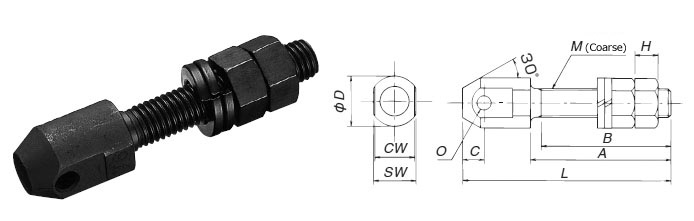

Perno final (para Cadena de rodillos RS)
Pernos utilizados para fijar la cadena al dispositivo.
Variedad
[Haga clic para ampliar]
| Número de modelo | Cadena aplicable | L mm |
A mm |
B mm |
C mm |
M mm |
O mm |
D mm |
CW mm |
SW mm |
H mm |
Masa Aproximada kg |
Datos DXF Datos CAD 3D |
標準価格 | Plazo de entrega |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS40EB | RS40-1 | 61.0 | 41.5 | 38 | 6.0 | M8 | 4.00 | 15 | 11.2 | 13.0 | 6.5 | 0.04 | DXF・3DCAD | お問合せください | お問合せください |
| RS50EB | RS50-1 | 72.5 | 48.5 | 44 | 7.5 | M10 | 5.12 | 19 | 13.8 | 17.0 | 8.0 | 0.07 | DXF・3DCAD | お問合せください | お問合せください |
| RS60EB | RS60-1 | 89.1 | 60.0 | 55 | 9.1 | M12 | 5.99 | 21 | 17.8 | 19.0 | 10.0 | 0.12 | DXF・3DCAD | お問合せください | お問合せください |
| RS80EB | RS80-1 | 117.1 | 79.0 | 73 | 12.1 | M16 | 7.98 | 28 | 22.6 | 24.0 | 13.0 | 0.27 | DXF・3DCAD | お問合せください | お問合せください |
| RS100EB | RS100-1 | 145.1 | 98.0 | 91 | 15.1 | M20 | 9.58 | 34 | 27.5 | 30.0 | 16.0 | 0.51 | DXF・3DCAD | お問合せください | お問合せください |
| RS120EB | RS120-1 | 173.1 | 117.0 | 108 | 18.1 | M24 | 11.15 | 40 | 35.5 | 35.5 | 19.0 | 0.86 | DXF・3DCAD | お問合せください | お問合せください |
Nota
1. La dimensión SW está diseñada para adaptarse al ancho de 2 caras de la llave.
2. Las tuercas están hechas según la antigua norma JIS B1181 (Tipo 1) y las arandelas de resorte están hechas según la norma JIS B1251.
3. Tiene un acabado de óxido negro.
Eslabón de conexión específico para perno final (para Cadena de rodillos RS)
Conecte el extremo de la cadena al perno del extremo.
Variedad
[Haga clic para ampliar]
| Número de modelo | Cadena aplicable | P mm |
H mm |
D mm |
T mm |
L1 mm |
L2 mm |
Masa Aproximada kg |
Datos DXF Datos CAD 3D |
標準価格 | Plazo de entrega |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RS40EB-JL | RS40-1 | 12.70 | 12.0 | 3.97 | 2.0 | 8.8 | 10.2 | 0.01 | DXF・3DCAD | お問合せください | お問合せください |
| RS50EB-JL | RS50-1 | 15.875 | 15.0 | 5.09 | 2.4 | 10.7 | 12.3 | 0.02 | DXF・3DCAD | お問合せください | お問合せください |
| RS60EB-JL | RS60-1 | 19.05 | 18.1 | 5.96 | 3.2 | 13.95 | 16.05 | 0.04 | DXF・3DCAD | お問合せください | お問合せください |
| RS80EB-JL | RS80-1 | 25.40 | 24.0 | 7.94 | 4.0 | 17.45 | 20.05 | 0.09 | DXF・3DCAD | お問合せください | お問合せください |
| RS100EB-JL | RS100-1 | 31.75 | 28.6 | 9.54 | 4.8 | 20.95 | 23.65 | 0.156 | DXF・3DCAD | お問合せください | お問合せください |
| RS120EB-JL | RS120-1 | 38.10 | 34.4 | 11.11 | 5.6 | 26.05 | 29.55 | 0.264 | DXF・3DCAD | お問合せください | お問合せください |
Nota
1. Si existe riesgo de que se aplique una fuerza lateral, utilice un enlace de conexión tipo F.
2. Póngase en contacto con nosotros para obtener enlaces de conexión y enlaces finales con diferentes formas.
Precauciones para su manipulación
Utilice una Cadena de rodillos RS o Cadena Super.
Este producto no se puede utilizar con Cadena de transmisión sin lubricación, Cadena RS-HT, Cadena Super-H ni Cadena Ultra Super.
No utilice eslabones de acoplamiento tipo M ni Eslabón acodado para Cadena de rodillos RS.
Al conectar Cadena Super y los pernos de los extremos, utilice siempre un eslabón de acoplamiento tipo F.
- Al instalar los pernos de los extremos y Cadena de rodillos RS, aplique grasa previamente a la superficie del pasador del eslabón de conexión.
Asimismo, asegúrese de que la cadena esté instalada de forma que se eviten torsiones u otros defectos de instalación.
• Asegúrese de que los pernos de los extremos estén instalados de manera que impidan la aplicación de cargas de flexión.
No someta la parte roscada ni la cabeza del perno del extremo a impactos ni a deformaciones.
Por motivos de seguridad, desmonte, inspeccione y lubrique la unidad periódicamente.
