ラムダチェーン 2列RS互換仕様

Ideal para sustituir Cadena de rodillos RS de doble hebra
- Esta cadena tiene el mismo paso transversal que una Cadena de rodillos RS de doble hilera, lo que permite utilizar piñones RS de doble hebra.
(Se requieren piñones estándar Lambda de doble hilera).

Características

1. Se pueden utilizar piñones RS de uso general

cadena Lambda compatible de doble hilera RS tiene el mismo paso transversal que Cadena de rodillos RS. Se pueden utilizar piñones estándar de doble hilera, lo que también resulta económico.

Cadena de rodillos RS de doble hebra

RS80-2-RP

Compatible con piñones RS de uso general

cadena Lambda compatible de doble hilera RS

RS80-LMDS-2

Compatible con piñones RS de uso general

Especificación convencional Cadena Lambda de 2 hebras

RS80-LMD-2

Compatible con piñones específicos

2. La capacidad de transmisión mejora aproximadamente un 20% en comparación con las especificaciones convencionales (factor de múltiples hebras 1,7).

Las especificaciones compatibles con RS amplían el rango de usos.

Lista factor de múltiples hebras
cadena	factor de múltiples hebras	Capacidad de transmisión (índice*)
Cadena de rodillos RS de doble hebra	1.7	161
cadena Lambda compatible de doble hilera RS	1.7	121
Especificación convencional Cadena Lambda de 2 hebras	1.4	100

*Cuando la especificación convencional se establece en 100

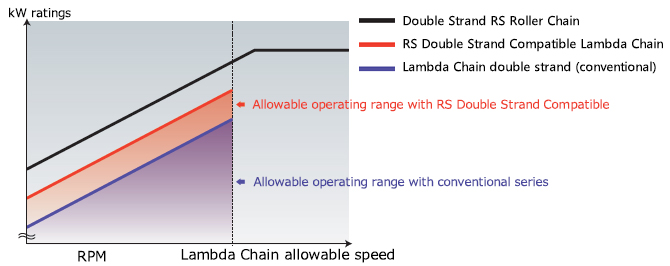

Comparación de la capacidad de transmisión

Gráfico comparativo de capacidad de transmisión

¿Qué es factor de múltiples hebras?

Coeficiente para calcular la capacidad de transmisión de potencia de una cadena de doble hebra. Se calcula multiplicando el valor de tabla de ratio de kW por el coeficiente multiplicador.

Al seleccionar las especificaciones de la rueda dentada

Es necesario seleccionar una especificación de piñón que corresponda al entorno operativo del cliente y a las especificaciones de la cadena.

Para cadena Lambda compatible de doble hilera RS utilice piñones RS de acero estándar.

Los piñones estándar también se pueden utilizar con cadenas múltiples hebras.

Consulte la tabla de compatibilidad de cadenas y piñones aquí.

Tabla de compatibilidad de cadenas y piñones

Catálogos y manuales de instrucciones

Lista de productos

*Haga clic para mostrar información detallada.

*La tabla a continuación incluye productos relacionados. Los números de modelo de los productos presentados en esta página están coloreados.

Paso mm	Número de hilos	Tamaño, especificaciones y número de hilos							Diámetro del rodillo mm	Enlace interno Ancho interior mm
Paso mm	Número de hilos	Cadena Lambda	Cadena Lambda tratada superficialmente Serie NP	larga vida Cadena Lambda	Cadena Lambda serie resistente al frío	Cadena Lambda Serie KF	lambda Cadena RS-HT	lambda Serie NP Cadena RS-HT	Diámetro del rodillo mm	Enlace interno Ancho interior mm
12.70	1	RS40-LMD-1	RS40-LMDNP-1	RS40-LMDX-1	RS40-LMDKT-1	RS40-LMDKF-1	---	---	7.92	7.55
	Especificaciones compatibles con 2 RS	RS40-LMDS-2	---	---	---	---	---	---
	2	---	---	---	---	---	RS40-LMDH-2	RS40-LMDHNP-2
15.875	1	RS50-LMD-1	RS50-LMDNP-1	RS50-LMDX-1	RS50-LMDKT-1	RS50-LMDKF-1	---	---	10.16	9.26
	Especificaciones compatibles con 2 RS	RS50-LMDS-2	---	---	---	---	---	---
	2	---	---	---	---	---	RS50-LMDH-2	RS50-LMDHNP-2
19.05	1	RS60-LMD-1	RS60-LMDNP-1	RS60-LMDX-1	RS60-LMDKT-1	RS60-LMDKF-1	---	---	11.91	12.28
	Especificaciones compatibles con 2 RS	RS60-LMDS-2	---	---	---	---	---	---
	2	---	---	---	---	---	RS60-LMDH-2	RS60-LMDHNP-2
25.40	1	RS80-LMD-1	RS80-LMDNP-1	RS80-LMDX-1	RS80-LMDKT-1	RS80-LMDKF-1	---	---	15.88	15.48
	Especificaciones compatibles con 2 RS	RS80-LMDS-2	---	---	---	---	---	---
	2	---	---	---	---	---	RS80-LMDH-2	RS80-LMDHNP-2
31.75	1	RS100-LMD-1	RS100-LMDNP-1	RS100-LMDX-1	RS100-LMDKT-1	---	---	---	19.05	18.70
	Especificaciones compatibles con 2 RS	RS100-LMDS-2	---	---	---	---	---	---
	2	---	---	---	---	---	RS100-LMDH-2	RS100-LMDHNP-2
38.10	1	RS120-LMD-1	RS120-LMDNP-1	RS120-LMDX-1	---	---	---	---	22.23	24.75
38.10	Especificaciones compatibles con 2 RS	RS120-LMDS-2	---	---	---	---	---	---	22.23	24.75
44.45	1	RS140-LMD-1	RS140-LMDNP-1	---	---	---	---	---	25.40	24.75
44.45	Especificaciones compatibles con 2 RS	RS140-LMDS-2	---	---	---	---	---	---	25.40	24.75
50.80	1	RS160-LMD-1	---	---	---	---	---	---	28.58	31.2
50.80	Especificaciones compatibles con 2 RS	RS160-LMDS-2	---	---	---	---	---	---	28.58	31.2

Puntos a tener en cuenta al considerar y adoptar Cadena Lambda

1. Prevención de la contaminación por cuerpos extraños: No utilice la cadena en casos en los que entre en contacto directo con los alimentos o cuando exista riesgo de que restos de pelado o polvo de desgaste puedan entrar en los alimentos.
Incluso cuando se utilice en entornos distintos al alimentario donde los restos de desprendimiento o el polvo de desgaste sean un problema, tome medidas para evitar la entrada de materia extraña, como por ejemplo la instalación de una cubierta adecuada.
El niquelado no está sujeto a regulación bajo la Ley de Higiene Alimentaria ni la Ley de Seguridad y Salud Industrial, pero tenga cuidado si le preocupa que el niquelado se desprenda.
2. Respecto al aceite del producto: Dependiendo de las condiciones de uso, el aceite impregnado en los bujes puede salpicar.
Debido a razones de fabricación, Cadena Lambda tiene una pequeña cantidad de aceite que no cumple con la norma NSF H1.
Si se pierde el aceite impregnado en el buje, este se agotará rápidamente, lo que provocará un mayor desgaste y el fin de su vida útil.
3. Si hay polvo u otros residuos en el entorno operativo, el producto puede desgastarse y llegar al final de su vida útil antes de lo esperado.
No utilice el buje en un entorno que contenga productos químicos, solventes o agentes desengrasantes que puedan eliminar el aceite impregnado en el buje, ni en agua o al vacío.
Cadena Lambda no está recubierta con aceite antioxidante, por lo que debe almacenarse lejos de altas temperaturas, humedad y polvo.
4. Respecto a las cadenas de doble hebra: paso transversal de Cadena Lambda y Cadena RS-HT Lambda (incluidas Serie KF) difiere del de Cadena de rodillos RS.
Utilice la rueda dentada dedicada en lugar de la rueda dentada RS.
cadena Lambda compatible de doble hilera RS tiene el mismo paso transversal que Cadena de rodillos RS. Se pueden utilizar piñones de doble hebra RS.
Las cadenas LMD-2 y LMDS-2 no se pueden usar juntas, incluidas las piezas de conexión, como los eslabones. Al reemplazar la cadena, seleccione un piñón compatible.
5. Compruebe que no haya interferencias con el equipo. La longitud de los pasadores para cadenas sin lubricación varía según el grosor de las placas exterior e interior y si se utiliza o no una junta de fieltro.
Los pasadores son más largos que los de Cadena de rodillos RS, por lo que le rogamos que compruebe que no interfieran con el equipo al sustituirlos.

Comparación de la vida útil en rangos de alta temperatura (referencia)

La vida útil de una cadena de rodillos varía según la velocidad de la cadena, la carga que actúa sobre ella, el número de dientes del piñón, su estado, el entorno, la temperatura y otras condiciones.
El diagrama es solo de referencia.

*Se determina que la vida útil de Cadena Lambda finaliza cuando alcanza el +0,5% de la longitud total de la cadena.

Rango de temperatura de 150 ℃
Tamaño RS50 (según nuestros resultados de prueba, sin lubricación)

Rango de temperatura de 230 ℃
Tamaño RS50 (según nuestros resultados de prueba, sin lubricación)

Nota: 1. El rango de temperatura de funcionamiento de Cadena Lambda es de -10 °C a 150 °C.
2. La temperatura de la cadena puede superar la temperatura ambiente. Tenga cuidado de que la temperatura de la cadena no supere la temperatura de funcionamiento.
3. A temperaturas entre 150 °C y 200 °C, la capacidad de transmisión se reducirá a las tres cuartas partes del valor indicado en el catálogo. Seleccione un producto adecuado para la temperatura.
4. A temperaturas inferiores a 200 °C o 230 °C, la capacidad de transmisión se reducirá a la mitad del valor indicado en el catálogo. Seleccione un producto adecuado para la temperatura.
