Cadena con fijación de engranaje de pasador

製品写真
  • Esta es una cadena para transmisión de engranajes de pasador.
  • En lugar de un engranaje de cremallera y piñón, utiliza una cadena con accesorios y una rueda dentada especial.
  • Utilizando un accesorio de cadena, se puede enrollar alrededor del interior y el exterior del tambor con pernos para fijarlo en su lugar, o instalarlo en línea recta.
  • *Utilice tornillos tratados térmicamente para el montaje.
  • *Se requiere piñón especial.

¿Qué es un engranaje de pasador tipo cadena?

  • - Para lograr un movimiento lineal o un movimiento de rotación de gran radio, se utiliza una transmisión como una cadena o un engranaje, que pasa a través de un reductor desde la fuente de accionamiento (motor, etc.).

    Las cadenas requieren mucho espacio y los engranajes un mecanizado de precisión, lo que puede generar problemas como altos costos. Los engranajes de pasador son ideales para estas situaciones.

    En lugar de una rueda motriz de engranajes, se enrolla una cadena con un accesorio alrededor de la circunferencia exterior del tambor para formar una rueda, y se utiliza una rueda dentada especialmente procesada para el piñón.

    Para el movimiento lineal, se utiliza una cadena con accesorios en lugar de una cremallera, montada en línea recta.

Comparación con el sistema de cremallera y piñón

método libertad de diseño exactitud costo durabilidad
engranaje de pasador ◎ △ ○ ○
estante × ○ △ △

sistema de transmisión por engranaje de pasador

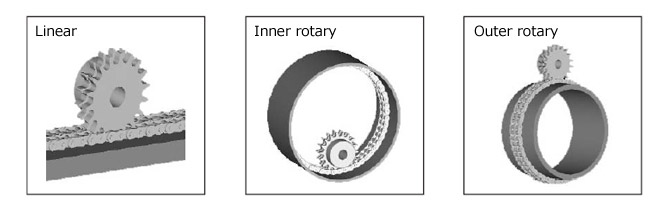

Existen tres tipos de transmisiones por engranajes de pasador: lineales, internas y externas.

ピンギヤ駆動方式図解

Al seleccionar las especificaciones de la rueda dentada

Es necesario seleccionar una especificación de piñón que corresponda al entorno operativo del cliente y a las especificaciones de la cadena.

Las cadenas con acoplamientos de engranajes de pasador se acoplan de forma diferente a las transmisiones de bobinado de cadena convencionales, por lo que se requiere una rueda dentada específica con un perfil de diente especial.

Póngase en contacto con nosotros para obtener más información.

Consulte la tabla de compatibilidad de cadenas y piñones aquí.

Tabla de compatibilidad de cadenas y piñones

Catálogos y manuales de instrucciones

Lista de productos

*Haga clic para mostrar información detallada.

Paso
mm		 Tamaño y formato de archivo adjunto
(Tamaño, especificaciones y tipo de fijación)		 Diámetro del rodillo
mm		 Enlace interno
Ancho interior
mm
K1
Con accesorio		 SK1
Con accesorio		 Semana 2
Con accesorio
12.70 RS40-K1 RS40-SK1 RS40-WK2 7.92 7.95
15.875 RS50-K1 RS50-SK1 RS50-WK2 10.16 9.53
19.05 RS60-K1 RS60-SK1 RS60-WK2 11.91 12.70
25.40 RS80-K1 RS80-SK1 RS80-WK2 15.88 15.88
31.75 RS100-K1 RS100-SK1 RS100-WK2 19.05 19.05
38.10 RS120-K1 RS120-SK1 --- 22.23 25.40
44.45 RS140-K1 RS140-SK1 --- 25.40 25.40
50.80 RS160-K1 RS160-SK1 --- 28.58 31.75
63.50 RS200-K1 RS200-SK1 RS200-WK2 39.68 38.10
76.20 RS240-K1 RS240-SK1 RS240-WK2 47.63 47.63
101.6 RF320-T-K1 --- --- 63.5 63.65
127.0 RF400-T-K1 --- --- 79.38 79.3
