Serie 200
- Este tipo se fija directamente al eje y no tiene pista interior.
- Puede instalarse de forma compacta dentro de ruedas dentadas, engranajes, etc.
- トルク範囲：39.2～1400N・m
Características
- - Un tipo sin pista interior que se fija directamente al eje.
- -Puede instalarse de forma compacta dentro de ruedas dentadas, engranajes, etc.
- -Adecuado para aplicaciones de velocidad baja a media.
- ・Se pueden fabricar pista interior personalizados bajo pedido.

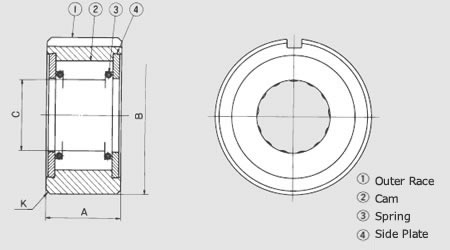

Estructura

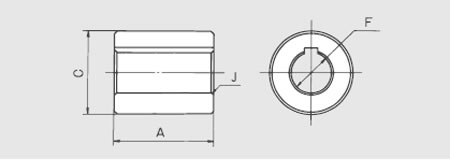

pista interior dedicado
Bajo pedido, fabricaremos pista interior específicos para cada serie.
| número de modelo pista interior | Diámetro del orificio del eje | diámetro de la pista de rodadura pista interior C(+0 a -0,025) |
ancho A |
||
|---|---|---|---|---|---|
| Diámetro F H7 | Llave | Chaflán J | |||
| B204-IR | 10 | 4X1.5 | 0.8 | 18.796 | 25 |
| B205-IR | 12.5 | 4X1.5 | 0.8 | 23.622 | 25 |
| B206-IR | 20 | 5X2 | 1.3 | 32.766 | 28 |
| B207-IR | 25 | 7X3 | 1.3 | 42.088 | 28 |
| B208-IR | 30 | 7X3 | 1.3 | 46.761 | 32 |
| B209-IR | 30 | 7X3 | 1.3 | 46.761 | 32 |
| B210-IR | 35 | 10X3.5 | 1.8 | 56.109 | 32 |
| B211-IR | 35 | 10X3.5 | 1.8 | 56.109 | 32 |
| B212-IR | 45 | 12X3.5 | 1.8 | 70.029 | 42 |
| B213-IR | 45 | 12X3.5 | 1.8 | 70.029 | 42 |
| B214-IR | 50 | 12X3.5 | 1.8 | 79.356 | 42 |
*Cuando utilice el embrague de leva cerca de su par máximo, utilice un eje endurecido y compruebe la resistencia del eje.
Ejemplo de visualización del número de modelo
| B | 205 |
| ｜ Nombre de la serie |
｜ tamaño |
*El diámetro exterior es el mismo que el del rodamiento tipo 6200.
(Ejemplo: B205=6205, B206=6206, B207=6207, B208=6208)
