Cadena con casquillos de rodamiento Serie NBSS (acero inoxidable)
- Se trata de una cadena transportadora intermitente que utiliza agujas especiales y no presenta desgaste ni elongación.
- Esto permite utilizarlo en sistemas de transporte que antes se consideraban imposibles, contribuyendo a la automatización, el ahorro de mano de obra y mayores velocidades para una mayor productividad.
- La especificación NBSS (acero inoxidable) utiliza acero inoxidable 18-8 para todas las piezas excepto la aguja, y la sección del rodamiento está sellada, lo que permite su uso en entornos donde está expuesta a gotas de agua.
Características
- - El alargamiento por desgaste es un valor extremadamente pequeño del 0,06% después de 107 ciclos de flexión.
- Todas las piezas, excepto la aguja, están fabricadas en acero inoxidable, y la parte del rodamiento está sellada, por lo que puede utilizarse en entornos donde esté expuesta a gotas de agua.
- ・Contamos con una amplia experiencia en formas especiales y podemos satisfacer una gran variedad de solicitudes.
- ・使用温度範囲：-10℃～60℃
- - Se pueden utilizar ruedas dentadas de rodillos RF doble paso paso R.

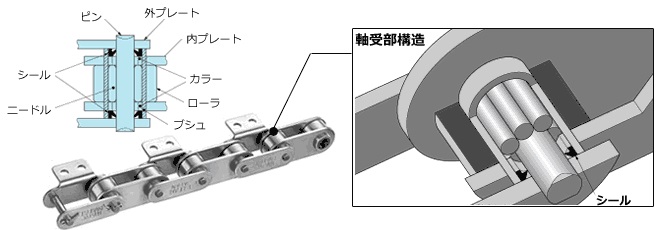

Estructura
- *La junta evita que la grasa se escape. El espacio entre el pasador y el casquillo ya está engrasado.

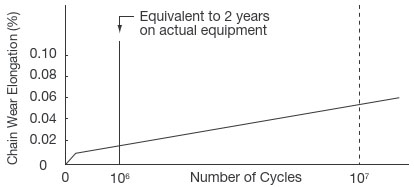

Diagrama de elongación por desgaste
Condiciones de funcionamiento
- Número de cadena: RF2040R-NBSS
- ・チェーン張力：0.44kN{45kgf}
- Velocidad de la cadena: 70 m/min (prueba de aceleración)
- - Número de dientes del piñón: 12T x 12T
- ・Número de enlaces: 44 enlaces
- • Funcionamiento continuo
Precauciones
- - Se sella al exponerse al agua, pero no es completamente impermeable y no se puede usar bajo el agua.
- Tenga en cuenta que las dimensiones C y X y la longitud del pasador de los accesorios A y K son diferentes a Serie NB (Estándar) cadena con casquillos de rodamiento NB (estándar).
Tipo de archivo adjunto
- ・Consulte lo siguiente para conocer los tipos de archivos adjuntos.
- Tipo de archivo adjunto
Al seleccionar las especificaciones de la rueda dentada
Es necesario seleccionar una especificación de piñón que corresponda al entorno operativo del cliente y a las especificaciones de la cadena.
Para cadena con casquillos de rodamiento NBSS (acero inoxidable), utilice piñones estándar doble paso de acero inoxidable con especificaciones de rodillo R.
Consulte la tabla de compatibilidad de cadenas y piñones aquí.
Tabla de compatibilidad de cadenas y piñones
Catálogos y manuales de instrucciones
Lista de productos
*Haga clic para mostrar información detallada.
*La tabla a continuación incluye productos relacionados. Los números de modelo de los productos presentados en esta página están coloreados.
| Paso mm |
cadena con casquillos de rodamiento | Diámetro del rodillo mm |
Enlace interno Ancho interior mm |
||
|---|---|---|---|---|---|
| Serie NB (Estándar) | Serie NBH (alta precisión) | Especificaciones NBSS (acero inoxidable) | |||
| 25.40 | RF2040R-NB | RF2040R-NBH | RF2040R-NBSS | 15.88 | 7.95 |
| 31.75 | RF2050R-NB | RF2050R-NBH | RF2050R-NBSS | 19.05 | 9.53 |
| 38.10 | RF2060R-NB | RF2060R-NBH | RF2060R-NBSS | 22.23 | 12.70 |
| 50.80 | RF2080R-NB | RF2080R-NBH | RF2080R-NBSS | 28.58 | 15.88 |
