Cadena con jaula de rodamiento

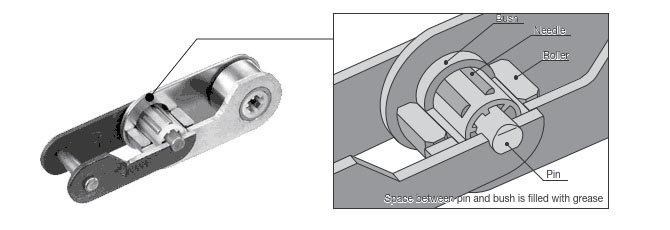

Se inserta una jaula de agujas (fabricada con plástico de ingeniería) entre el pasador y el casquillo.
Después de que se produce una pequeña cantidad de alargamiento por desgaste inicial (0,03 %) al comienzo del movimiento, no se produce más alargamiento por desgaste.
La cadena principal está hecha de acero y es más económica que cadena con casquillos de rodamiento.

Características

- Después de que se produce un ligero alargamiento por desgaste inicial (0,03%) al comienzo del ejercicio, no se produce ningún otro alargamiento por desgaste.
- Es más económica que la cadena con casquillos de rodamiento Serie NB (Estándar) y ofrece una excelente relación calidad-precio.
・使用温度範囲：-10℃～60℃
- Se pueden utilizar ruedas dentadas de rodillos RF doble paso paso R.

-carga máxima admisible es un 40 % menor que la especificación cadena con casquillos de rodamiento Serie NB (Estándar), por lo que verifique la tensión aplicada al reemplazarla.

Es necesario seleccionar una especificación de piñón que corresponda al entorno operativo del cliente y a las especificaciones de la cadena.

Para cadena con jaula de rodamiento, utilice piñones estándar de acero doble paso con especificaciones de rodillo R.

Consulte la tabla de compatibilidad de cadenas y piñones aquí.

*Haga clic para mostrar información detallada.

Paso mm	Nombre del producto	Diámetro del rodillo mm	Enlace interno Ancho interior mm
25.40	RF2040R-NC	15.88	7.95
31.75	RF2050R-NC	19.05	9.53
38.10	RF2060R-NC	22.23	12.70
50.80	RF2080R-NC	28.58	15.88
