Cadena de doble paso con rodillos exteriores
- Cadena de doble paso con rodillos exteriores son cadenas de flujo libre en las que los pasadores de doble paso se extienden y se unen a ellos rodillo exterior que giran libremente.
- Dado que se le pueden acoplar varios rodillo exterior, resulta adecuado para transportadores que transportan directamente artículos pequeños.
- Están disponibles Serie Estándar, especificaciones lambda (sin lubricación) y especificaciones SS (acero inoxidable).
- * Serie NP (niquelado) también están disponibles, así que contáctenos para obtener más detalles.

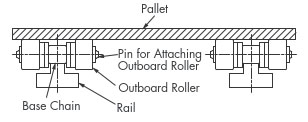

Características
- - Equipada con rodillo exterior, es adecuada para hacer que las cintas transportadoras sean más compactas.
- - Es posible la ventilación trasera, lo que facilita la disposición del lado de retorno.
- -Dado que se pueden acoplar varios rodillo exterior, también es adecuado para transportadores que colocan artículos pequeños directamente sobre rodillo exterior.
- Especificaciones rodillo exterior
Catálogos y manuales de instrucciones
Acerca de cada especificación
Serie Estándar
- • El cuerpo de la cadena está hecho de acero, y solo para los rodillos R se puede elegir entre rodillos de acero o rodillo plástico.
- Rodillo de acero
- Todas las piezas están fabricadas en acero, tratadas térmicamente y endurecidas.
- ・使用温度範囲：-10℃～150℃
- • Es necesario repostar.
- Rodillo R de plástico (plástico de ingeniería)
- - Ligero (un 30 % más ligero que el acero), bajo nivel de ruido (entre 5 y 7 dB menos que el acero)
- - Resistencia a la rodadura (reducción del 30% en comparación con el acero)
- ・使用温度範囲：-10℃～80℃
- • Debe aplicarse aceite entre el pasador y el casquillo. El rodillo de plástico técnico es blanco.
Especificación Lambda (sin lubricación)
- - Mediante el uso casquillo especial impregnado en aceite, se puede utilizar durante un largo período de tiempo sin lubricación.
*Los rodillo exterior de acero requieren lubricación. - -tensión admisible es la misma que Serie Estándar, pero las placas interior y exterior están acabado de óxido negro para fines de identificación.
- ・使用温度範囲：-10℃～150℃
- - Evite su uso en productos químicos, bajo el agua o en entornos de limpieza o desengrasado.
- ・La producción está limitada a RF2060.
- Rodillo exterior están disponibles en rodillos de plástico de ingeniería (rodillo plástico, rodillos de freno de plástico, rodillos conductores) y rodillos de acero.
Especificaciones del acero inoxidable (SS)
- - Todas las piezas, excepto el pasador (acero inoxidable endurecido por precipitación), están hechas de acero inoxidable 18-8 y son resistentes a la corrosión.
- -Rodillo S son rodillos de acero inoxidable y los rodillos R doble paso se pueden seleccionar entre dos tipos: rodillo plástico y rodillos de acero inoxidable.
- Rodillo de acero
- - El cuerpo de la cadena y los rodillos del cuerpo están fabricados en acero inoxidable y son resistentes a la corrosión.
- ・使用温度範囲：-20℃～400℃
- • Es necesario repostar.
- Rodillo R de plástico (plástico de ingeniería)
- - Ligero (un 30 % más ligero que el acero), bajo nivel de ruido (entre 5 y 7 dB menos que el acero)
- - Resistencia a la rodadura (reducción del 30% en comparación con el acero)
- ・使用温度範囲：-20℃～80℃
- • Debe aplicarse aceite entre el pasador y el casquillo. El rodillo de plástico técnico es blanco.

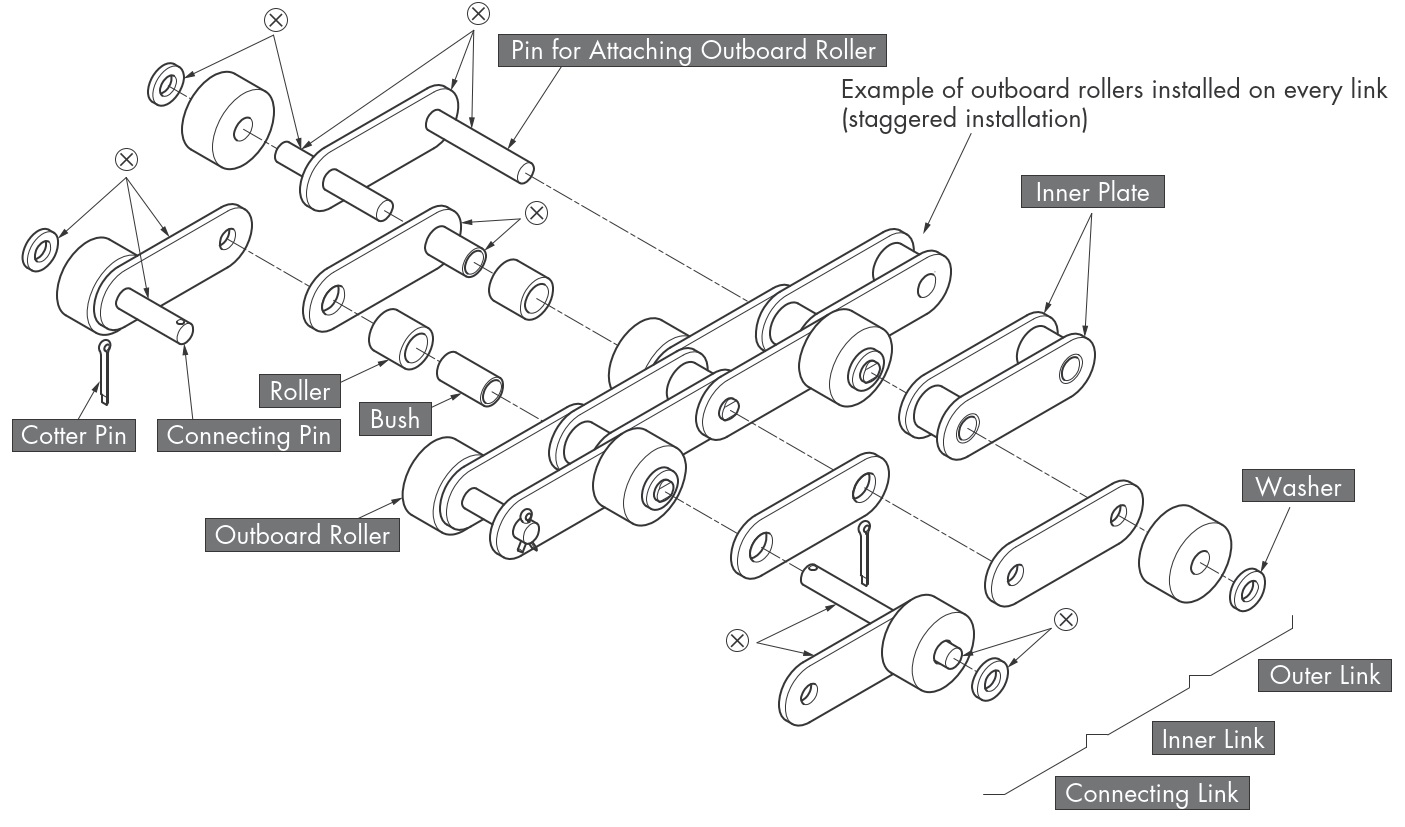

Estructura
[Haga clic para ampliar]
- ・La marca x indica ajuste a presión.
posición de instalación rodillo exterior
| Al instalar en tipo escalonado | Al instalar en paralelo |
|---|---|
 |
 |
|
|
Lista de productos
*Haga clic para mostrar información detallada.
Nota
1. Para mayor comodidad, el término "cuerpo de la cadena" se refiere a toda la cadena, excluidos rodillo exterior.
2. *1 Incluso si la cadena en sí es una cadena lambda, los rodillo exterior de acero deben estar aceitados.
3. Solo rodillo exterior (※2) está hecho de acero inoxidable endurecido por precipitación.
4. Cuando el rodillo conductor y el cuerpo de la cadena son Serie NP, el freno es un freno de resorte.
5. Si rodillo exterior son rodillos KV, los rodillos principales serán Rodillo S
6. *3 Si el cuerpo de la cadena tiene Serie SS, los rodillos serán de acero inoxidable.
Al seleccionar las especificaciones de la rueda dentada
Es necesario seleccionar una especificación de piñón que corresponda al entorno operativo del cliente y a las especificaciones de la cadena.
Para Cadena de doble paso con rodillos exteriores, utilice ruedas dentadas doble paso de acero estándar.
Si la rueda dentada tiene 30 o más dientes en Rodillo S, se puede utilizar una rueda dentada RS.
Consulte la tabla de compatibilidad de cadenas y piñones aquí.
Número de enlaces por unidad
A menos que se especifique lo contrario, las cadenas con rodillo exterior se entregarán en unidades de 1 unidad (1 longitud de cadena).
| Tamaño de la cadena | Número de enlaces por unidad |
|---|---|
| RF2040 | 120 |
| RF2050 | 96 |
| RF2060 | 80 |
| RF2080 | 60 |
| RF2100 | 48 |
