Cadena tipo RS ​ con rodillo exterior

Fotos del producto
  • Se trata de una cadena de flujo libre en la que los pasadores de una cadena RS se extienden y se unen a ellos un rodillo exterior giratorio libre.
  • Dado que se le pueden acoplar varios rodillo exterior, resulta adecuado para transportadores que transportan directamente artículos pequeños.
  • Contamos con Serie Estándar, especificaciones lambda (sin lubricación), especificaciones SS (acero inoxidable) y especificaciones de combinación Cadena de poliacero.
  • * Serie NP (niquelado) también están disponibles, así que contáctenos para obtener más detalles.

Características

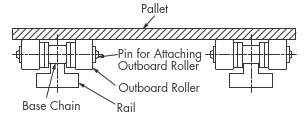

  • - Equipada con rodillo exterior, es adecuada para hacer que las cintas transportadoras sean más compactas.
  • - Es posible la ventilación trasera, lo que facilita la disposición del lado de retorno.
  • -Dado que se pueden acoplar varios rodillo exterior, también es adecuado para transportadores que colocan artículos pequeños directamente sobre rodillo exterior.
  • Especificaciones rodillo exterior
Características

Catálogos y manuales de instrucciones

Acerca de cada especificación

Serie Estándar

  • ・El cuerpo de la cadena está fabricado en acero. Los rodillos principales también son de acero de serie.
  • -Todas las partes del cuerpo de la cadena están fabricadas en acero endurecido tratado térmicamente.
  • Rodillo exterior están disponibles en rodillos de plástico de ingeniería (rodillo plástico, rodillos de freno de plástico, rodillos conductores) y rodillos de acero.
  • ・使用温度範囲：-10℃～150℃
  • • Es necesario repostar.

Especificación Lambda (sin lubricación)

  • - Mediante el uso casquillo especial impregnado en aceite, se puede utilizar durante un largo período de tiempo sin lubricación.
    *Los rodillo exterior de acero requieren lubricación.
  • -tensión admisible es la misma que Serie Estándar, pero las placas interior y exterior están acabado de óxido negro para fines de identificación.
  • ・使用温度範囲：-10℃～150℃
  • - Evite su uso en productos químicos, bajo el agua o en entornos de limpieza o desengrasado.
  • Rodillo exterior están disponibles en rodillos de plástico de ingeniería (rodillo plástico, rodillos de freno de plástico, rodillos conductores) y rodillos de acero.

Especificaciones del acero inoxidable (SS)

  • - Todas las piezas, excepto el pasador (acero inoxidable endurecido por precipitación), están hechas de acero inoxidable 18-8 y son resistentes a la corrosión.
  • - El cuerpo de la cadena y los rodillos del cuerpo están fabricados en acero inoxidable y son resistentes a la corrosión.
  • ・使用温度範囲：-20℃～400℃
  • • Es necesario repostar.

Especificación Cadena de poliacero

  • - Consta de enlace interno hecho de plástico de ingeniería y un eslabón exterior de acero inoxidable 18-8 (el pasador es de acero inoxidable endurecido por precipitación).
  • -sin lubricación y es resistente a la corrosión.
  • -Ligero: 50% menos ruido que el acero, bajo nivel de ruido: 5 dB menos ruido que el acero.
  • ・使用温度範囲：-20℃～80℃
  • ・No hay Eslabón acodado. El color del plástico de ingeniería es blanco.

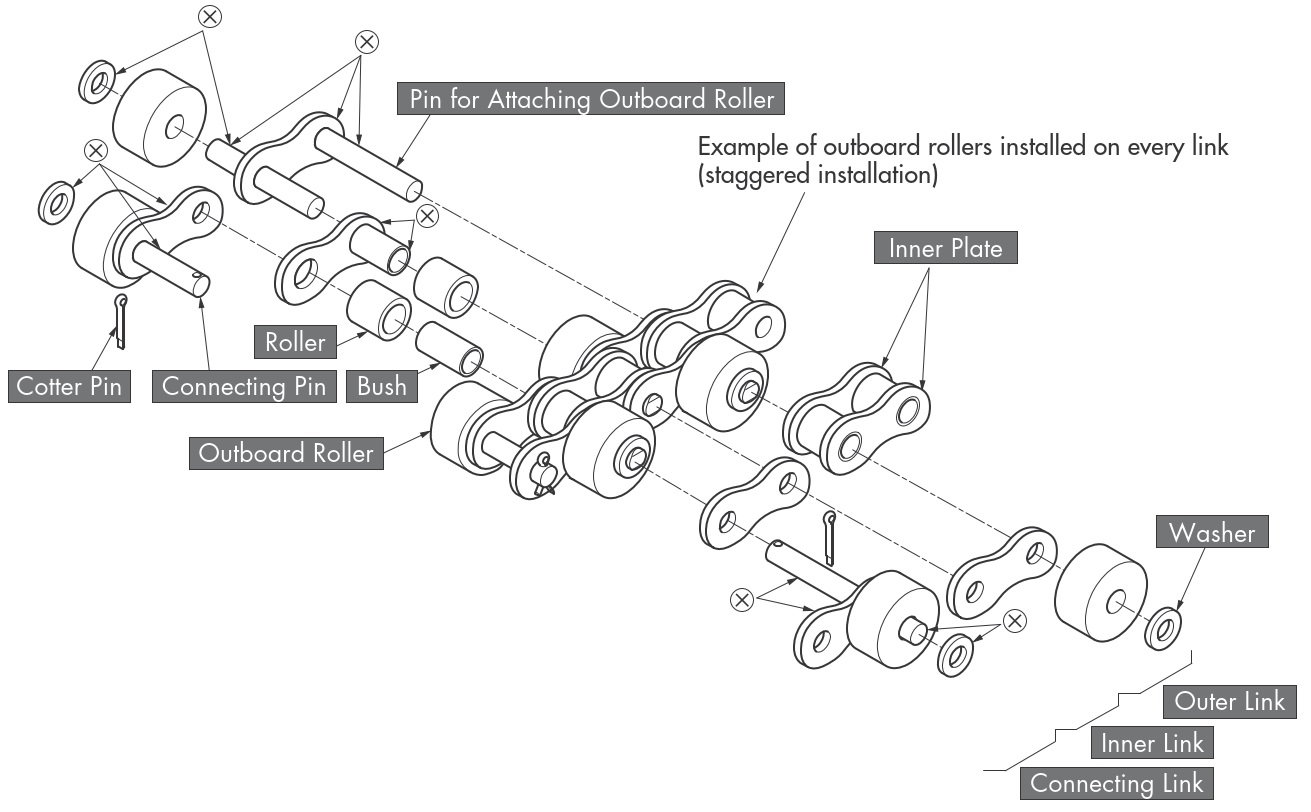

Estructura


[Haga clic para ampliar]
  • ・La marca x indica ajuste a presión.

posición de instalación rodillo exterior

Al instalar en tipo escalonado Al instalar en paralelo
Diagrama de posición para instalación tipo escalonado Diagrama de posición para montaje en paralelo

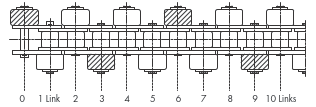

  • ・El diagrama muestra un ejemplo con rodillo exterior escalonados en cada eslabón.
  • ・Cuando tipo escalonado en cada eslabón, la instalación estándar de rodillos de freno de plástico es cada 3 eslabones (líneas diagonales en el diagrama).

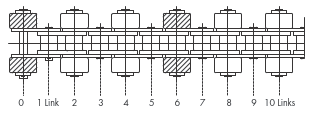

  • El diagrama muestra un ejemplo de rodillo exterior paralelos cada dos eslabones. Los rodillos laterales pueden instalarse a intervalos superiores a dos eslabones.
  • ・Para el tipo paralelo cada 2 eslabones, la instalación estándar de rodillos de freno de plástico es cada 6 eslabones (líneas diagonales en el diagrama).

Lista de productos

*Haga clic para mostrar información detallada.

Cuerpo de cadena
especificación		 Unidad principal
rodillo		 Tipos de rodillo exterior de plástico Tipos rodillo exterior de plástico equipados con freno Tipos de rodillo exterior de acero Paso
mm		 Diámetro del rodillo
mm		 Enlace interno
Ancho interior
mm
Plástico
rodillo		 Rodillo
conductor		 Rodillo KV
​		 Con freno
rodillo plástico		 Con freno de resorte
Rodillo conductor		 Rodillo de acero
(Rodillo de acero inoxidable *3)		 Rodillo de
lambda
Serie Estándar
Tipo RS acero RS40-SRP RS40-SRPE --- RS40-SRPB RS40-SRPBE RS40-SR RS40-SRLM 12.70 7.92 7.95
RS50-SRP RS50-SRPE --- RS50-SRPB RS50-SRPBE RS50-SR RS50-SRLM 15.875 10.16 9.53
RS60-SRP RS60-SRPE --- RS60-SRPB RS60-SRPBE RS60-SR RS60-SRLM 19.05 11.91 12.70
RS80-SRP --- --- --- --- RS80-SR RS80-SRLM 25.40 15.88 15.88
RS100-SRP --- --- --- --- RS100-SR --- 31.75 19.05 19.05
Especificación Lambda
*1
Tipo RS acero RS40-LMC-SRP RS40-LMC-SRPE --- RS40-LMC-SRPB RS40-LMC-SRPBE RS40-LMC-SR RS40-LMC-SRLM 12.70 7.92 7.95
RS50-LMC-SRP RS50-LMC-SRPE --- RS50-LMC-SRPB RS50-LMC-SRPBE RS50-LMC-SR RS50-LMC-SRLM 15.875 10.16 9.53
RS60-LMC-SRP RS60-LMC-SRPE --- RS60-LMC-SRPB RS60-LMC-SRPBE RS60-LMC-SR RS60-LMC-SRLM 19.05 11.91 12.70
RS80-LMC-SRP --- --- --- --- RS80-LMC-SR --- 25.4 15.88 15.88
Serie SS
(18-8
inoxidable)
*2
Tipo RS inoxidable RS40-SS-SRP RS40-SS-SRPE RS40-SS-SRPKV RS40-SS-SRPB RS40-SS-SRPBE RS40-SS-SR --- 12.70 7.92 7.95
RS50-SS-SRP RS50-SS-SRPE RS50-SS-SRPKV RS50-SS-SRPB RS50-SS-SRPBE RS50-SS-SR --- 15.875 10.16 9.53
RS60-SS-SRP RS60-SS-SRPE RS60-SS-SRPKV RS60-SS-SRPB RS60-SS-SRPBE RS60-SS-SR --- 19.05 11.91 12.70
RS80-SS-SRP --- --- --- --- RS80-SS-SR --- 25.40 15.88 15.88
RS100-SS-SRP --- --- --- --- RS100-SS-SR --- 31.75 19.05 19.05
Cadena de poliacero
especificación		 Plástico RS40-PC-SRP RS40-PC-SRPE --- RS40-PC-SRPB RS40-PC-SRPBE --- --- 12.70 7.92 7.95
RS50-PC-SRP RS50-PC-SRPE --- RS50-PC-SRPB RS50-PC-SRPBE --- --- 15.875 10.16 9.53
RS60-PC-SRP RS60-PC-SRPE --- RS60-PC-SRPB RS60-PC-SRPBE --- --- 19.05 11.91 12.70

Nota
1. Para mayor comodidad, el término "cuerpo de la cadena" se refiere a toda la cadena, excluidos rodillo exterior.
2. *1 Incluso si la cadena en sí es de tipo lambda, los rodillo exterior de acero deben estar aceitados.
3. *2 Solo rodillo exterior está hecho de acero inoxidable endurecido por precipitación.
4. Cuando el rodillo conductor y el cuerpo de la cadena son Serie NP, el freno es un freno de resorte.
5. Si rodillo exterior son rodillos KV, los rodillos principales serán Rodillo S
6. *3 Si el cuerpo de la cadena tiene Serie SS, los rodillos serán de acero inoxidable.

Al seleccionar las especificaciones de la rueda dentada

Es necesario seleccionar una especificación de piñón que corresponda al entorno operativo del cliente y a las especificaciones de la cadena.

Las cadenas RS con rodillo exterior no se pueden utilizar con pocos dientes (véase la tabla a continuación), ya que el cubo del piñón entrará en contacto con rodillo exterior, lo que hará que los piñones RS sean incompatibles.

Si está utilizando un piñón con un número reducido de dientes, modifique el diámetro del buje del piñón RS a las dimensiones que se muestran en la tabla siguiente, o utilice el piñón RS tal cual para cualquier otro número de dientes.
Puede.

Tamaño de la cadena Número de dientes
91011121314151617181920212223
RS40202428323640444852566064687276
RS5026313641465156616671
RS603238445056
RS80447692
RS100627281

Consulte la tabla de compatibilidad de cadenas y piñones aquí.

Tabla de compatibilidad de cadenas y piñones

Número de enlaces por unidad

A menos que se especifique lo contrario, las cadenas con rodillo exterior se entregarán en unidades de 1 unidad (1 longitud de cadena).

Tamaño de la cadena Número de enlaces por unidad
RS40240
RS50192
RS60160
RS80120
RS10096
