Cadena tipo RS​ con rodillos superiores

Fotos del producto
  • Una cadena de flujo libre que utiliza una base de cadena RS con una placa de enlace elevada con rodillos superiores que giran libremente adjuntos.
    ​
  • El ancho de la propia cadena es menor que el de otras cadenas de flujo libre, y el rodillo superior está soportado por placas a ambos lados, lo que la convierte en una cadena de flujo libre robusta.
    Apto para cintas transportadoras.
  • Están disponibles Serie Estándar, especificaciones lambda (sin lubricación) y especificaciones SS (acero inoxidable).
  • * Serie NP (niquelado) también están disponibles, así que contáctenos para obtener más detalles.

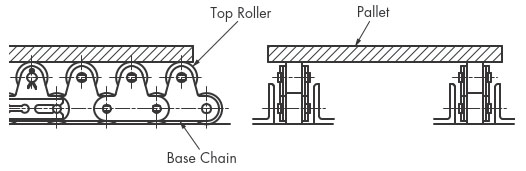

Objetivo

  • Es idóneo para el transporte de objetos pesados a baja velocidad y se utiliza ampliamente, sobre todo, en las instalaciones de producción de automóviles.
Objetivo

Especificaciones del rodillo superior

Catálogos y manuales de instrucciones

Acerca de cada especificación

Serie Estándar

  • - Todas las partes del cuerpo de la cadena, incluidos los rodillos, son de acero tratado térmicamente y endurecido.
  • -Para los rodillos superiores, puede elegir entre rodillo plástico y rodillos de acero.
  • ・使用温度範囲：-10℃～150℃
  • • Es necesario repostar.

Especificación Lambda (sin lubricación)

  • - El uso de casquillo especial impregnado en aceite permite un uso prolongado sin lubricación. (La lubricación es necesaria para los rodillos superiores de acero).
  • -Para los rodillos superiores, puede elegir entre rodillo plástico y rodillos de acero.
  • -tensión admisible es la misma que Serie Estándar, pero las placas interior y exterior están acabado de óxido negro para fines de identificación.
  • ・使用温度範囲：-10℃～150℃
  • - Evite su uso en productos químicos, bajo el agua o en entornos de limpieza o desengrasado.

Especificaciones del acero inoxidable (SS)

  • - El cuerpo de la cadena y los rodillos principales están fabricados en acero inoxidable 18-8 y son resistentes a la corrosión.
  • ・使用温度範囲：-20℃～400℃
  • • Es necesario repostar.

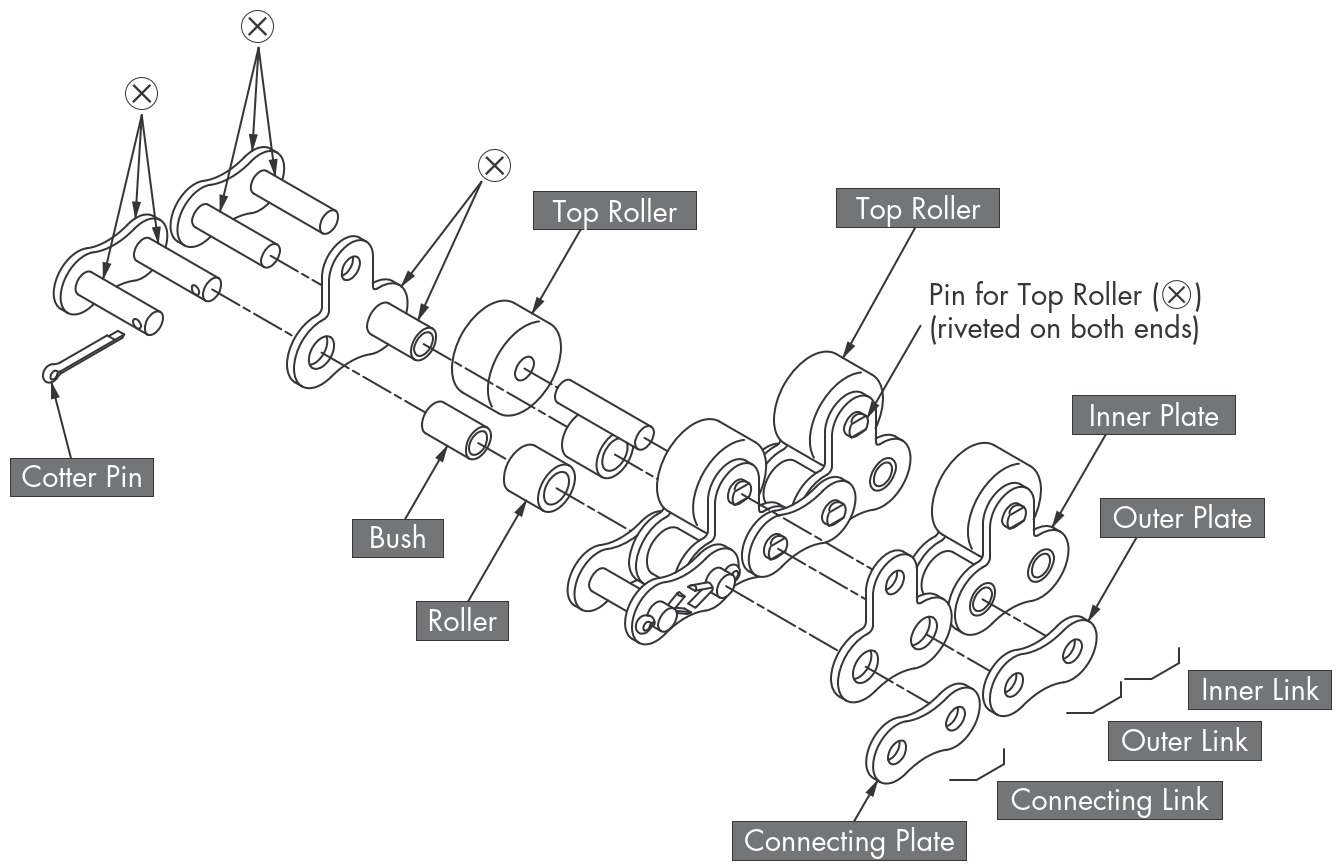

Estructura


[Haga clic para ampliar]
  • ・La marca x indica ajuste a presión.

Lista de productos

*Haga clic para mostrar información detallada.

Cuerpo de cadena
especificación		 Unidad principal
rodillo		 Tipos de rodillos Superior de plástico Tipos de rodillos superiores de acero Paso
mm		 Diámetro del rodillo
mm		 Enlace interno
Ancho interior
mm
Plástico
rodillo		 Rodillo KV
​		 Rodillo de acero
(Rodillo de acero inoxidable *2)		 Rodillo de
lambda
Serie Estándar
Tipo RS acero RS40-TRP ---RS40-TR RS40-TRLM 12.70 7.92 7.95
RS50-TRP ---RS50-TR RS50-TRLM 15.875 10.16 9.53
RS60-TRP ---RS60-TR RS60-TRLM 19.05 11.91 12.70
RS80-TRP ---RS80-TR RS80-TRLM 25.40 15.88 15.88
RS100-TRP ---RS100-TR --- 31.75 19.05 19.05
Especificación Lambda
(LMC)
*1
Tipo RS acero RS40-LMC-TRP ---RS40-LMC-TR RS40-LMC-TRLM 12.70 7.92 7.95
RS50-LMC-TRP ---RS50-LMC-TR RS50-LMC-TRLM 15.875 10.16 9.53
RS60-LMC-TRP ---RS60-LMC-TR RS60-LMC-TRLM 19.05 11.91 12.70
RS80-LMC-TRP ---RS80-LMC-TR RS80-LMC-TRLM 25.40 15.88 15.88
RS100-LMC-TRP ---RS100-LMC-TR --- 31.75 19.05 19.05
Serie SS
(Acero inoxidable)
Tipo RS inoxidable RS40-SS-TRP RS40-SS-TR-PKV RS40-SS-TR --- 12.70 7.92 7.95
RS50-SS-TRP RS50-SS-TR-PKV RS50-SS-TR --- 15.875 10.16 9.53
RS60-SS-TRP RS60-SS-TR-PKV RS60-SS-TR --- 19.05 11.91 12.70
RS80-SS-TRP ---RS80-SS-TR --- 25.40 15.88 15.88
RS100-SS-TRP ---RS100-SS-TR --- 31.75 19.05 19.05

Nota
1. Para mayor comodidad, el término "cuerpo de la cadena" se refiere a toda la cadena, excluyendo el rodillo superior.
2. *1 Incluso si la cadena en sí es una especificación lambda, los rodillos superiores de acero deben estar aceitados.
3. *2 Si el cuerpo de la cadena tiene Serie SS, los rodillos serán de acero inoxidable.

Al seleccionar las especificaciones de la rueda dentada

Es necesario seleccionar una especificación de piñón que corresponda al entorno operativo del cliente y a las especificaciones de la cadena.

Utilice piñones RS de acero estándar con cadenas RS equipadas con rodillos superiores.

Consulte la tabla de compatibilidad de cadenas y piñones aquí.

Tabla de compatibilidad de cadenas y piñones
