información del producto cadena transportadora de pequeño tamaño
cadena transportadora de pequeño tamaño son cadenas para aplicaciones de transporte pequeñas que incorporan accesorios en Cadena de transmisión o cadena de doble paso.
Existe una amplia variedad de accesorios disponibles, y añadiendo listones, barras, soportes especiales, etc., es posible transportar objetos de cualquier forma.
El accionamiento de engranaje cruzado elimina el deslizamiento y permite un amplio rango de funcionamiento dependiendo de la longitud de la cinta transportadora, la dirección de transporte y el entorno operativo.
Tabla de contenido
Información relacionada con cadena transportadora de pequeño tamaño
Características y precauciones de las cintas transportadoras de cadena
- -Puede transportar objetos de casi cualquier forma.
- - Puede adaptarse a una amplia gama de longitudes de cinta transportadora, direcciones de transporte y entornos operativos.
- - No hay deslizamiento, lo que permite una conducción precisa.
- - Tiene las ventajas de ser altamente duradero y eficiente.
[Notas]
- *Si bien la propiedad antideslizante es una ventaja, se debe tener cuidado al seleccionar un producto para aplicaciones donde estará sujeto a impactos.
- *Debido al mecanismo de engranaje entre la cadena y el piñón, se producen fluctuaciones de velocidad debido a sus características.
Tipos y estructuras cadena transportadora de pequeño tamaño
Doble paso
- - En comparación con el tipo RS con accesorio, el paso de la cadena es doble (doble paso) y la forma de la placa es plana.
- - Existen dos tipos de rodillos: rodillos R y Rodillo S, que se pueden utilizar dependiendo de la aplicación.
- - Se pueden utilizar piñones doble paso paso y piñones RS (Rodillo S con 30 o más dientes).
- -Adecuado para transporte a distancias relativamente largas y baja velocidad.
[Haga clic para ampliar]
Cadenas RS con accesorios
- - Se trata de una cadena con un accesorio acoplado a una placa tipo Cadena de rodillos RS (para transmisión).
- - El paso de la cadena es pequeño, por lo que se pueden transportar artículos pequeños a intervalos cortos, lo que la hace generalmente adecuada para el transporte de corta distancia.
- - Conducción rápida, suave y silenciosa.
- - En la mayoría de los casos, se pueden utilizar piñones RS.
[Haga clic para ampliar]

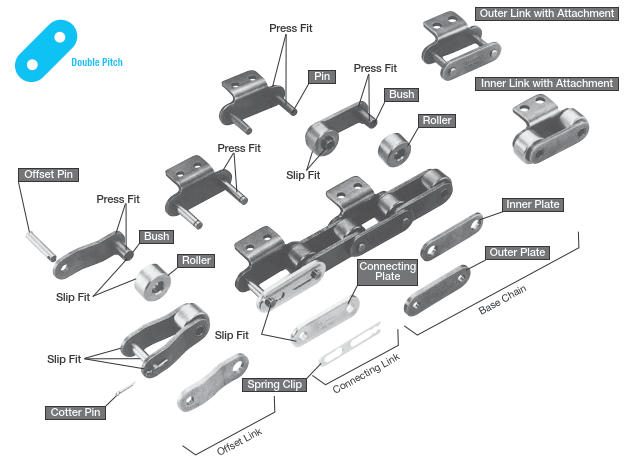

Conozca más sobre los componentes y sus funciones.
| 1. Placa | 2. Pin | ||
|---|---|---|---|
 |
Esta es una de las piezas que soporta la tensión de la cadena. La precisión de los orificios donde se ajuste a presión los pasadores o casquillos determina la calidad de la cadena, por lo que se mecanizan con especial precisión para crear una placa robusta con alta resistencia a la fatiga y a los impactos. |  |
Ambos extremos del pasador se ajuste a presión en los orificios de la placa exterior y se fijan con remaches (las cadenas Pasador Hueco y cadena de poliacero solo se ajuste a presión). Los pasadores se someten a fuerzas de corte y flexión a través de la placa, y cuando la cadena articular, actúan como eje del buje y la corredera, por lo que la resistencia y la resistencia al desgaste son las principales prioridades durante la fabricación. |
| 3. Bush | 4. Rodillo | ||
 |
Ambos extremos del casquillo se insertan ajuste a presión en la placa interior y actúan como cojinetes para el pasador y el rodillo. Aunque está sometido a fuerzas complejas en cada una de sus partes, presenta un acabado con especificaciones de alta resistencia al desgaste. |  |
Los rodillos se ajuste deslizante en los bujes, que absorben el impacto al engranar con la rueda dentada y giran cuando la cadena está en marcha, lo que permite que esta se mueva con suavidad y ayuda a reducir la resistencia al funcionamiento. La resistencia al desgaste es importante. |
| 5. Anexo | 6. Pasador de clip y Pasadores de aletas | ||
 |
Se incluyen orificios para pernos. Para obtener más detalles, consulte los tipos de fijación estándar. |  |
pasador de clip y el pasador son piezas importantes que impiden que placa de eslabón de conexión se suelte y mantienen la resistencia original de la cadena. Asegúrese de instalarlos correctamente. |
| 7. enlace interno | 8. Enlaces externos | ||
 |
Los dos casquillos se insertan ajuste a presión en la placa interior por ambos extremos para formar enlace interno. Los rodillos se ajuste deslizante en la periferia exterior de los casquillos. |  |
Ambos extremos de los dos pasadores se ajuste a presión en la placa exterior. Tras ajuste a presión, se remachan los extremos de todos los pasadores, excepto el del eslabón de conexión, para evitar que se suelten (las combinaciones de Pasador Hueco y Cadena de poliacero solo se ajuste a presión). |
| Las tres dimensiones básicas | ajuste deslizante | ajuste a presión | ||
|---|---|---|---|---|
| El paso, el diámetro del rodillo y el ancho enlace interno son las tres dimensiones básicas de una cadena de rodillos. Cuando estas dimensiones son iguales, la cadena de rodillos y el piñón son dimensionalmente compatibles. |
Un ajuste en el que siempre existe una holgura al unir el eje y el orificio. Un ajuste en el que la tolerancia del orificio supera con creces la tolerancia del eje (pasador o casquillo). | Un ajuste que siempre crea interferencia cuando se combinan el eje y el orificio. Un ajuste en el que el rango de tolerancia del agujero está completamente por debajo del rango de tolerancia del eje (pasador o casquillo). |
Obtenga más información sobre los tipos de accesorios estándar.
Tipo de archivo adjunto
Un archivo adjunto
Un tipo de cadena con un enganche que tiene un agujero en un lado.
A1: 1 orificio A2: 2 orificios (*El tipo RS tiene solo 1 orificio)
Anexo SA
Un tipo con un orificio de fijación vertical en un lado de la cadena.
SA1: 1 orificio SA2: 2 orificios (*El tipo RS solo tiene 1 orificio)
Accesorio K
Un estilo con enganches con agujeros a ambos lados de la cadena.
K1: 1 orificio K2: 2 orificios (*El tipo RS solo tiene 1 orificio)
Accesorio SK
Un tipo con enganches verticales con agujeros a ambos lados de la cadena.
SK1: 1 orificio SK2: 2 orificios (*El tipo RS solo tiene 1 orificio)
Accesorio AA
Un tipo de cadena con eslabones que tienen agujeros en la parte superior e inferior de un lado.
AA1: 1 orificio AA2: 2 orificios (*El tipo RS solo tiene 1 orificio)
Adjunto de WA
Un estilo con una sujeción ancha y un orificio en un lado de la cadena.
WA1: 1 agujero WA2: 2 agujeros
Accesorio KK
Un estilo con enganches que tienen agujeros en la parte superior e inferior de ambos lados de la cadena.
KK1: 1 orificio KK2: 2 orificios (*El tipo RS solo tiene 1 orificio)
Anexo WK
Un estilo con enganches anchos y agujeros a ambos lados de la cadena.
Semana 1: 1 hoyo Semana 2: 2 hoyos
Accesorio EP
Un estilo en el que el pasador de la cadena se extiende hacia un lado.
[Foto: Archivo EP adjunto para cada enlace]Accesorio GNK
Cadena con placas perforadas en ambos lados. (Solo se aplica a cadenas Rodillo S doble paso).
[Foto: Archivo GNK1 adjunto a cada enlace]Nota) WA, WK: Las cadenas de tipo RS no pueden tener accesorios unidos a cada eslabón.
Composición
Los accesorios pueden instalarse a intervalos de uno o más eslabones, pero cuando se instalen en un número par de eslabones, deben colocarse en los eslabones exteriores, lo que facilita las reparaciones, etc.
Accesorios especiales
También ofrecemos una variedad de tipos de accesorios para satisfacer sus necesidades.
Lista de productos cadena transportadora de pequeño tamaño
- cadena transportadora de pequeño tamaño de uso general
- Cadena transportadora de pequeño tamaño resistente al medio ambiente
- Cadena transportadora de pequeño tamaño especial
- Sin lubricación cadena transportadora de pequeño tamaño
- Cadena con fijación especial
(Más α) - Cadena transportadora intermitente
- Cadena de flujo libre
sin lubricación y su larga vida útil reduce significativamente las horas de mantenimiento y los costos.
cadena transportadora de pequeño tamaño Tsubaki Lambda son las primeras del sector en utilizar casquillo especial impregnado en aceite, logrando una larga vida útil sin lubricación y utilizándose en una amplia gama de industrias y aplicaciones.
La gama incluye cadenas de rodillos Lambda doble paso, Lambda RS con accesorios, Lambda BS con accesorios y Lambda RF. Elija la cadena que mejor se adapte a su aplicación y entorno, incluyendo una especificación revestida sin lubricación y con mayor resistencia a la corrosión, Serie KF que combina especificaciones para alta temperatura con especificaciones para maquinaria alimentaria, y una cadena Lambda de larga duración con una resistencia al desgaste significativamente mejorada.
Lambda doble paso Pitch
Lambda doble paso
Número de modelo RF2□□□S/R-LMC～
doble paso utiliza casquillo especial impregnado en aceite, lo que garantiza una larga vida útil incluso sin lubricación.
- - Mediante el uso casquillo especial impregnado en aceite, se puede utilizar durante largos períodos de tiempo sin lubricación.
- - utiliza un lubricante que Cumple con la norma NSF H1, el cual También Puede utilizarse En maquinaria de procesamiento de alimentos.
- - Las placas interior y exterior están ennegrecidas para proporcionarles cierta resistencia a la corrosión y una apariencia lujosa.
- -doble paso tiene una alta precisión de longitud total y es adecuado para el transporte a baja velocidad y distancias relativamente largas.
- - Existen dos tipos de rodillos: rodillos R y Rodillo S, que se pueden utilizar dependiendo de la aplicación.
Tamaño
RF2040～RF2120
Tipo de archivo adjunto
A1, A2, K1, K2, SA1, SA2, SK1, SK2, EP, GNK1
Lambda Coated doble paso especificación NP
Número de modelo RF2□□□S/R-LMCNP～
Esta cadena cuenta con un recubrimiento doble paso lambda que mejora su resistencia a la corrosión.
- -Serie NP: Las placas y los rodillos están niquelados para proporcionar una resistencia leve a la corrosión.
- - utiliza un lubricante que Cumple con la norma NSF H1, el cual También Puede utilizarse En maquinaria de procesamiento de alimentos.
Tamaño
RF2040～RF2100
Tipo de archivo adjunto
A1, A2, K1, K2, SA1, SA2, SK1, SK2, EP, GNK1
Lambda doble paso especificación KF
Número de modelo RF2□□□S/R-LMCKF～
Se han integrado las especificaciones para la Cadena Lambda convencional resistente al calor y Cadena Lambda para maquinaria alimentaria.
- ・Aceite lubricante especial resistente a la evaporación y al deterioro incluso en entornos de alta temperatura (de 150 °C a 230 °C), que proporciona un rendimiento máximo.
Presenta resistencia al desgaste. - - utiliza aceite certificado de grado NSF-H1 respetuoso con el medio ambiente, por lo que También Puede utilizarse En maquinaria alimentaria.
Tamaño
RF2040～RF2100
Tipo de archivo adjunto
A1, A2, K1, K2, SA1, SA2, SK1, SK2, EP, GNK1
Lambda doble paso Pitch de larga duración
Número de modelo RF2□□□S/R-LMCX～
Esta es doble paso Cadena Lambda que ha mejorado significativamente la resistencia al desgaste.
- - Vida útil ultralarga: El sello de fieltro mejora significativamente la resistencia al desgaste de Cadena Lambda.
- ・El lubricante para casquillo especial impregnado en aceite se ha mejorado para cumplir con las normas NSF H1, lo que lo hace adecuado para su uso en maquinaria de procesamiento de alimentos.
- Compatible con Cadena Lambda. Sin embargo, la longitud del pin es mayor que la de Cadena Lambda.
Verifique las dimensiones de los accesorios y si interferirán con el dispositivo. - -El rango de temperatura de funcionamiento es de -10 ℃ a 60 ℃.
Tamaño
RF2040～RF2100
Tipo de archivo adjunto
A1, A2, K1, K2, SA1, SA2, SK1, SK2, EP, GNK1
Lambda Hollow Pin doble paso Pitch
Número de modelo RF2□□□S/R-LMCHP～
Pasador Hueco doble paso con orificios en el pasador para fijar diversos accesorios
Es una especificación lambda.
- - Para los bujes Pasador Hueco se utilizan casquillo especial impregnado en aceite, lo que permite utilizarlos durante largos periodos sin lubricación.
- - utiliza un lubricante que Cumple con la norma NSF H1, el cual También Puede utilizarse En maquinaria de procesamiento de alimentos.
- -El rango de temperatura de funcionamiento es de -10 ℃ a 150 ℃.
Tamaño
RF2040～RF2080
Tipo de archivo adjunto
El archivo adjunto es
No existe.
Cadena tipo RS con unión lambda
cadenas RS con accesorios utiliza casquillo especial impregnado en aceite para satisfacer una amplia gama de necesidades de los clientes en cuanto a sin lubricación y larga vida útil, al mismo tiempo que reduce los costos generales.
Yo contribuiré.
También ofrecemos una línea de doble paso con revestimiento lambda con resistencia a la corrosión mejorada y Serie KF que se pueden utilizar en entornos de alta temperatura.
Cadena tipo RS con unión lambda
Número de modelo RS□□-LMC～
cadenas RS con accesorios utiliza casquillo especial impregnado en aceite para una larga vida útil incluso sin lubricación.
Es una cadena.
- - Mediante el uso casquillo especial impregnado en aceite, se puede utilizar durante largos períodos de tiempo sin lubricación.
- - utiliza un lubricante que Cumple con la norma NSF H1, el cual También Puede utilizarse En maquinaria de procesamiento de alimentos.
- ・Tanto las placas interiores como las exteriores tienen un acabado de óxido negro que les confiere cierta resistencia a la corrosión. El exterior también ofrece una sensación de lujo.
- - El paso de la cadena es pequeño, por lo que se pueden transportar artículos pequeños a intervalos cortos, lo que la hace generalmente adecuada para el transporte de corta distancia.
Tamaño
RS35～RS140
Tipo de archivo adjunto
A1, K1, SA1, SK1, EP
Cadena Lambda Coated RS con accesorios, especificación NP
Número de modelo RS□□-LMCNP～
cadenas RS con accesorios está recubierta para mejorar su resistencia a la corrosión.
Es una cadena.
- -Serie NP: Las placas y los rodillos están niquelados para proporcionar una resistencia leve a la corrosión.
- - utiliza un lubricante que Cumple con la norma NSF H1, el cual También Puede utilizarse En maquinaria de procesamiento de alimentos.
Tamaño
RS35～RS100
Tipo de archivo adjunto
A1, K1, SA1, SK1, EP
Cadena RS con accesorio Lambda, especificación KF
Número de modelo RS□□-LMCKF～
Se han integrado las especificaciones para la Cadena Lambda convencional resistente al calor y Cadena Lambda para maquinaria alimentaria.
- ・Aceite lubricante especial resistente a la evaporación y al deterioro incluso en entornos de alta temperatura (de 150 °C a 230 °C), que proporciona un rendimiento máximo.
Presenta resistencia al desgaste. - - utiliza aceite certificado de grado NSF-H1 respetuoso con el medio ambiente, por lo que También Puede utilizarse En maquinaria alimentaria.
Tamaño
RS40～RS80
Tipo de archivo adjunto
A1, K1, SA1, SK1, EP
Cadena RS de larga duración con accesorios lambda
Número de modelo RS□□-LMCX～
Esta es una cadena RS con accesorios que mejora significativamente la resistencia al desgaste de las Cadena Lambda.
- - Vida útil ultralarga: El sello de fieltro mejora significativamente la resistencia al desgaste de Cadena Lambda.
- ・El lubricante para casquillo especial impregnado en aceite se ha mejorado para cumplir con las normas NSF H1, lo que lo hace adecuado para su uso en maquinaria de procesamiento de alimentos.
- Compatible con Cadena Lambda. Sin embargo, la longitud del pin es mayor que la de Cadena Lambda.
Verifique las dimensiones de los accesorios y si interferirán con el dispositivo. - -El rango de temperatura de funcionamiento es de -10 ℃ a 60 ℃.
Tamaño
RS40～RS100
Tipo de archivo adjunto
A1, K1, SA1, SK1, EP
Cadena Lambda con pasador hueco RS
Número de modelo RS□□-LMCHP～
Esta es una cadena RS Pasador Hueco con especificación Lambda que tiene orificios en los pasadores que se pueden usar para colocar varios accesorios.
- - Para los bujes Pasador Hueco se utilizan casquillo especial impregnado en aceite, lo que permite utilizarlos durante largos periodos sin lubricación.
- - utiliza un lubricante que Cumple con la norma NSF H1, el cual También Puede utilizarse En maquinaria de procesamiento de alimentos.
- -El rango de temperatura de funcionamiento es de -10 ℃ a 150 ℃.
Tamaño
RS40～RS80
Tipo de archivo adjunto
El archivo adjunto es
No existe.
Cadena de fijación BS Lambda
Esta Cadena Lambda cumple con la norma ISO 606 serie B. Puede utilizarse como reemplazo directo de las cadenas de la serie BS existentes. También ofrecemos Serie KF para la industria alimentaria y entornos de alta temperatura.
Cadena de fijación BS Lambda
Número de modelo RS□□B-LM～
Cadena Lambda compatible con la serie B del estándar ISO606.
- - Gracias al uso de los materiales de cojinetes únicos de Tsubaki, sus propiedades y el aceite lubricante, hemos logrado mejorar la vida útil.
Además, hemos establecido especificaciones que minimizan las variaciones extremas en la calidad y garantizan un rendimiento estable. - -Es posible sustituir directamente las cadenas de la serie BS ya instaladas en equipos fabricados en Europa.
- - En hilo único de 08B a 16B se utiliza un pasador con una forma especial, lo que permite un "corte y unión sencillos".
- - Reducción del alargamiento inicial: Se logra una reducción significativa del alargamiento inicial, lo que reduce el trabajo de ajuste.
- - utiliza un lubricante que Cumple con la norma NSF H1, el cual También Puede utilizarse En maquinaria de procesamiento de alimentos.
Tamaño
RS08B～RS24B
Tipo de archivo adjunto
A1, K1, SA1, SK1, EP
Serie KF
Número de modelo RS□□B-LMCKF～
Esta Cadena Lambda cumple con las normas BS y puede utilizarse en la industria alimentaria y en zonas de alta temperatura.
- - Puede utilizarse en rangos de temperatura elevados, desde -10 °C hasta 230 °C. Lubricación estable y resistencia al desgaste.
- - utiliza un lubricante que Cumple con la norma NSF H1, el cual También Puede utilizarse En maquinaria de procesamiento de alimentos.
- ・Utilice piñones para cadena Rodillo S (serie B según norma ISO). (Fabricados a medida)
Tamaño
RS08B～RS16B
Tipo de archivo adjunto
A1, K1, SA1, SK1, EP
Cadena de rodillos Lambda RF
Cadena de rodillos Lambda RF
Número de modelo RF□□B-LMC～
Se trata de una cadena de rodillos RF con especificación lambda para transporte de carga directa. Permite el transporte sin lubricación.
- - Una cadena de rodillos con placas ovaladas, adecuada para el transporte de mercancías colocándolas directamente sobre la cadena.
- - utiliza un lubricante que Cumple con la norma NSF H1, el cual También Puede utilizarse En maquinaria de procesamiento de alimentos.
- - Piñón: Se pueden utilizar piñones RS.
- ・Temperatura ambiente de uso: -10 ℃ a 150 ℃
Tamaño
RF35～RF100
Tipo de archivo adjunto
El archivo adjunto es
No existe.
Puntos a tener en cuenta al considerar y adoptar Cadena Lambda
- 1. Prevención de la contaminación por cuerpos extraños: No utilice la cadena en casos en los que entre en contacto directo con los alimentos o cuando exista riesgo de que restos de pelado o polvo de desgaste puedan entrar en los alimentos.
Incluso cuando se utilice en entornos distintos al alimentario donde los restos de desprendimiento o el polvo de desgaste sean un problema, tome medidas para evitar la entrada de materia extraña, como por ejemplo la instalación de una cubierta adecuada.
El niquelado no está sujeto a regulación bajo la Ley de Higiene Alimentaria ni la Ley de Seguridad y Salud Industrial, pero tenga cuidado si le preocupa que el niquelado se desprenda. - 2. Respecto al aceite del producto: Dependiendo de las condiciones de uso, el aceite impregnado en los bujes puede salpicar.
Debido a razones de fabricación, Cadena Lambda tiene una pequeña cantidad de aceite que no cumple con la norma NSF H1.
Si se pierde el aceite impregnado en el buje, este se agotará rápidamente, lo que provocará un mayor desgaste y el fin de su vida útil. - 3. Si hay polvo u otros residuos en el entorno operativo, el producto puede desgastarse y llegar al final de su vida útil antes de lo esperado.
No utilice el buje en un entorno que contenga productos químicos, solventes o agentes desengrasantes que puedan eliminar el aceite impregnado en el buje, ni en agua o al vacío.
Cadena Lambda no está recubierta con aceite antioxidante, por lo que debe almacenarse lejos de altas temperaturas, humedad y polvo. - 4. Compruebe que no haya interferencias con el equipo. La longitud de los pasadores para cadenas sin lubricación varía según el grosor de las placas exterior e interior y si se utiliza o no una junta de fieltro.
Los pasadores son más largos que los de Cadena de rodillos RS, por lo que le rogamos que compruebe que no interfieran con el equipo al sustituirlos.
