Piezas de la guía de cadena: Rodillo de retorno/Brida guía

A los detalles del producto
  • Brida guía/rodillo de retorno
  • Utilizar como receptor de cadena en vía de retorno de la cinta transportadora.
  • Nota: No se puede utilizar con cadenas acumuladoras ni Mesas con rodillo plástico.

  • Objetivo

    Utilizar como receptor de cadena en vía de retorno de la cinta transportadora.

    La rotación de los rodillos reduce la resistencia al deslizamiento y disminuye los arañazos en la superficie superior de la cadena.

    Utilícese junto con una brida guía.

  • Imagen de uso

    Rodillo de retorno

    [Haga clic para ampliar]

    Rodillo de retorno

    [Haga clic para ampliar]

lista de bridas de rodillo/guía de retorno

rodillo de retorno de diámetro pequeño

tipo -
Número de modelo TP-RR20650 TP-RR30850 TP-RR41050
Otras características -
número de modelo de brida guía aplicable TP-DP206 TP-DP308 TP-DP410
Número de modelo de piñón aplicable -
número de modelo de espaciador aplicable -
Número de modelo de lavadora aplicable -
Número de modelo de riel dedicado -
Número de modelo de zapata deslizante aplicable -
forma
Material del cuerpo poliamida
Color exterior de la carrocería negro
Material exterior -
Color de la apariencia exterior -
Color exterior del rodillo -
Material para pernos de cabeza hexagonal y pasador -
Diámetro exterior mm Φ20 Φ32 Φ40
Diámetro interior mm Φ6.5 Φ8.5 Φ10.5
Ancho en mm 49
Producto equivalente a MB -

Rodillo de retorno

tipo -
Número de modelo TP-RR41532 TP-RR41544 TP-RR42032 TP-RR42044
Otras características -
número de modelo de brida guía aplicable TP-DP415 TP-DP420
Número de modelo de piñón aplicable -
número de modelo de espaciador aplicable -
Número de modelo de lavadora aplicable -
Número de modelo de riel dedicado -
Número de modelo de zapata deslizante aplicable -
forma
Material del cuerpo poliamida
Color exterior de la carrocería negro
Material exterior -
Color de la apariencia exterior -
Color exterior del rodillo -
Material para pernos de cabeza hexagonal y pasador -
Diámetro exterior mm Φ40
Diámetro interior mm Φ15.5 Φ20.5
Ancho en mm 82 114 82 114
Producto equivalente a MB -
tipo -
Número de modelo TP-RR61532 TP-RR61544 TP-RR62032 TP-RR62044
Otras características -
número de modelo de brida guía aplicable TP-DP615 TP-DP620
Número de modelo de piñón aplicable -
número de modelo de espaciador aplicable -
Número de modelo de lavadora aplicable -
Número de modelo de riel dedicado -
Número de modelo de zapata deslizante aplicable -
forma
Material del cuerpo poliamida
Color exterior de la carrocería negro
Material exterior -
Color de la apariencia exterior -
Color exterior del rodillo -
Material para pernos de cabeza hexagonal y pasador -
Diámetro exterior mm Φ60
Diámetro interior mm Φ15.5 Φ20.5
Ancho en mm 82 114 82 114
Producto equivalente a MB -

rodillos de retorno de pequeño diámetro y bridas guía para rodillos de retorno

tipo -
Número de modelo TP-DP206 TP-DP308
Otras características -
número de modelo de rodillo de retorno aplicable TP-RR20650 TP-RR30850
Número de modelo de piñón aplicable -
número de modelo de espaciador aplicable -
Número de modelo de lavadora aplicable -
Número de modelo de riel dedicado -
Número de modelo de zapata deslizante aplicable -
forma
Material del cuerpo poliamida
Color exterior de la carrocería negro
Material exterior -
Color de la apariencia exterior -
Color exterior del rodillo -
Material para pernos de cabeza hexagonal y pasador -
Diámetro exterior mm Φ32 Φ45
Diámetro interior mm Φ6.5 Φ8.5
Ancho en mm -
Producto equivalente a MB -
tipo -
Número de modelo TP-DP410 TP-DP415 TP-DP420
Otras características -
número de modelo de rodillo de retorno aplicable TP-RR41050 TP-RR41532, TP-RR41544 TP-RR42032, TP-RR42044
Número de modelo de piñón aplicable -
número de modelo de espaciador aplicable -
Número de modelo de lavadora aplicable -
Número de modelo de riel dedicado -
Número de modelo de zapata deslizante aplicable -
forma
Material del cuerpo poliamida
Color exterior de la carrocería negro
Material exterior -
Color de la apariencia exterior -
Color exterior del rodillo -
Material para pernos de cabeza hexagonal y pasador -
Diámetro exterior mm Φ55
Diámetro interior mm Φ10.5 Φ16 Φ21
Ancho en mm -
Producto equivalente a MB -
tipo -
Número de modelo TP-DP615 TP-DP620
Otras características -
número de modelo de rodillo de retorno aplicable TP-RR61532, TP-RR61544 TP-RR62032, TP-RR62044
Número de modelo de piñón aplicable -
número de modelo de espaciador aplicable -
Número de modelo de lavadora aplicable -
Número de modelo de riel dedicado -
Número de modelo de zapata deslizante aplicable -
forma
Material del cuerpo poliamida
Color exterior de la carrocería negro
Material exterior -
Color de la apariencia exterior -
Color exterior del rodillo -
Material para pernos de cabeza hexagonal y pasador -
Diámetro exterior mm Φ80
Diámetro interior mm Φ16 Φ21
Ancho en mm -
Producto equivalente a MB -

Rodillo de retorno dividido a izquierda y derecha

tipo -
Número de modelo TP-C122113NT-RR TP-C12535NT-RR TP-C122116NT-RR TP-C12536NT-RR
Otras características Sin brida guía Con brida guía
número de modelo de brida guía aplicable TP-C12842T-GF TP-C12534T-GF -
Número de modelo de piñón aplicable -
número de modelo de espaciador aplicable -
Número de modelo de lavadora aplicable -
Número de modelo de riel dedicado -
Número de modelo de zapata deslizante aplicable -
forma
Material del cuerpo poliamida
Color exterior de la carrocería negro
Material exterior -
Color de la apariencia exterior -
Color exterior del rodillo -
Material para pernos de cabeza hexagonal y pasador -
Diámetro exterior mm Φ60 Φ75
Diámetro interior mm Φ15.5 Φ20.5 Φ15.5 Φ20.5
Ancho en mm 40.5 43
Producto equivalente a MB MB554-695141-RR MB554-695171-RR MB556-695221-RR MB556-695251-RR

Brida guía (no se incluye la brida guía del rodillo de retorno dividido izquierdo y derecho)

tipo -
Número de modelo TP-C12842T-GF TP-C12534T-GF
Otras características -
número de modelo de rodillo de retorno aplicable TP-C122113NT-RR TP-C12535NT-RR
Número de modelo de piñón aplicable -
número de modelo de espaciador aplicable -
Número de modelo de lavadora aplicable -
Número de modelo de riel dedicado -
Número de modelo de zapata deslizante aplicable -
forma
Material del cuerpo poliamida
Color exterior de la carrocería verde
Material exterior -
Color de la apariencia exterior -
Color exterior del rodillo -
Material para pernos de cabeza hexagonal y pasador -
Diámetro exterior mm Φ70
Diámetro interior mm Φ15.5 Φ20.5
Ancho en mm -
Producto equivalente a MB -

Haga clic aquí para ver los rodillos de retorno para cadena superior inoxidable.

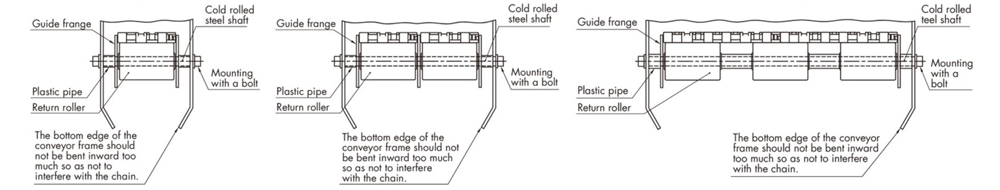

■ (Diámetro pequeño) Brida guía/rodillo de retorno

rodillo de retorno de diámetro pequeño

■Rodillo de retorno dividido izquierdo y derecho/brida guía (para rodillos de retorno divididos izquierdo y derecho sin brida guía)

1. Normal

generalmente

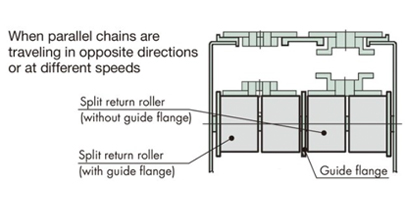

2. Cuando las dos cadenas se mueven en direcciones opuestas o a velocidades diferentes

Cuando las dos cadenas se mueven en direcciones opuestas o a velocidades diferentes

Nota: Si el ancho de la placa superior es de 83 mm o más, ajústela utilizando tubos de PVC o algo similar en lugar de piezas de distancia.

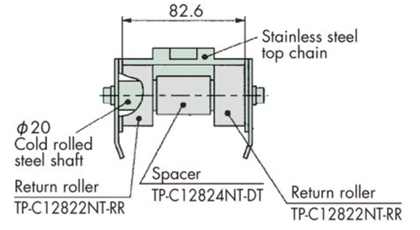

■ Rodillos de retorno (para cadena superior de acero inoxidable)/separadores

Para cadena superior de acero inoxidable

Nota: Cuando se combina con una cadena de plástico, el rodillo de retorno de una cadena superior de acero inoxidable no girará y la superficie superior de la placa puede desgastarse de manera desigual.

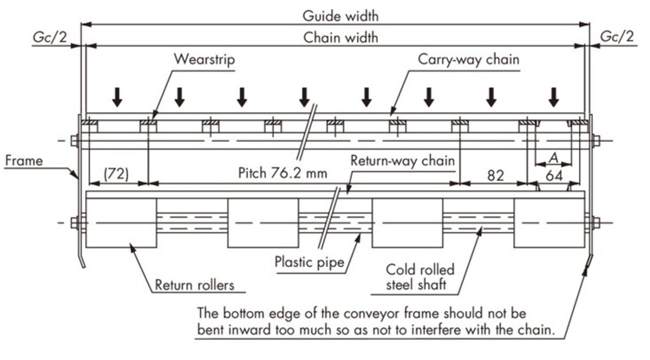

■Cuando se utiliza con cadena modular plástica anchas

Para cadena superior de acero inoxidable
