Piezas de soporte del marco Soporte superior lateral
- Soporte superior lateral
- La estructura de la cinta transportadora puede sujetarse lateralmente.
-
Objetivo
Sostiene el bastidor de la cinta transportadora lateralmente.
Adecuado para fijar bandejas a la parte inferior de transportadores o para transportadores con estructuras simples.
-
Imagen de uso
[Haga clic para ampliar]
[Haga clic para ampliar]

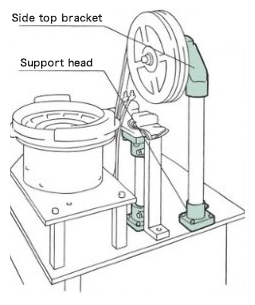

Utilizar como archivo adjunto
[Haga clic para ampliar]
Para obtener una lista de las piezas de soporte del bastidor y las combinaciones de piezas aplicables para cada tubería, consulte la tabla de combinaciones de piezas aplicables por tamaño de tubería a continuación.
Combinaciones de piezas aplicables según el tamaño de la tubería
Lista de soportes superiores laterales
| Número de modelo | TP-C14748NT-STB |
|---|---|
| tipo | - |
| Diámetro nominal de la tubería en mm | Φ48.6 |
| Diámetro exterior de la tubería en mm | 1½ |
| Tamaño del perno | - |
| forma | |
| Material del cuerpo | poliamida reforzada |
| Color exterior de la carrocería | negro |
| Materiales para pernos, tuercas y arandelas | acero inoxidable |
| Material del perno | - |
| Material de arbusto | - |
| Material de nuez | - |
| Material para pernos y tuercas de pie | - |
| Material de almohadilla de goma antideslizante | - |
| color exterior de la almohadilla de goma antideslizante | - |
| Producto equivalente a MB | MB199-59171-STB |
Instrucciones de manejo del soporte superior lateral
Si quitas la placa divisoria del soporte superior lateral, puedes usarlo como orificio de montaje para una barra redonda de refuerzo.

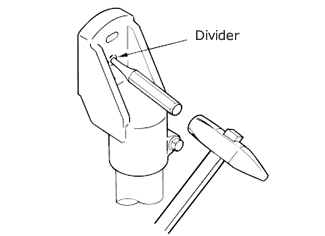

[Procedimiento de extracción de la placa divisoria]
Coloque el punzón sobre la línea punteada como se muestra en la figura de la derecha y golpee ligeramente con un martillo para retirar la partición.
