Guía de productos canal guía /rodillo
- Guía lateral del módulo de rodillos/ canal guía
- Como guía adicional, evita que los objetos transportados se vuelquen y reduce los arañazos.
- También están disponibles guías laterales con módulo de rodillos (para líneas curvas), ideales para guiar en áreas con alta acumulación.
Tenemos una alineación. - El rodamiento de los rodillos reduce los arañazos en los artículos transportados.
-
Objetivo
Canal guía:
Evita que los artículos transportados se vuelquen y reduce los arañazos.Guía lateral del módulo de rodillos:
Ideal como guía para zonas con alta acumulación y tramos transporte curvo. -
Imagen de uso
■ Canal guía
[Haga clic para ampliar]
[Haga clic para ampliar]
Para obtener una lista de las piezas y combinaciones de la guía de productos, consulte la lista de combinaciones de piezas de la guía de productos a continuación.
Ejemplo de aplicación de guía lateral para módulo de rodillos/ canal guía

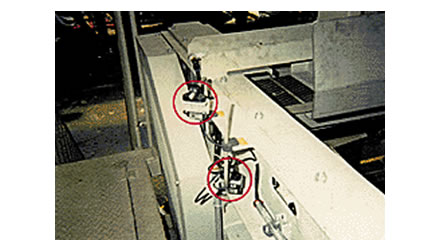

Ejemplo de adopción 1
Piezas utilizadas
- Abrazadera canal guía
- • Juntas canal guía
- • Canal guía
Puntos clave y beneficios de la contratación
- ・También se puede utilizar con canal guía de otras marcas
- Se puede instalar tanto en el lateral como en la parte inferior.
- Fácil de ajustar hacia arriba y hacia abajo

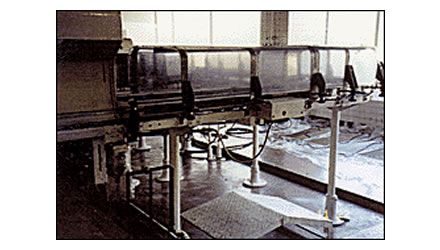

Ejemplo de adopción 2
Piezas utilizadas
- - Abrazadera en forma de T
- • Juntas canal guía
- • Canal guía
Puntos clave y beneficios de la contratación
- - Puede utilizarse eficazmente en el lateral de una cinta transportadora.

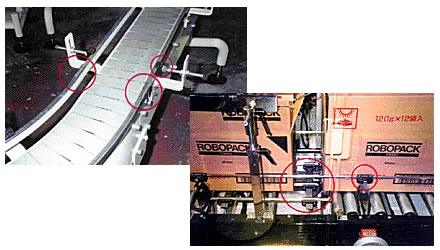

Ejemplo de adopción 3
Piezas utilizadas
- • Canal guía
- • Soporte guía
Puntos clave y beneficios de la contratación
- - La guía se puede ajustar cuando se utiliza junto con un soporte guía.
- El soporte guía se instala orientado hacia abajo, lo que permite ajustar la guía sin abrir la tapa.

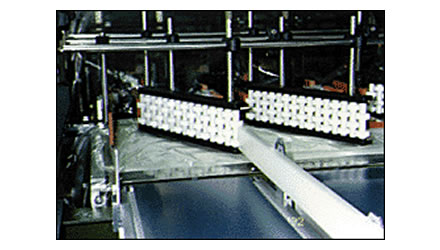

Ejemplo de adopción 4
Piezas utilizadas
- - Guía lateral del módulo de rodillos
Puntos clave y beneficios de la contratación
- - Evita arañazos en los artículos transportados en el punto de recogida.
Lista de guías laterales para módulos de rodillos/ canal guía
Canal guía
| Número de modelo | TP-C19S00130-3MT-GR | TP-C19S00165-3MT-GR | TP-C19050LT-GR |
|---|---|---|---|
| forma |  |
 |
 |
| Material canal guía | polietileno de ultra alto peso molecular | ||
| Color exterior canal guía | blanco | negro | |
| Material del marco | acero inoxidable | - | |
| color exterior del marco | - | ||
| Material del rodillo | - | ||
| Color exterior del rodillo | - | ||
| Material del pasador | - | ||
| color de apariencia del pin | - | ||
| Material de retención | - | ||
| color exterior del retenedor | - | ||
| Material del canal | - | ||
| color exterior del canal | - | ||
| Producto equivalente a MB | MB317-69072-GR | MB273-66791-GR | MB296-68811-GR |
Guía lateral del módulo de rodillos (tipo curvo)
| Número de modelo | TP-C16801KT-ARG |
|---|---|
| forma |  |
| Material canal guía | - |
| Color exterior canal guía | - |
| Material del marco | poliamida reforzada |
| color exterior del marco | negro |
| Material del rodillo | Poliacetal |
| Color exterior del rodillo | blanco |
| Material del pasador | Poliacetal |
| color de apariencia del pin | negro |
| Material de retención | - |
| color exterior del retenedor | - |
| Material del canal | - |
| color exterior del canal | - |
| Producto equivalente a MB | MB580-603292-ARG |
