Disco de esquina específico tipo TPUSR de Cadena superior de plástico
- Disco de esquina para Cadena superior de plástico de plástico TPUSR550/TPUSR826
-
Objetivo
Disco de esquina para tipo TPUSR.
Si el diseño curvo requiere un radio de curvatura lateral mínimo (R=150 mm), recomendamos utilizar discos de esquina.
Se espera que reduzca la carga de tensión y el desgaste, y que también suprima la aparición de pulsaciones.
Lista de discos de esquina para Cadena superior de plástico TPUSR550/TPUSR826
| tipo | - | |||
|---|---|---|---|---|
| Objetivo | Lado de transporte | vía de retorno | Lado de transporte | vía de retorno |
| Número de modelo | TPUSR550-CD-R150C | TPUSR550-CD-R150R | TPUSR826-CD-R150C | TPUSR826-CD-R150R |
| Tipo de cadena aplicable | TPUSR550, TPUSR550P | TPUSR826, TPUSR826P | ||
| Paso de cadena aplicable en mm | 31.75 | |||
| Tipo de piñón aplicable | - | |||
| Brida guía aplicable | - | |||
| Centro aplicable | - | |||
| forma | |
|||
| Material del cuerpo | polietileno de ultra alto peso molecular | |||
| Grado del material | - | |||
| Color exterior de la carrocería | blanco | verde | ||
| color exterior del pomo | - | |||
| Material de rodamiento | - | |||
| Material del anillo de sellado | - | |||
| Estructura | - | |||
| tornillos de cabeza avellanada | inoxidable | |||
| Material para pernos y tuercas | - | |||
| Número de dientes | - | |||
| número efectivo de dientes | - | |||
| forma del orificio del eje | - | |||
| Dimensiones del orificio del eje (mm) | - | |||
| orificio piloto (mm) | - | |||
| Diámetro máximo del orificio del eje (mm) | - | |||
| Ancho en mm | - | |||
| Longitud en mm | - | |||
| Radio de curvatura lateral de la cadena R mm | 150 | |||

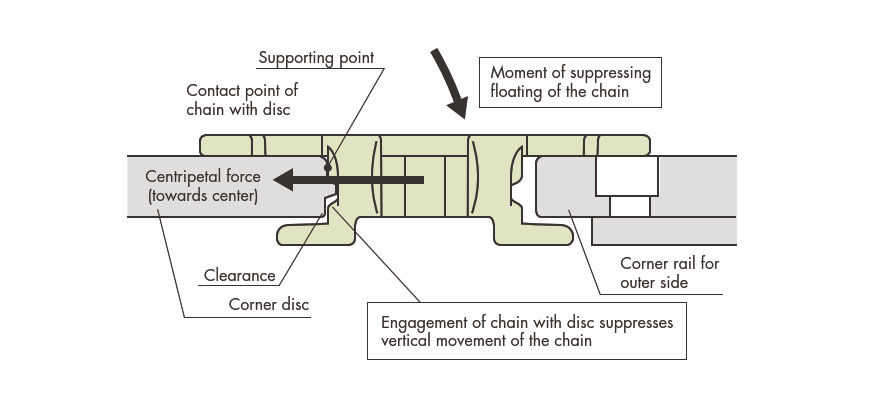

Mecanismo de prevención de flotación
Ejemplo de visualización del número de modelo
| TPUSR826 | - | CD | - | R150 | R |
| ｜ Modelo |
｜ abreviatura CD: Disco de esquina |
｜ radio de curvatura lateral de la cadena |
｜ R: Para vía de retorno |
