Barra de nariz para cadena modular plástica serie BT5
- Barra de nariz para cadena modular plástica serie BT5
- Al combinarlo con la cadena modular plástica de la serie BT5, se puede reducir el espacio muerto en las juntas del en línea.
-
Objetivo
Al instalar una barra de tope al final de la cinta transportadora, se puede reducir el espacio muerto entre cintas.
Ideal para transportar artículos pequeños cuando existe la preocupación de que los artículos puedan quedar atrapados entre las cintas transportadoras.
-

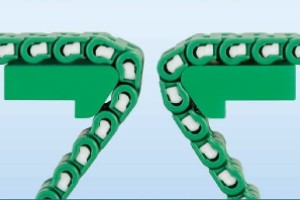

Imagen de uso
[Haga clic para ampliar]
Lista de barras de nariz para cadena modular plástica serie BT5
Tipo de rodamiento
| tipo | - | |
|---|---|---|
| Objetivo | - | |
| Número de modelo | BT5-NB75-D19 | BT5-NB151-D19 |
| Tipo de cadena aplicable | BTN5, BTN5-A | |
| Paso de cadena aplicable en mm | 15 | |
| Tipo de piñón aplicable | - | |
| Brida guía aplicable | - | |
| Centro aplicable | - | |
| forma |  |
 |
| Material del cuerpo | polietileno de ultra alto peso molecular | |
| Grado del material | 10-100 | |
| Color exterior de la carrocería | blanco | |
| color exterior del pomo | - | |
| Material de rodamiento | - | |
| Material del anillo de sellado | - | |
| Estructura | - | |
| tornillos de cabeza avellanada | - | |
| Material para pernos y tuercas | - | |
| Número de dientes | - | |
| número efectivo de dientes | - | |
| forma del orificio del eje | - | |
| Dimensiones del orificio del eje (mm) | - | |
| orificio piloto (mm) | - | |
| Diámetro máximo del orificio del eje (mm) | - | |
| Ancho en mm | 75 | 151 |
| Longitud en mm | - | |
| Radio de curvatura lateral de la cadena R mm | - | |
Ejemplo de visualización del número de modelo
| BT5 | - | NB | 151 | - | D19 |
| ｜ Modelo |
｜ ｜ ｜ ｜ |
｜ Ancho del cuerpo 151: 151 mm |
｜ Diámetro de la punta D19: Φ19 |
||
| abreviatura Nota: Barra nasal |
|||||
