cadena modular plástica tipo WT1515G-M
- チェーンピッチ
15mm - Para transporte recto
- Tipo cerrado
- La serie WT1510 es ideal para reemplazar cintas transportadoras, ya que puede alojar cadenas con anchos de 50 mm y 100 mm, igual que las cintas transportadoras.
- Con una pequeña distancia entre ejes, es adecuado para transportar objetos pequeños.
Características
-
- Se añadió un ancho de cadena de 100 mm.
Puede alojar anchos de 50 mm y 100 mm, igual que las cintas transportadoras, lo que facilita su sustitución.
-
- Incluye un accesorio para evitar que se desvíe
Es ideal para sistemas de filtrado individual con una diferencia de velocidad entre el lado izquierdo y el derecho.
-
・Placa muerta sin diseño (disposición ortogonal)
Se pueden utilizar barras de nariz (también es posible la disposición en línea).
Al combinar una cinta transportadora que utiliza una barra de nariz con el tipo WT1505GTO-M, es posible una disposición ortogonal, sin que quede material transportado.
En comparación con el uso de una cinta curva, requiere menos espacio y menos motores, y no es necesario realizar ajustes (diferencia de altura) al realizar la transferencia entre la parte delantera y trasera de la cinta transportadora curva.

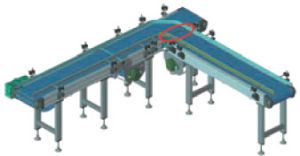

Cadena modular plástica
Número de motores: 2 / Ajuste de transferencia: 1 posición

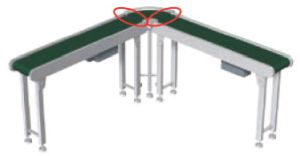

Ejemplo 1 de cinta transportadora
Número de motores: 3 / Ajuste de transferencia: 2 posiciones

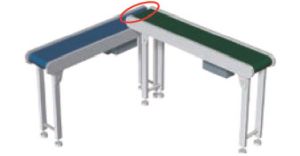

Ejemplo 2 de cinta transportadora
Número de motores: 2 / Ajuste de transferencia: Diferencia de altura
○: Puntos de ajuste de transferencia
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| Medio | ● | ● | △ | ● | ● | ● | ● | ● | ● |
| pequeño | ● | ● | △ | ● | ● | ● | ● | ● | ● |
Objetivo
- ■ Transporte de contenedores pequeños y ligeros
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 15 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| - | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | Accesorio para evitar desvíos disponible |
| Modelo | WT1515G-M |
|
|
| Ancho de cadena mm | 50, 100 |
