cadena modular plástica tipo BTM8H
- チェーンピッチ
25.4mm - Para transporte recto
- Tipo cerrado
- tipo de imán
- Serie BT8 con imanes integrados en el enlace del módulo
- Ideal para el transporte por succión de artículos transportados (materiales magnéticos).
Características
- Los imanes incrustados en los eslabones atraen el objeto transportado (material magnético), permitiendo el transporte inclinado.
- - No se utilizan vuelos, evitando así los daños causados por la interferencia entre el artículo transportado y los vuelos.
- Nota: Dado que la posición de montaje del imán requiere consulta con nosotros, se requiere un pedido especial.

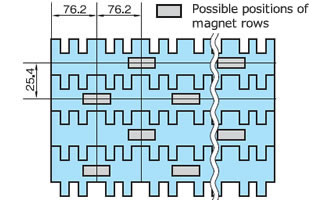

Diagrama del modelo de imán
- El imán puede instalarse en cualquier posición posible y puede seleccionarse según la aplicación y los artículos transportados.
Nota: Consulte el diagrama de la derecha para conocer la posición de instalación.
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | △ | △ | ○ | △ | △ | ○ | △ | △ |
| Medio | ○ | ○ | △ | ● | △ | △ | ● | △ | △ |
| pequeño | ○ | ○ | △ | ● | △ | △ | ● | △ | △ |
Objetivo
- ■ Transporte inclinado de piezas metálicas
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 25.4 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| tipo de imán | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | - |
| Modelo | BTM8H |
|
|
| Ancho de cadena mm | 152.4～ |
| Unidad organizativa | Cada 152,4 mm |
