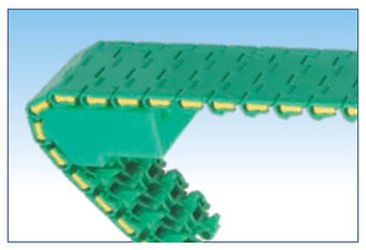

cadena modular plástica tipo WT1515-W/WT1515G-W/WT1516-W
- チェーンピッチ
15mm - Para transporte recto
- Tipo cerrado
- Tipo abierto
- La serie WT1510 es ideal para reemplazar transportadores de banda plana
- Es compatible con cintas transportadoras de anchos de 50mm y 100mm, por lo que es ideal para sustituir transportadores de banda.
- Es ideal para el transporte de contenedores en la industria de bebidas, así como pequeños contenedores y piezas de maquinaria.
- ¡Elimine el trabajo que requiere el diseño problemático de transportadores! Compatible con las mini transportadoras WinCS, que se pueden pedir simplemente introduciendo el número de modelo.
Características
-
- Ancho de cadena adecuado para sustituir cintas transportadoras
Es compatible con cintas transportadoras de 50 mm y 100 mm de ancho, lo que la hace ideal para reemplazar cintas transportadoras.
-
- El uso de pasadores ranurados facilita el trabajo cortar y conectar.
Las cadenas de 50 mm y 100 mm de ancho utilizan un "pasador ranurado" con un tapón integrado.
Las cadenas se pueden cortar y conectar fácilmente, lo que reduce la cantidad de trabajo necesario para su instalación y mantenimiento.

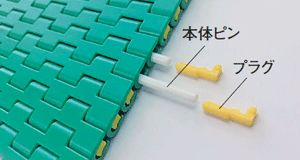

Ancho de cadena 50 mm/100 mm Ancho de cadena de 150 mm o más Especificaciones del pasador de ranura Cuerpo principal + método de fijación del enchufe
*Si el ancho supera los 100 mm, se utilizará el método de fijación de pasador + enchufe del cuerpo principal.
-
・Comparación de transportadores cadena modular plástica y transportadores de banda (disposición ortogonal)
En comparación con el uso de una cinta transportadora curva, requiere menos espacio y menos motores.
Cadena modular plástica
Número de motores: 2 / Ajuste de transferencia: 1 posición
Ejemplo 1 de cinta transportadora
Número de motores: 3 / Ajuste de transferencia: 2 posiciones
Ejemplo 2 de cinta transportadora
Número de motores: 2 / Ajuste de transferencia: Diferencia de altura
○: Puntos de ajuste de transferencia
-
・Diseño de en línea de la barra de nariz
Utilizando una barra nasal, también es posible en línea.
Nota) *Las piezas marcadas con un asterisco (*) pueden requerir ajustes dependiendo de los artículos transportados.
-
- Disposición ortogonal
Al combinarla con la cadena transversal de la serie WT1500 (cadena tipo GTO/TOD), las excelentes propiedades de deslizamiento de cadena modular plástica permiten

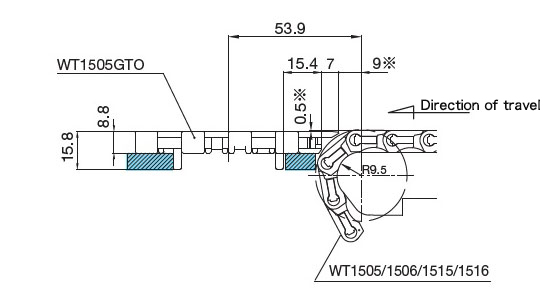

También es posible una disposición ortogonal, sin elementos transportados restantes.Disposición ortogonal con WT1505GTO
Nota) *Las piezas marcadas con un asterisco (*) pueden requerir ajustes dependiendo de los artículos transportados.

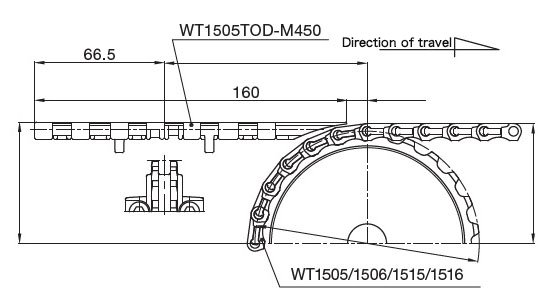

Disposición ortogonal con WT1505TOD

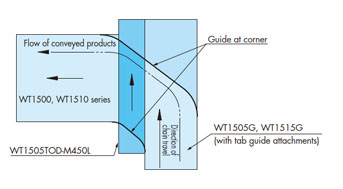

Vista superior de disposición ortogonal
-
-Disponible accesorio para evitar desvíos
El modelo WT1515G-W viene con un accesorio para evitar la desviación, incluso a altas velocidades, y garantiza un transporte estable incluso al transferir materiales horizontalmente entre cintas transportadoras.
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | ○ | ○ | △ | ○ | ○ | ○ | ○ | ○ | ○ |
| Medio | ● | ● | △ | ● | ● | ● | ● | ●* | ● |
| pequeño | ● | ● | ○ | ● | ● | ● | ● | ●* | ● |
Objetivo
- ■Transporte de contenedores pequeños
- ■Transporte de contenedores en la industria de bebidas
- ■Transporte de piezas de máquinas
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 15 | ||
|---|---|---|---|
| Objetivo | Para transporte recto | ||
| Tipo de cadena | Tipo cerrado | Tipo abierto | |
| - | |||
| Especificaciones de la cadena del cuerpo principal | - | ||
| Tipo de pin | - | ||
| Material del pasador | - | ||
| Forma de alfiler | - | ||
| Espesor de la placa superior mm | - | ||
| Material de empuje | - | ||
| Otras características | - | Accesorio para evitar desvíos disponible | - |
| Modelo | WT1515-W | WT1515G-W | WT1516-W |
|
 |
 |
|
| Ancho de cadena mm | 50～2300 | 100～2300 | 50～2300 |
| Unidad organizativa | Cada 50 mm | ||
