cadena modular plástica tipo WT1515F-W/WT1516F-W/WT1515T-FW/WT1516T-FW
- チェーンピッチ
15mm - Para transporte recto
- Tipo cerrado
- Tipo abierto
- Tipo de vuelo
- La serie WT1510 de cadena modular plástica ideales para sustituir correas planas, ahora incluye un tipo de vuelo.
- Es posible el transporte inclinado de cajas, estuches, artículos sueltos, etc.
Características
-
• La altura de vuelo puede seleccionarse según el uso previsto.
Se ofrecen alturas de vuelo de 10 mm y 50 mm, lo que le permite seleccionar la altura de vuelo que mejor se adapte a sus condiciones de transporte.
Nota) Se pueden solicitar alturas de vuelo distintas de 10 mm y 50 mm.
Altura de vuelo 10 mm
Altura de vuelo 50 mm
-
・Disponible con hendiduras de 0 mm y 25 mm
Se utiliza para soportar la cadena con rodillos en vía de retorno.
Dependiendo de las condiciones de transporte, también se puede utilizar una hendidura de 0 mm.
Nota
1. El ancho de la hendidura de 25 mm indica una hendidura doble.

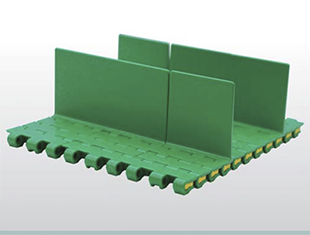

Se pueden solicitar hendiduras distintas a 2,25 mm.Hendidura de 0 mm

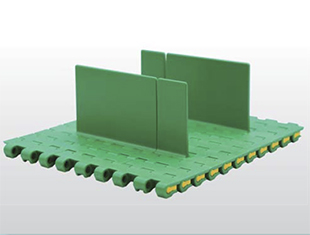

Hendidura de 25 mm
-

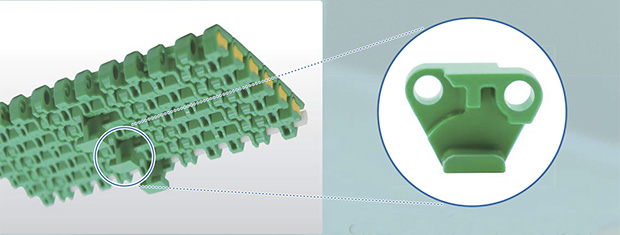

-pestañas antideslizantes evita que la cadena flote hacia arriba
Los modelos WT1515T-FW y WT1516T-FW utilizan pestañas antideslizantes para evitar que la cadena flote hacia arriba.
pestañas antideslizantes
-
- El uso de pasadores ranurados facilita el trabajo cortar y conectar.
Las cadenas con anchos de 50 mm y 100 mm utilizan un "pasador ranurado" que combina el tapón y el pasador.
Las cadenas se pueden cortar y conectar fácilmente, lo que reduce la cantidad de trabajo necesario para su instalación y mantenimiento.
También admite el sistema convencional de clavija + enchufe del cuerpo principal.
Nota
1. Las especificaciones de alta temperatura (HTW) y rayos ultravioleta (UVR) no son compatibles con el método de pasador de ranura.
2. Las cadenas de 150 mm o más de ancho se asegurarán con un pasador y un tapón.método de pasador hendido
Método de fijación del cuerpo principal mediante pasador y enchufe
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| Medio | △ | △ | △ | ○ | △ | ○ | ○ | △* | △ |
| pequeño | ○ | ● | △ | ● | ○ | ● | ● | △* | △ |

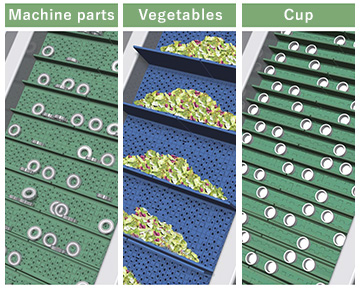

Objetivo
- ■Transporte de piezas de máquinas
- ■ Transporte de vegetales
- ■Transporte de tapones de envases de bebidas
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 15 | |||
|---|---|---|---|---|
| Objetivo | Para transporte recto | |||
| Tipo de cadena | Tipo cerrado | Tipo abierto | ||
| Tipo de vuelo | ||||
| Especificaciones de la cadena del cuerpo principal | - | |||
| Tipo de pin | - | |||
| Material del pasador | - | |||
| Forma de alfiler | - | |||
| Espesor de la placa superior mm | - | |||
| Material de empuje | - | |||
| Otras características | - | Incluye pestañas antideslizantes | - | Incluye pestañas antideslizantes |
| Modelo | WT1515F-W | WT1515T-F-W | WT1516F-W | WT1516T-F-W |
|
 |
 |
 |
|
| Ancho de cadena mm | 50～2300 | 100～2300 | 50～2300 | 100～2300 |
| Unidad organizativa | Cada 50 mm | |||
Catálogos y manuales de instrucciones

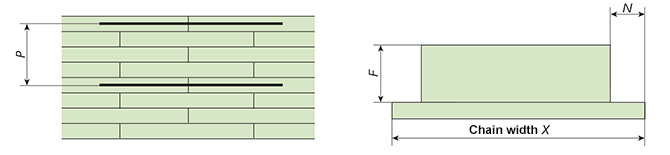

Dimensiones de vuelo
Para instalar los vuelos, determine las siguientes dimensiones:
- Espaciado de instalación de vuelo P (Instalación posible desde 15 mm)
- Altura de vuelo F (elija entre 10 mm o 50 mm)
- - Hendidura N (necesaria para soportar la cadena con rodillos en vía de retorno, 25 mm)
- *Con una hendidura de 0 mm, la cadena no puede ser soportada por rodillos en vía de retorno.
