cadena modular plástica tipo WT1515VG-W
- チェーンピッチ
15mm - Para transporte recto
- Tipo cerrado
- Tipo de caucho
- cadena modular plástica ideal para sustituir correas planas.
- Puede evitar que los artículos transportados se resbalen, lo que lo hace adecuado para el transporte inclinado.
- ¡Elimine el trabajo que requiere el diseño problemático de transportadores! Compatible con las mini transportadoras WinCS, que se pueden pedir simplemente introduciendo el número de modelo.
Características
-
- La superficie engomada proporciona una alta fricción, lo que reduce la probabilidad de que se resbale.
-
- Permite una transición fluida al siguiente proceso.
-
- Ancho de cadena adecuado para sustituir cintas transportadoras
-
• Fácil de mantener y permite reparaciones parciales.
Hemos añadido un tipo de caucho a nuestra serie WT1510 de cadena modular plástica, ideal para sustituir las cintas transportadoras, lo que las hace perfectas para el transporte inclinado.

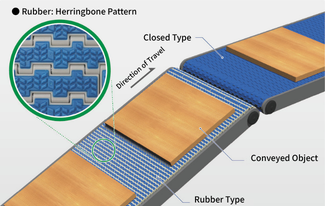

Mediante el uso de moldeo bicolor (moldeo integral de diferentes materiales) y la fijación de caucho en forma de espiga a la superficie de transporte, esta se vuelve altamente friccional, lo que suprime el deslizamiento de los objetos transportados durante el transporte inclinado.
El caucho moldeado de dos colores permite el transporte inclinado con un ángulo de inclinación máximo de 20° (*1).
Además, dependiendo del material del objeto transportado y del entorno operativo, se puede seleccionar el material de caucho óptimo entre dos tipos: "estándar" y "uretano".
Puedes elegir.
■Especificaciones estándar: Excelente resistencia a la hidrólisis, ampliamente compatible con aplicaciones generales de transporte inclinado.
■Especificaciones del uretano: Su excelente resistencia al desgaste suprime la fricción y la adhesión de partículas de desgaste a objetos transportados con acabado de espejo (※2).
| Resistencia a la abrasión | fuerza de fricción | resistencia a la hidrólisis | Adhesión de caucho | ||
|---|---|---|---|---|---|
| Uretano |  |
◎ | ◎ | × | ○ |
| Estándar |
| ○ | ○ | ○ | ◎ |
*1) El ángulo de inclinación máximo es una estimación en condiciones sin lubricación. Puede variar según las condiciones de transporte y las especificaciones.
*2) Haga clic aquí para ver los resultados de las pruebas comparativas sobre el transporte de vidrio.
Resultados de la prueba de transporte de vidrio
Paquete estándar
En la superficie del cristal se aprecian marcas de roce de goma y partículas de desgaste.
Especificaciones del uretano
La superficie del vidrio presenta una abrasión y adherencia mínimas.
*Basado en las condiciones de prueba de nuestra empresa.

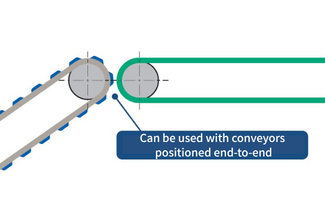

El modelo WT1515VG-W (de goma) permite utilizar la cinta transportadora con las cintas en línea sin necesidad de una placa de transferencia entre ellas, lo que facilita el traslado fluido de los artículos transportados al siguiente proceso.
Es compatible con cintas transportadoras de anchos de 50mm y 100mm, por lo que es ideal para sustituir transportadores de banda.
¡Olvídese de las complicaciones del diseño de transportadores! Solicite su unidad transportadora utilizando solo el número de modelo; es compatible con WinCS mini.
Las cadenas de 50 mm y 100 mm de ancho utilizan un sistema de pasador ranurado con un tapón integrado.
Es fácil de mantener y permite reparaciones parciales.
*1. También es compatible con el método de fijación convencional de clavija + enchufe de la unidad principal.
2. Las cadenas con un ancho de 150 mm o más se asegurarán mediante un método de fijación con pasador y tapón en el cuerpo principal.
método de pasador hendido
Método de fijación de clavija y enchufe de la unidad principal
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| Medio | ○ | ○ | △ | ○ | ○ | ○ | ○ | ○* | ○ |
| pequeño | ● | ● | △ | ● | ● | ● | ● | ●* | ● |
Usos

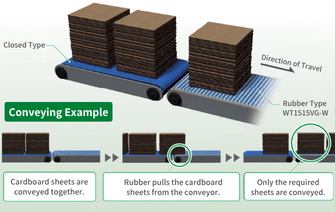

- ■Corte y transporte de láminas de cartón corrugado
Transporte fluido desde una cinta transportadora de tipo cerrado a una cinta transportadora de caucho de alta fricción mediante en línea.
La goma de la sección de transporte sujeta y tira con firmeza de la lámina de cartón ondulado, lo que la hace ideal para aplicaciones en las que solo se necesita cortar y transportar con precisión la cantidad requerida.

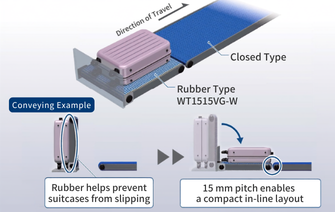

- ■ Transporte de maletas
Gracias a su pequeño paso (paso de cadena de 15 mm), permite una disposición compacta en línea del transportador que minimiza el espacio muerto.
La superficie de transporte de goma de alta fricción proporciona un agarre firme en la parte inferior, evitando que las maletas se deslicen o se vuelquen.
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 15 |
|---|---|
| Usos | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| Tipo de caucho | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma del pasador | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | - |
| Modelo | WT1515VG-W |
|
|
| Ancho de cadena mm | 50～2300 |
| Unidad organizativa | Cada 50 mm |
