cadena modular plástica tipo WT2515F-W
- チェーンピッチ
25.4mm - Para transporte recto
- Tipo cerrado
- Tipo de vuelo
- El tipo de vuelo ya está disponible en la serie WT2510 de cadena modular plástica
- Es posible el transporte inclinado de cajas, estuches, artículos sueltos, etc.
Características
-
・Especificaciones de vuelo adecuadas para transporte inclinado
Cajas, estuches, objetos sueltos, etc., pueden transportarse utilizando una disposición inclinada.
-
• Cumple con la Ley de Sanidad Alimentaria
Baja fricción / antidesgaste (CB) y alta temperatura (HTW) cumplen con la Ley de Sanidad Alimentaria (Notificación No. 370 del Ministerio de Salud y Bienestar).
-
・Fácil mantenimiento
El sistema de fijación mediante pasador utiliza un sistema de pasador + tapón en el cuerpo principal, lo que facilita el mantenimiento, como la conexión y desconexión de la cadena.
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| Medio | △ | ○ | △ | ● | ○ | ○ | ● | △ | △ |
| pequeño | ○ | ● | △ | ● | ● | ● | ● | △ | △ |
Objetivo
- ■ Transporte inclinado de cajas, estuches, artículos sueltos, etc.
Cojinetes de transporte y otras piezas

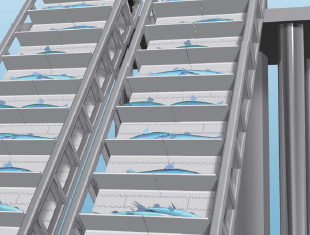

Transporte de pescado y marisco

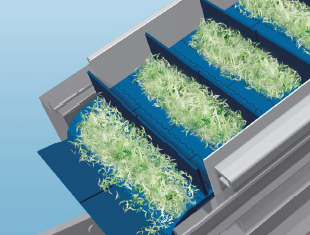

Transporte de verduras, etc.
Repartiendo dulces
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 25.4 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| Tipo de vuelo | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | - |
| Modelo | WT2515F-W |
|
|
| Ancho de cadena mm | 170～3230 |
| Unidad organizativa | Cada 85 mm |
Catálogos y manuales de instrucciones
Dimensiones de vuelo
Para instalar los vuelos, determine las siguientes dimensiones:
- Espaciado de instalación de la espira P: Puede instalarse desde 50,8 mm
Póngase en contacto con nosotros si desea instalar cada enlace. - Altura de vuelo F:
Elige entre 50,8 mm o 76,2 mm - ・Sangría N:
Es necesario sujetar la cadena con rodillos en vía de retorno
17 mm, 34 mm, 51 mm - *Con una hendidura de 0 mm, la cadena no puede ser soportada por rodillos en vía de retorno.
- *Nota) Las especificaciones del vuelo se cotizarán caso por caso.
