cadena modular plástica tipo WT2525VG-K
- チェーンピッチ
25.4mm - Para transporte recto
- Tipo cerrado
- Tipo de caucho
- Lograr un transporte estable y rentable. El tipo de caucho ya está disponible en la serie WT2520.
- La superficie de transporte está recubierta de caucho, lo que la hace ideal para el transporte inclinado de cajas y otros artículos en un ángulo máximo de 20 grados.
Características
-

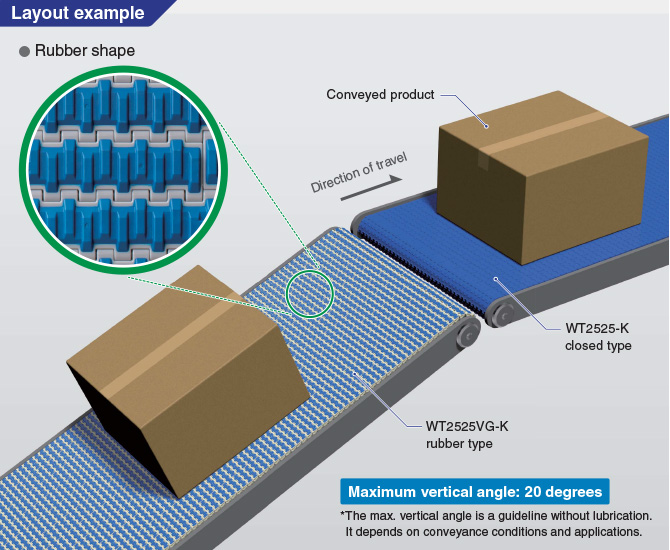

- La elevada fricción del caucho sobre la superficie de transporte lo hace ideal para el transporte inclinado.
Al moldear caucho en la superficie de transporte de la cadena en dos colores, los artículos transportados no se deslizan fácilmente, lo que permite transportar artículos en pendiente.
La versión de caucho está disponible en versiones estándar y de uretano, lo que permite elegir la especificación óptima para los artículos que se transportan y el entorno operativo.
■Especificaciones estándar: Excelente resistencia a la hidrólisis, ampliamente compatible con aplicaciones generales de transporte inclinado.
■Especificación del uretano: Su excelente resistencia al desgaste suprime la fricción y la adhesión de partículas de desgaste a objetos transportados con acabado de espejo (*1).
Comparación de especificaciones de caucho (◎: Superior ○: Nivel estándar ×: Inferior) Resistencia a la abrasión fuerza de fricción resistencia a la hidrólisis Adhesión de caucho Uretano
◎ ◎ × ○ Estándar
○ ○ ○ ◎ *1) Haga clic aquí para ver los resultados de las pruebas comparativas sobre el transporte de vidrio.
×(Puedes moverlo arrastrándolo)Resultados de la prueba de transporte de vidrio
Paquete estándar
En la superficie del cristal se aprecian marcas de roce de goma y partículas de desgaste.
Especificaciones del uretano
La superficie del vidrio presenta una abrasión y adherencia mínimas.
*Basado en las condiciones de prueba de nuestra empresa.
-
・ en línea reduce el espacio de transferencia
-

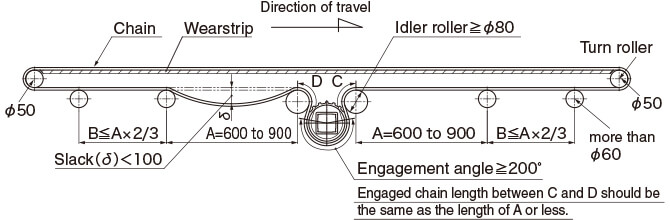

- Disposición de transmisión inferior con avance/retroceso
-
Las hendiduras evitan el desgaste de la goma.
Al instalar una barra redonda de Φ50 al final de la cinta transportadora, es posible reducir el espacio de transferencia entre cintas transportadoras.
En este caso, la transmisión es de avance/retroceso inferior. Para obtener información sobre la disposición, consulte "Disposición de transmisión de avance/retroceso inferior" a continuación.
Nota: Para evitar enredos en en línea unión, instale dispositivos de seguridad (como una cubierta de seguridad).
Al proporcionar una zona rebajada (zona sin goma), puede utilizarse como soporte de cadena (soporte del rodillo de retorno y soporte del riel) en vía de retorno de la cinta transportadora, evitando el desgaste de la parte de goma. Nota) 1
Al crear una hendidura, combine el tipo de goma WT2525VG-K con el tipo cerrado WT2525-K. Como se muestra en la foto de la derecha, la combinación tendrá diferentes colores exteriores. Nota 2
Nota
1. En el caso de diseños especiales (accionamiento inferior), la parte de goma debe estar soportada por el rodillo de retorno.
2. Si se requiere una incisión, el producto se fabricará bajo pedido (se requiere cotización para cada pedido).
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | ○ | △ | ○ | ○ | △ | △ | ○ | △ |
| Medio | △ | ● | △ | ● | ● | △ | ○ | ● | △ |
| pequeño | △ | ● | △ | ● | ● | △ | ● | ● | △ |
Usos
- ■ Transporte de láminas de cartón
- ■ Transporte inclinado de bloques de caucho
- ■ Transporte inclinado de botellas retráctiles
Recortar láminas de cartón

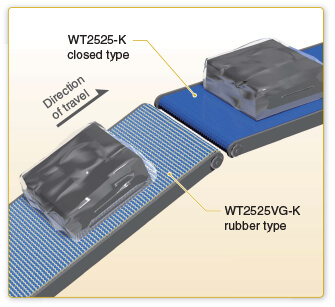

Transporte inclinado de bloques de caucho
Transporte inclinado de botellas retráctiles
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 25.4 |
|---|---|
| Usos | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| Tipo de caucho | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma del pasador | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | - |
| Modelo | WT2525VG-K |
|
|
| Ancho de cadena mm | 76.2～2362.2 |
| Unidad organizativa | Cada 76,2 mm |
