cadena modular plástica tipo WT3109-W
- チェーンピッチ
31.75mm - Para transporte recto
- Tipo cerrado
- Serie WT3100 ideal para transportadores de personas
- Compatible con transportadores de piso bajo (altura del transportador 250 mm o menos)
Características
-
- Compatible con transportadores de piso bajo (altura mínima de la cinta transportadora: 220 mm)
Condiciones recomendadas: Ancho de cadena 1200 mm o menos, longitud del transportador 30 m o menos, carga 100 kg/m o menos.
Ideal para transportadores de personal ligeros que transportan únicamente trabajadores y carros de herramientas.

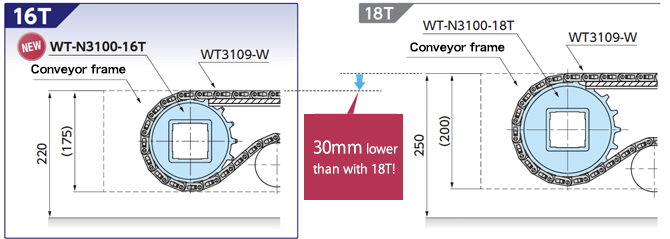

Sección transversal de la cinta transportadora de piso bajo tipo WT3109-W (ejemplo de referencia)
Nota: Para lograr una cinta transportadora de piso bajo (altura mínima de 220 mm), es necesario considerar no solo la cadena sino también la resistencia del marco, etc. Por lo tanto, recomendamos utilizar el producto bajo las condiciones anteriores.
-

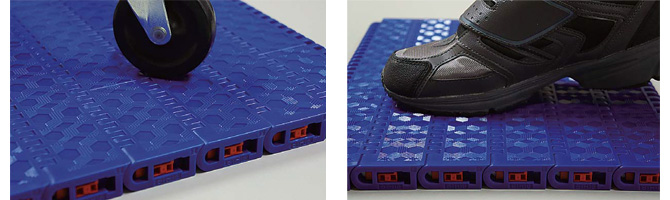

- La irregularidad especial de la superficie superior de la cadena proporciona un efecto antideslizante.
La forma de la cadena hace que sea menos probable que resbale o se atasque al trabajar en la superficie superior.
-
- Utiliza un tapón deslizante para evitar que se salgan los pines.
cortar y conectar empalme de cadenas es sencillo, lo que permite la sustitución parcial de la cadena y reduce el tiempo de mantenimiento.
Nota: Al considerar el uso de esta cadena y los piñones correspondientes, confirme las condiciones de uso (aplicación, material transportado, longitud del transportador, atmósfera, velocidad, temperatura, etc.) y contáctenos.
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | △ | ○ | ● | ● | △ | △ | △ | △ |
| Medio | △ | △ | ○ | ● | ● | △ | △ | △ | △ |
| pequeño | △ | △ | ○ | ○ | ○ | △ | △ | △ | △ |
Objetivo
- ■ Transporte de personal (cinta transportadora de personas)
- ■ Transporte de carros
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 31.75 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| - | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | - |
| Modelo | WT3109-W |
|
|
| Ancho de cadena mm | 300～ |
| Unidad organizativa | Cada 100 mm |
