Piñones para cadena modular plástica serie WT1900
- Piñones para cadena modular plástica serie WT1900
-
Objetivo
Este producto transmite la potencia del motor a la cadena.
Por favor, acóplelo al eje de transmisión de la cinta transportadora antes de usarlo.
-

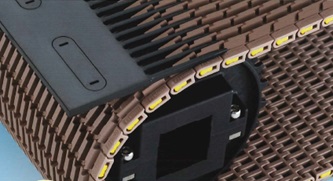

Imagen de uso
[Haga clic para ampliar]
[Haga clic para ampliar]
Lista de piñones para la cadena modular plástica serie WT1900
| tipo | tipo dividido | |
|---|---|---|
| Objetivo | - | |
| Número de modelo | WT-SW1900-25T40S | WT-SW1900-25T60S |
| Tipo de cadena aplicable | WT1907-K | |
| Paso de cadena aplicable en mm | 19.05 | |
| Tipo de piñón aplicable | - | |
| Brida guía aplicable | - | |
| Centro aplicable | - | |
| forma |  |
|
| Material del cuerpo | poliamida reforzada | |
| Grado del material | - | |
| Color exterior de la carrocería | negro | |
| color exterior del pomo | - | |
| Material de rodamiento | - | |
| Material del anillo de sellado | - | |
| Estructura | - | |
| tornillos de cabeza avellanada | - | |
| Material para pernos y tuercas | acero inoxidable | |
| Número de dientes | 25 | |
| número efectivo de dientes | - | |
| forma del orificio del eje | cuadrado | |
| Dimensiones del orificio del eje (mm) | □40 | □60 |
| orificio piloto (mm) | - | |
| Diámetro máximo del orificio del eje (mm) | - | |
| Ancho en mm | - | |
| Longitud en mm | - | |
| Radio de curvatura lateral de la cadena R mm | - | |
| tipo | Tipo integrado | |||
|---|---|---|---|---|
| Objetivo | - | |||
| Número de modelo | WT-S1900-17T | WT-S1900-21T | WT-S1900-24T | WT-S1900-25T |
| Tipo de cadena aplicable | WT1907-K | |||
| Paso de cadena aplicable en mm | 19.05 | |||
| Tipo de piñón aplicable | - | |||
| Brida guía aplicable | - | |||
| Centro aplicable | - | |||
| forma |  |
|||
| Material del cuerpo | polietileno de ultra alto peso molecular | |||
| Grado del material | - | |||
| Color exterior de la carrocería | verde | |||
| color exterior del pomo | - | |||
| Material de rodamiento | - | |||
| Material del anillo de sellado | - | |||
| Estructura | - | |||
| tornillos de cabeza avellanada | - | |||
| Material para pernos y tuercas | - | |||
| Número de dientes | 17 | 21 | 24 | 25 |
| número efectivo de dientes | - | |||
| forma del orificio del eje | Si lo solicitan, consideraremos la producción. Responderemos a su solicitud. |
|||
| Dimensiones del orificio del eje (mm) | Si lo solicitan, consideraremos la producción. Responderemos a su solicitud. |
|||
| orificio piloto (mm) | Φ20 | |||
| Diámetro máximo del orificio del eje (mm) | - | |||
| Ancho en mm | - | |||
| Longitud en mm | - | |||
| Radio de curvatura lateral de la cadena R mm | - | |||
Ejemplo de visualización del número de modelo
| WT | - | SW | 1900 | - | 25T | 40 | S |
| ｜ Modelo |
｜ ｜ ｜ ｜ |
｜ serie 1900: Serie WT1900 |
｜ Número de dientes 25T: 25 |
｜ dimensiones del orificio del eje 40: Φ40 mm |
｜ forma del orificio del eje Sin símbolo: círculo S: cuadrado |
||
| forma de piñón SW: Tipo dividido S: Tipo integrado (tipo mecanizado) |
|||||||
