Cadena superior de plástico Tipo TTUPM838H
- チェーンピッチ
25.4mm - Para transporte curvo
- Se utilizan pasadores de plástico especiales de doble capa en forma de D, que combinan plásticos de ingeniería especiales y metal.
- El tipo de pasador de plástico tiene la ventaja de una larga vida útil en condiciones húmedas, y la fuerza magnética del pasador metálico evita que la cadena flote.
Características
-
・Se utilizan pasadores de plástico especiales de dos capas en forma de D
Hemos adoptado un "pasador de plástico especial en forma de D de dos capas" que combina pasadores de plástico y metal. Al tiempo que conserva las propiedades del plástico, la fuerza magnética del imán evita que flote.
El "pasador de plástico especial en forma de D de dos capas" utiliza un plástico de ingeniería especial para la parte deslizante con la cadena, por lo que las propiedades de este plástico en una atmósfera acuosa suprimen la elongación por desgaste, lo que se traduce en una mayor vida útil de la cadena.
Es un 15% más ligero y más eficiente energéticamente que los pines totalmente metálicos.
Comparación del alargamiento por desgaste

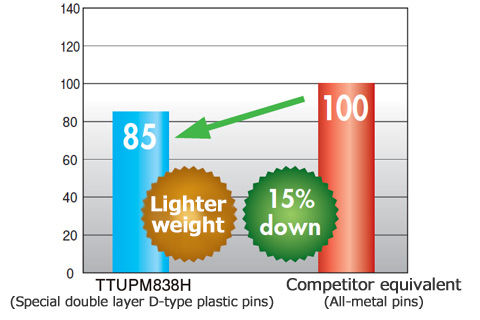

Masa de cadena reducida
*La masa de la cadena con todos los pasadores metálicos
Comparación cuando se establece en 100
Reduce el consumo de electricidad
*Pines totalmente metálicos para carga eléctrica
Comparación cuando se establece en 100
*Haga clic en cada gráfico para ampliarlo.
-
・Estructura del tipo TTUPM838H
-
Serie Bevedolphin, ideal para el transporte de envases de bebidas
Combinando las series Bevedolphin, se puede estandarizar el diseño de las cintas transportadoras.
-
・Combinación de los tipos TTUPM838H y WT2515G-M
*La ilustración muestra un ejemplo de instalación.

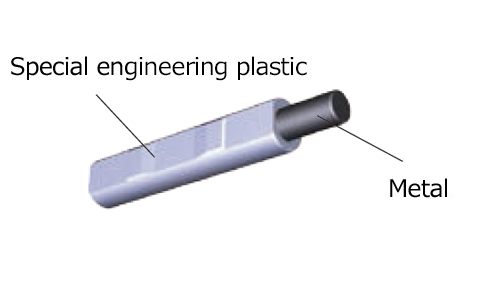

Pin de plástico especial de doble capa en forma de D

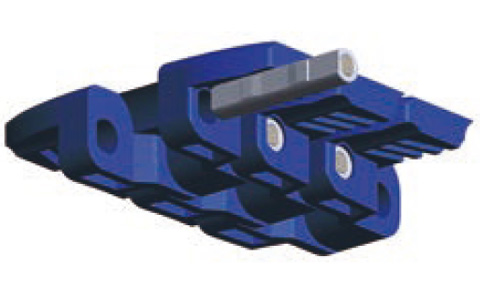

Combinación de enlace y pasador

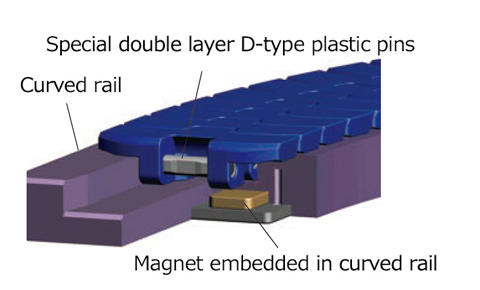

Combinación de riel y cadena
El tipo WT2515G-M para transporte recto y el tipo TTUPM838H para transporte curvo se pueden instalar en el mismo eje.
Dado que el nivel de transporte no cambia, el diseño de la cinta transportadora es sencillo al disponer múltiples hebras. *El diagrama anterior es un ejemplo de instalación.
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| Medio | ● | ● | △ | ● | ● | △ | △ | △ | △ |
| pequeño | ● | ● | △ | ● | ● | △ | △ | △ | △ |
Objetivo
- ■Transporte de envases de bebidas
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 25.4 |
|---|---|
| Objetivo | Para transporte curvo |
| Tipo de cadena | - |
| - | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | Pin de plástico especial de doble capa en forma de D |
| Material del pasador | Plástico de ingeniería especial + metal |
| Forma de alfiler | Pasador D de doble capa especial |
| Espesor de la placa superior mm | 8.7 |
| Material de empuje | - |
| Otras características | - |
| Modelo | TTUPM838H |
 |
|
| Ancho de la placa superior mm | 83.8 |
