Cadena superior de plástico Cadena SNAPTOP Tipo TN
- チェーンピッチ
19.05mm - Para transporte recto
- Cadena transporte recto de acero con alta tensión admisible
- Sólo se puede reemplazar la placa superior.
Características
- - Su elevada tensión admisible lo hace adecuado para transportadores con grandes capacidades de transporte (excluyendo acero inoxidable y policarbonato).
- -También es posible sustituir únicamente la placa superior.
- - Se encuentran disponibles especificaciones de cadena para adaptarse a entornos corrosivos.
- -Se puede utilizar el piñón RS60 (12 dientes).
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | ● | ● | △ | ● | ● | △ | △ | △ | △ |
| Medio | ● | ● | △ | ● | ● | △ | △ | △ | △ |
| pequeño | ● | ● | △ | ● | ● | △ | △ | △ | △ |
Objetivo
- ■Recorridos con largas distancias de transporte y transporte de objetos pesados
Lista de productos
■Especificaciones de la cadena del cuerpo principal
- ・ Serie Estándar:
La cadena principal está hecha de acero y sus dimensiones principales son las mismas que las de una cadena de rodillos normal, pero la forma de los extremos de los pasadores es diferente.
Tenga en cuenta que su resistencia es menor que Cadena de rodillos RS para transmisiones.
- ・ Serie NP (recubrimiento de níquel):
La cadena principal es Serie Estándar y niquelada.
El niquelado le confiere una apariencia hermosa y lo hace resistente a la corrosión.
- ・ Serie NP (Lambda):
Serie NP utiliza casquillo especial impregnado en aceite que utilizan aceite compatible con NSF H1, lo que permite utilizarla sin lubricación (lambda) y durante una larga vida útil.
- ・ Serie SS:
Todas las partes de la cadena principal están hechas de acero inoxidable 18-8, por lo que se puede utilizar en entornos donde la resistencia a la corrosión es una prioridad.

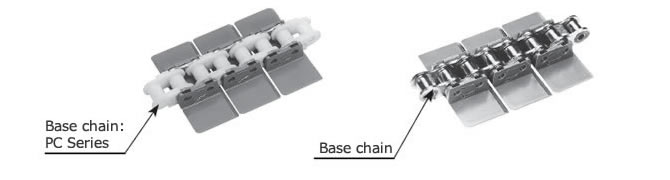

- ・Especificaciones del PC:
La cadena principal utiliza cadena de poliacero (TN-C-PC). Los eslabones de conexión son solo para tipo TN.
Tenga en cuenta que su resistencia es menor que Cadena de rodillos RS para transmisiones.
Esta cadena superior está fabricada con plástico de ingeniería y acero inoxidable 18-8, lo que la hace resistente a la corrosión, sin lubricación y silenciosa.
Nota
1. Las especificaciones Serie Estándar, Serie NP y Serie SS requieren lubricación de la cadena.
2. Si desea utilizar Serie SS en una atmósfera especial, póngase en contacto con nosotros.
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 19.05 | ||||
|---|---|---|---|---|---|
| Objetivo | Para transporte recto | ||||
| Tipo de cadena | - | ||||
| - | |||||
| Especificaciones de la cadena del cuerpo principal | Serie Estándar | Serie NP | Serie NP | Serie SS | Especificaciones de PC |
| Tipo de pin | - | ||||
| Material del pasador | - | ||||
| Forma de alfiler | - | ||||
| Espesor de la placa superior mm | - | ||||
| Material de empuje | - | ||||
| Otras características | - | ||||
| Modelo | TN | TN-NP | TN-LMCNP | TN-SS | TN-PC |
|
 |
 |
 |
 |
|
| Ancho de cadena mm | 82.6, 101.6, 114.3, 127.0, 190.5 |
||||
| Unidad organizativa | - | ||||
