información del producto cadena modular plástica
cadena modular plástica es un tipo de cinta transportadora que puede lograr una amplia superficie de transporte mediante la combinación de eslabones modulares de plástico como si fueran ladrillos, y está disponible en versiones de ancho ancho y molde a la anchura.
Se pueden seleccionar diferentes tipos de cadenas, como "tipo cerrado", "tipo abierto", "tipo red", "tipo vuelo", "tipo goma" y "tipo imán", según la aplicación y la forma de las mercancías transportadas.
También disponemos de una amplia gama de piezas periféricas para transportadores, como ruedas dentadas dedicadas, poleas guía, Riel de plastico, piezas de guía de cadena y unidades de cojinetes.
Tabla de contenido
Información relacionada con cadena modular plástica
Características de cadena modular plástica
Características comunes
- Característica 1: Todas las piezas son de plástico, lo que lo hace ligero y fácil de manejar. >>Ver detalles
- Característica 2: La cadena se puede cortar y conectar fácilmente, lo que permite reparaciones parciales y reduce el tiempo de mantenimiento. >>Ver detalles
- Característica 3: La amplia gama de opciones permite una gran variedad de diseños >>Ver detalles
Todas las piezas están hechas de plástico, lo que las hace ligeras y fáciles de manejar.
cadena modular plástica se componen de tres elementos de plástico: "eslabones del módulo", "pasadores" y "tapones", y son mucho más ligeras que las cadenas metálicas.
La cadena se puede cortar y conectar fácilmente, lo que permite realizar reparaciones parciales y reduce el tiempo de mantenimiento.
Para la desconexión y conexión no se requieren herramientas especiales, lo que facilita el proceso. Consulte el manual de instrucciones de cada producto para obtener información sobre cómo desmontar y conectar cada pieza.
| Método de fijación de tipo ancho | Método de fijación molde a la anchura | |||
|---|---|---|---|---|
| tapón deslizante | enchufar | Sujeción a presión | Alfiler de hendidura | pasador de plástico escalonado especial |
 |
 |
 |
 |
 |
Es posible una amplia variedad de diseños gracias a la extensa gama de productos.
Se puede utilizar en una variedad de diseños, entornos y ubicaciones, incluyendo no solo el transporte horizontal sino también el transporte inclinado, el transporte en curvas de 90 grados, 180 grados y en S, el transporte hacia adelante y hacia atrás, y equipos de ducha.
| Transporte inclinado | transporte en curva S | Transporte de ida y vuelta |
|---|---|---|
 |
 |
 |
Características de los tipos de ancho molde a la anchura
Esta cadena tiene una configuración de módulo único, conservando al mismo tiempo las ventajas de las cadenas modulares de plástico, lo que permite la estandarización del diseño de la cinta transportadora cuando se utiliza en combinación con tipos más anchos de la misma serie.
Ideal para transportar materiales en hebra única / cadena simple desde cintas transportadoras anchas o para dividir el flujo.
bisagra
Tipo de cadena

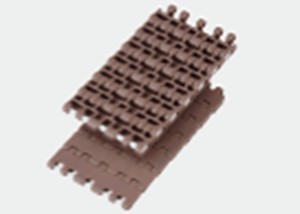

Tipo cerrado
- La superficie superior del plato es lisa y no tiene agujeros.
- - Gama de tipos de imanes con imanes incorporados en la cadena
Transformador de tipo
- • Uno de los lados del cuerpo principal es cónico, lo que permite una rotación de 90 grados y una transferencia
- • Se utiliza en el punto de conexión de transportadores ortogonales para eliminar el material transportado restante.
- - Presenta una conicidad hacia la derecha y otra hacia la izquierda en la dirección de la marcha.
- *Conicidad: Estado en el que el diámetro, el ancho, el grosor, etc. de una estructura larga y delgada disminuye gradualmente.

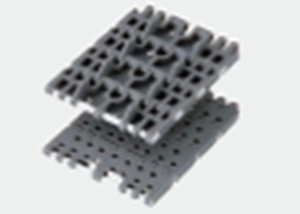

Tipo abierto
- - Hay un agujero en la superficie superior del plato
- - Rendimiento de limpieza superior en comparación con los tipos cerrados, ideal para aplicaciones de drenaje y enfriamiento
Tipo de caucho
- - Tipo de alta fricción con moldeado de caucho bicolor (moldeo integral) en la superficie de transporte
- ・La inclinación de la superficie superior de la placa impide que la caja y otros elementos transportados se deslicen.
lista de tipos molde a la anchura
Las cadenas de la misma serie tienen el mismo valor de paso de cadena.
-
Serie WT0700
(Paso de cadena: 7,5 mm)- Tipo cerrado
-
Serie BT4
(Paso de cadena: 12,7 mm)- Tipo cerrado
-
Serie WT1500
(Paso de cadena: 15 mm)- Tipo cerrado
- Transformador de tipo
-
Serie WT1510
(Paso de cadena: 15 mm)- Tipo cerrado
-
Serie BT8
(Paso de cadena: 25,4 mm)- Tipo cerrado
- Tipo abierto
-
Serie WT2500
(Paso de cadena: 25,4 mm)- Tipo cerrado
- Transformador de tipo
-
Serie WT2510
(Paso de cadena: 25,4 mm)- Tipo cerrado
-
Serie WT2520
(Paso de cadena: 25,4 mm)- Tipo cerrado
- Tipo de caucho
-
Serie WTM2530
(Paso de cadena: 25,4 mm)- Tipo cerrado
-
Serie WT3000
(Paso de cadena: 30 mm)- Tipo cerrado
-
Serie WT3080
(Paso de cadena: 30 mm)- Tipo cerrado
- Tipo abierto
-
Serie WT3830
(Paso de cadena: 38,1 mm)- Tipo cerrado
Póngase en fila
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 7.5 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| - | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | - |
| Modelo | WT0705-M |
 |
|
| Ancho de cadena mm | 30 |
Póngase en fila
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 12.7 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| - | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | - |
| Modelo | BTC4-M |
 |
|
| Ancho de cadena mm | 50 |
Póngase en fila
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 15 | ||
|---|---|---|---|
| Objetivo | Para transporte recto | ||
| Tipo de cadena | Tipo cerrado | ||
| - | Transformador de tipo | ||
| Especificaciones de la cadena del cuerpo principal | - | ||
| Tipo de pin | - | ||
| Material del pasador | - | ||
| Forma de alfiler | - | ||
| Espesor de la placa superior mm | - | ||
| Material de empuje | - | ||
| Otras características | Accesorio para evitar desvíos disponible | Accesorio para evitar desvíos disponible Para transferencia de conversión de 90 grados |
|
| Modelo | WT1505G-M | WT1505GTO-M | WT1505TOD-M |
 |
 |
 |
|
| Ancho de cadena mm | 75.8 | 82.8, 158.8 | 160 |
Póngase en fila
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 15 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| - | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | Accesorio para evitar desvíos disponible |
| Modelo | WT1515G-M |
 |
|
| Ancho de cadena mm | 50, 100 |
Póngase en fila
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 25.4 | ||
|---|---|---|---|
| Objetivo | Para transporte recto | ||
| Tipo de cadena | Tipo cerrado | Tipo abierto | |
| - | tipo de imán | - | |
| Especificaciones de la cadena del cuerpo principal | - | ||
| Tipo de pin | - | ||
| Material del pasador | - | ||
| Forma de alfiler | - | ||
| Espesor de la placa superior mm | - | ||
| Material de empuje | - | ||
| Otras características | - | ||
| Modelo | BTC8H-M | BTM8H-M | BTO8-M |
 |
 |
 |
|
| Ancho de cadena mm | 82.6 | 83 | |
Póngase en fila
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 25.4 | ||
|---|---|---|---|
| Objetivo | Para transporte recto | ||
| Tipo de cadena | Tipo cerrado | ||
| - | Transformador de tipo | ||
| Especificaciones de la cadena del cuerpo principal | - | ||
| Tipo de pin | - | ||
| Material del pasador | - | ||
| Forma de alfiler | - | ||
| Espesor de la placa superior mm | - | ||
| Material de empuje | - | ||
| Otras características | - | Accesorio para evitar desvíos disponible | Accesorio para evitar desvíos disponible Para transferencia de conversión de 90 grados |
| Modelo | WT2505-M | WT2505G-M | WT2505TOD-M |
 |
 |
 |
|
| Ancho de cadena mm | 82.6, 114.3 | 160, 236.2 | |
Póngase en fila
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 25.4 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| - | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | Accesorio para evitar desvíos disponible |
| Modelo | WT2515G-M |
 |
|
| Ancho de cadena mm | 83.8 |
Póngase en fila
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 25.4 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| tipo de imán | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | Accesorio para evitar desvíos disponible |
| Modelo | WTM2535G-M |
 |
|
| Ancho de cadena mm | 82.6 |
Póngase en fila
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 25.4 | |
|---|---|---|
| Objetivo | Para transporte recto | |
| Tipo de cadena | Tipo cerrado | |
| - | Tipo de caucho | |
| Especificaciones de la cadena del cuerpo principal | - | |
| Tipo de pin | - | |
| Material del pasador | - | |
| Forma de alfiler | - | |
| Espesor de la placa superior mm | - | |
| Material de empuje | - | |
| Otras características | - | |
| Modelo | WT2525-M | WT2525VG-M |
 |
 |
|
| Ancho de cadena mm | 100 | |
Póngase en fila
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 30 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| - | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | Accesorio para evitar desvíos disponible |
| Modelo | WT3005G-M |
 |
|
| Ancho de cadena mm | 75.8, 113.8 |
Póngase en fila
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 30 | |
|---|---|---|
| Objetivo | Para transporte curvo | Para transporte recto |
| Tipo de cadena | Tipo cerrado | Tipo abierto |
| - | ||
| Especificaciones de la cadena del cuerpo principal | - | |
| Tipo de pin | - | |
| Material del pasador | - | |
| Forma de alfiler | - | |
| Espesor de la placa superior mm | - | |
| Material de empuje | - | |
| Otras características | - | Accesorio para evitar desvíos disponible |
| Modelo | WT3085-C | WT3086G-M |
 |
 |
|
| Ancho de cadena mm | 82.6 | 84.5 |
Póngase en fila
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 38.1 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| - | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | Accesorio para evitar desvíos disponible |
| Modelo | WT3835G-M |
 |
|
| Ancho de cadena mm | 82.6 |
