información del producto Accesorios cadena de bloques plásticos

Contamos con una amplia línea de piezas periféricas para transportadores, como ruedas dentadas dedicadas, poleas guía, Riel de plastico, collarines de fijación, piezas de guía de cadena, piezas de soporte de bastidor, piezas de guía de producto y unidades de cojinetes.

Haga clic en las imágenes a continuación para ver cómo usar cada accesorio.

プラブロックチェーン・スナップカバーチェーン用アクセサリ
×
(Puedes moverlo arrastrándolo)

Piñón

  • ·Solicitud

    Este producto transmite la potencia del motor a la cadena.

    Por favor, acóplelo al eje de transmisión de la cinta transportadora antes de usarlo.

  • • Imagen de uso

    Piñón

    [Haga clic para ampliar]

A la lista

Lista de accesorios para cadena de bloques plásticos y Cadena de cubierta

número de modelo de cadenaAccesorios aplicables

número de modelo del accesoriode


*Haga clic en el número de modelo para ver información detallada. Haga clic en el dibujo dimensional para ampliarlo.

Piñón

(Haz clic para ver la lista.
Mostrar.)		 Tipo de cadena aplicable Cadena aplicable
paso
mm		 Número de dientes

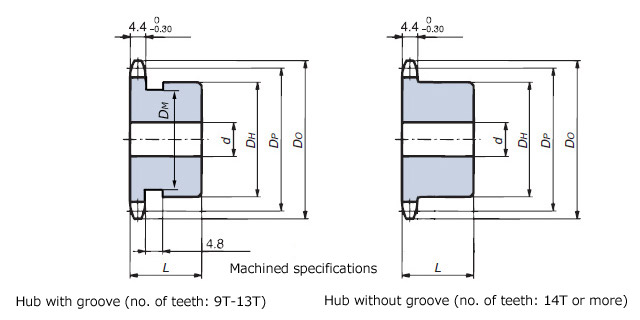

RSP35　 RSP35 9.525 14T～




tipo Material Número de modelo básico
producto orificio piloto acero RS35-1B□T■
inoxidable RS35-1B□T-SS
plásticos de ingeniería RS35-1B□T-P

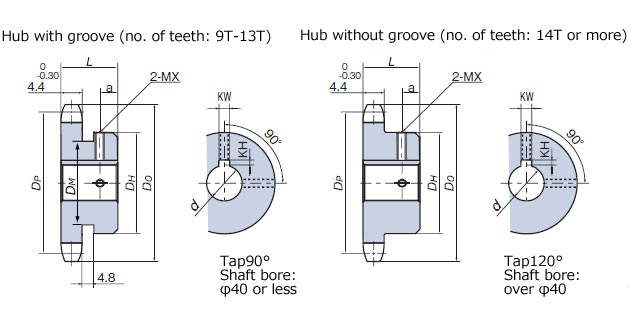

ajuste del orificio acero RS35-1B□TQ-H～
inoxidable RS35-1B□T-SS-H～
Piñón de bloqueo tipo S acero RS35-1B□TQ-S○○○○●
Piñón de bloqueo tipo N acero RS35-1B□TQ-N○○○●
Se pueden utilizar los piñones mencionados anteriormente con 14 o más dientes.
RSP40　 RS40-LMCSC, RS40-NPSC, RS40-SC, RS40-SSSC, RSP40, RSP40P, RSP40-SL, RSP40-T-CU, RSP-PO8PF, RSP-PO8PFT, TP-1843-AS-G, TP-1843-G 12.70 14T～




tipo Material Número de modelo básico
producto orificio piloto acero RS40-1B□T■
inoxidable RS40-1B□T-SS
plásticos de ingeniería RS40-1B□T-P
ajuste del orificio acero RS40-1B□TQ-H～
inoxidable RS40-1B□T-SS-H～
Piñón de bloqueo tipo S acero RS40-1B□TQ-S○○○○●
Piñón de bloqueo tipo N acero RS40-1B□TQ-N○○○●
Se pueden utilizar los piñones mencionados anteriormente con 14 o más dientes.

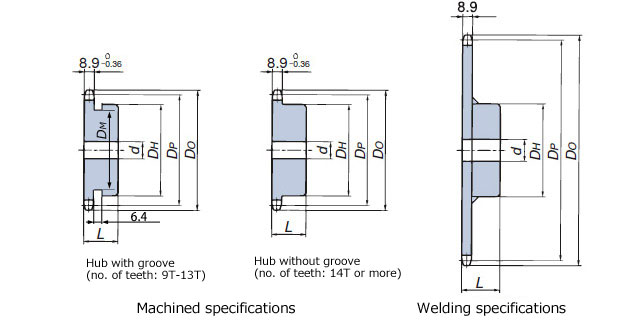

RSP50　

RS50-LMCSC, RS50-NPSC, RS50-SC, RS50-SSSC, RSP50 15.875 14T～




tipo Material Número de modelo básico
producto orificio piloto acero RS50-1B□T■
inoxidable RS50-1B□T-SS
plásticos de ingeniería RS50-1B□T-P

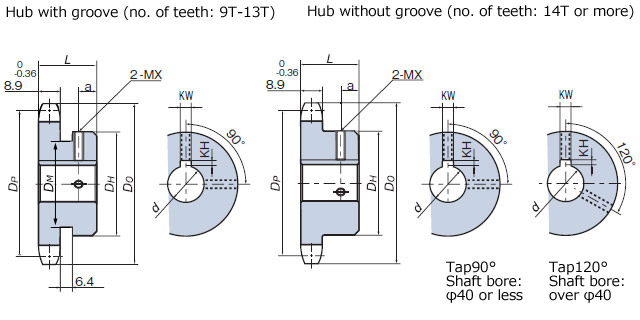

ajuste del orificio acero RS50-1B□TQ-H～
inoxidable RS50-1B□T-SS-H～

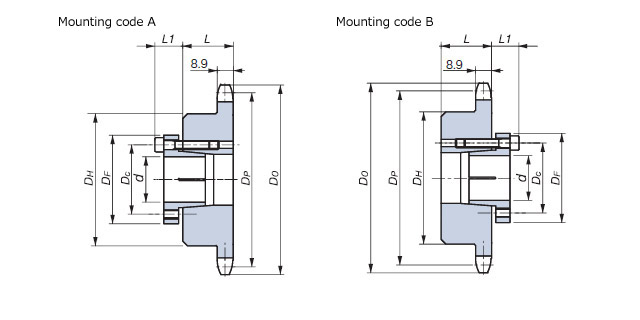

Piñón de bloqueo tipo S acero RS50-1B□T■-S○○○○●
Piñón de bloqueo tipo N acero RS50-1B□TQ-N○○○●
Se pueden utilizar los piñones mencionados anteriormente con 14 o más dientes.

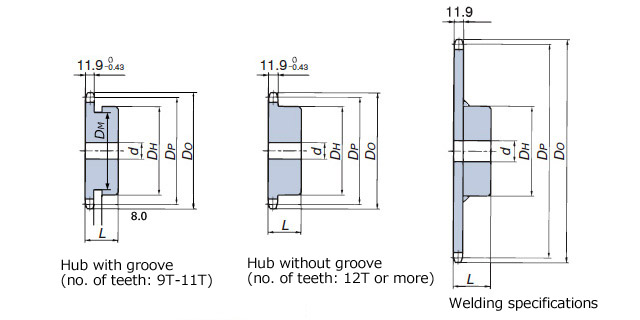

RSP60　 RS60-LMCSC, RS60-NPSC, RS60-SC, RS60-SSSC, RSP-2, RSP60, RSP60P, RSP-CU, RSP-CU-2, RSP-P-CU, TN, TN-LMCNP, TN-NP, TN-PC, TN-SS, TNU, TNU-AS, TNU-NP, TP-1873-AS-G, TP-1873-G, TP-1873-T, TP-PT, TP-PT-AS, TP-PTS, TP-PTS-AS, TRU, TTKU 19.05 14T～




tipo Material Número de modelo básico
producto orificio piloto acero RS60-1B□T■
inoxidable RS60-1B□T-SS
plásticos de ingeniería RS60-1B□T-P
ajuste del orificio acero RS60-1B□TQ-H～
inoxidable RS60-1B□T-SS-H～

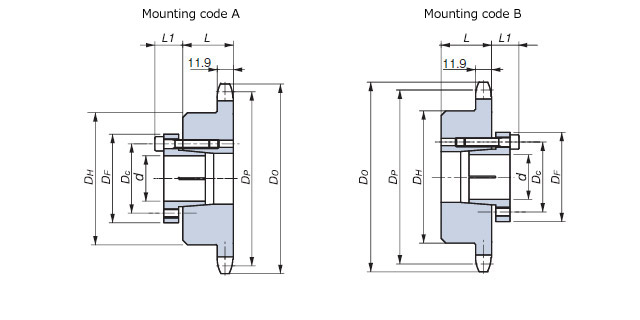

Piñón de bloqueo tipo S acero RS60-1B□T■-S○○○○●
Piñón de bloqueo tipo N acero RS60-1B□TQ-N○○○●
Se pueden utilizar los piñones mencionados anteriormente con 14 o más dientes.
RSP-2　 RSP-2, RSP-CU-2 19.05 12T～



tipo Número de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 Número de modelo
Tipo integrado 19 115.74 Φ20 Φ50 RSP-UPO19T
21 127.82 Φ60 RSP-UPO21T
23 139.90 RSP-UPO23T
25 151.99 Φ70 RSP-UPO25T
tipo Material Número de modelo básico
producto orificio piloto acero RS60-1B□T■
inoxidable RS60-1B□T-SS
plásticos de ingeniería RS60-1B□T-P

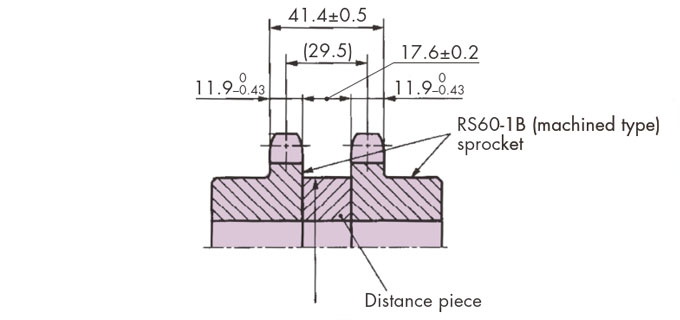

Se pueden utilizar los piñones mencionados anteriormente con especificaciones mecanizadas y 12 o más dientes. No se pueden utilizar piñones de doble hilera. Utilice dos piñones hilo único tipo B con las fases de los dientes alineadas. Ajuste el ancho aumentando la distancia entre los piñones.

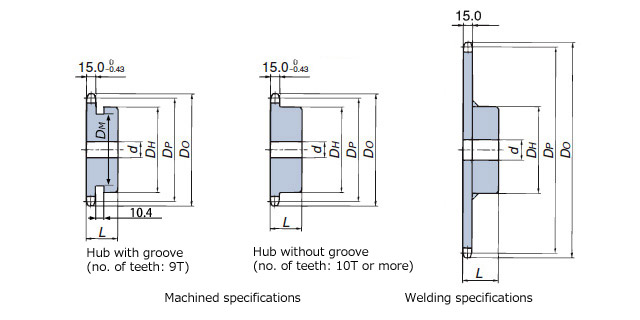

RSP80, RS80-SC　 RS80-LMCSC, RS80-NPSC, RS80-SC, RS80-SSSC, RSP80 25.4 RSP80：14T～
RS80-SC：13T～



tipo Material Número de modelo básico
producto orificio piloto acero RS80-1B□T■
inoxidable RS80-1B□T-SS

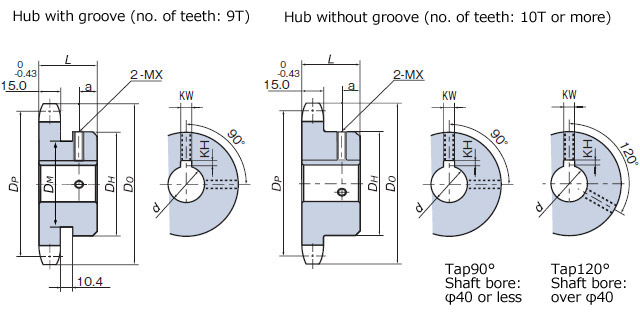

ajuste del orificio acero RS80-1B□TQ-H～
inoxidable RS80-1B□T-SS-H～
Piñón de bloqueo tipo S acero RS80-1B□T■-S○○○○●
Se pueden utilizar los piñones mencionados anteriormente con 13 o más dientes.

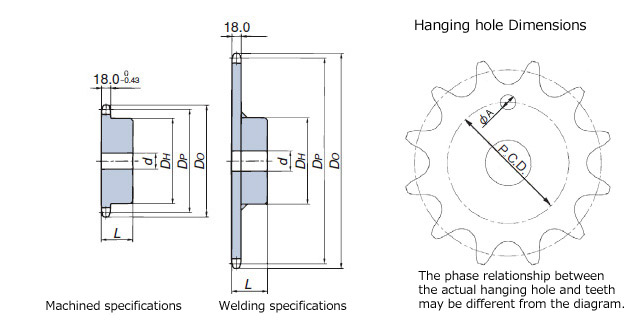

RS100-SC　 RS100-LMCSC, RS100-NPSC, RS100-SC, RS100-SSSC 31.75 13T～



tipo Material Número de modelo básico
producto orificio piloto acero RS100-1B□T■

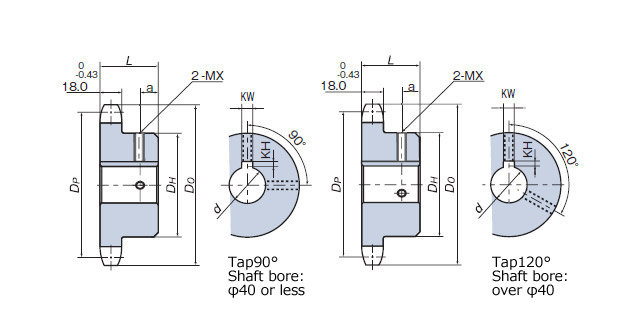

ajuste del orificio acero RS100-1B□TQ-H～

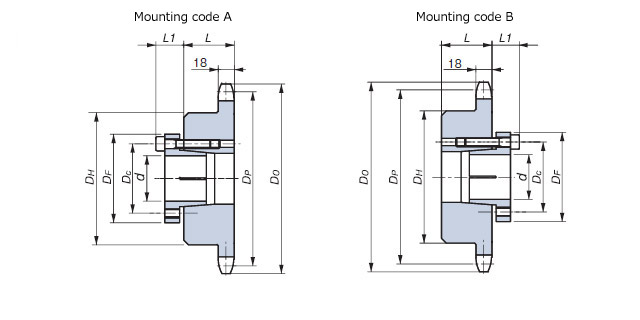

Piñón de bloqueo tipo S acero RS100-1B□T■-S○○○○●
Se pueden utilizar los piñones mencionados anteriormente con 13 o más dientes.
RF06B-SC　 RF06B-LMSC, RF06B-NPSC, RF06B-SC, RF06B-SSSC 9.525 13T～

tipo Material Número de modelo básico
producto orificio piloto acero RF06B-1B□T■
ajuste del orificio acero RF06B-1B□T■-H～
Se pueden utilizar los piñones mencionados anteriormente con 13 o más dientes.
