Acoplamiento ECHT-FLEX Serie NER (Acoplamiento de disco)
- Se trata de un acoplamiento flexible compacto con una capacidad excepcionalmente grande.
- La serie NER es un nuevo acoplamiento ECHT-FLEX que logra un aumento de par y una compactación extraordinarios gracias a la optimización de discos y pernos de nuevo desarrollo.
- ・Diámetro del eje aplicable: de Φ25 mm a Φ145 mm
- Rango de par: 590 a 8500 Nm
[Página especial de NER]
Características
-
• Gran fuerza de transmisión
La nueva forma del disco ha dado como resultado un aumento significativo del par motor en comparación con la serie anterior.
-
• Facilidad de uso excepcional
Nuestra exclusiva estructura de unidad central, que integra el disco y el espaciador, elimina la necesidad de realizar engorrosos trabajos de ensamblaje de discos in situ.
La instalación y el desmontaje se realizan simplemente quitando y volviendo a colocar los pernos entre la unidad central y el buje.
-
・Compatible con diámetros de orificio de eje grandes
Al adoptar una unidad central, el diámetro máximo del orificio del eje puede ser mayor que en la serie anterior.
-
・Amplia gama de opciones disponibles
Es posible una amplia gama de combinaciones, incluyendo espaciadores de CFRP (plástico reforzado con fibra de carbono), fijación de ejes con Power-Lock y montaje de bridas.
-
・Sin juego mecánico・Sin lubricación・Larga vida útil
No tiene holgura y posee una alta rigidez torsional, lo que lo hace adecuado para dispositivos de posicionamiento de servomotores.
Además, al no tener partes deslizantes, no requiere lubricación.
Línea de productos
・ entrega Dependiendo de la combinación de diámetros de orificio del eje, podemos entregarlo en tan solo 5 días. Consulte el ejemplo de número de modelo a continuación para ver la gama de productos que pueden entregarse en poco entrega.
| Número de modelo | Par admisible Nuevo Méjico |
rango de diámetro del orificio del eje de la chaveta |
|---|---|---|
| NER59W | 590 | Φ25～Φ65 (Φ61) |
| NER93W | 930 | Φ40～Φ85 (Φ80) |
| NER230W | 2300 | Φ50～Φ90 (Φ84) |
| NER360W | 3600 | Φ60～Φ105 (Φ99) |
| NER630W | 6300 | Φ80～Φ125 (Φ119) |
| NER850W | 8500 | Φ100～Φ145 (Φ139) |
*La parte ( ) es el diámetro máximo del orificio del eje cuando se procesa de acuerdo con el antiguo estándar JIS.
Método de fijación del eje
・Sujeción con llave
*También se puede combinar con Power-Lock KE, etc. Póngase en contacto con nosotros para obtener más información.
Espaciador largo
-
- Distancia entre caras del extremo del buje (dimensión J) hasta 6 m
Podemos fabricar según las dimensiones que usted desee.
-
• Puede utilizarse con un eje flotante.
Se puede utilizar un eje flotante cuando existe una distancia entre los dispositivos.
-
・Espaciador compuesto
Ofrecemos espaciadores largos fabricados en CFRP (plástico reforzado con fibra de carbono), un material ligero y resistente a la corrosión.
Póngase en contacto con nosotros para obtener más detalles.
-
*Límite de rotación del tipo de espaciador largo
Cuando se utiliza un espaciador largo a alta velocidad, se debe comprobar la velocidad de rotación para evitar puntos de resonancia.
Al seleccionar, compruebe que la dimensión J y la velocidad de rotación para cada número de modelo se encuentren dentro de los límites.
Si la velocidad de rotación supera el valor especificado, deberá seleccionarse un modelo con un número superior.
Si el valor numérico está fuera del rango de la tabla siguiente o si no es posible aumentar el número de modelo, podemos fabricar un "espaciador largo de especificación de alta velocidad" con un espaciador más pesado como contramedida.
Póngase en contacto con nosotros.
Lista de límites de longitud de espaciadores largos (dimensión J)
Unidad: mm
| Número de modelo | Velocidad de operación (r/min) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3600 | 2000 | 1800 | 1500 | 1200 | 1000 | 900 | 750 | 720 | 600 | 500 | 400 | 300 | 200 | 150 | |
| NER59W | 1470 | 1960 | 2070 | 2260 | 2520 | 2750 | 2900 | 3170 | 3240 | 3540 | 3870 | 4330 | 4990 | - | - |
| NER93W | 1600 | 2130 | 2240 | 2450 | 2730 | 2980 | 3140 | 3440 | 3510 | 3840 | 4200 | 4690 | 5400 | - | - |
| NER230W | 1930 | 2560 | 2700 | 2950 | 3290 | 3590 | 3790 | 4140 | 4220 | 4620 | 5060 | 5650 | - | - | - |
| NER360W | 2080 | 2760 | 2910 | 3180 | 3540 | 3870 | 4080 | 4460 | 4550 | 4980 | 5440 | - | - | - | - |
| NER630W | 2230 | 2960 | 3110 | 3400 | 3790 | 4140 | 4360 | 4770 | 4870 | 5330 | - | - | - | - | - |
| NER850W | 2240 | 2970 | 3120 | 3410 | 3800 | 4160 | 4380 | 4780 | 4880 | 5340 | - | - | - | - | - |

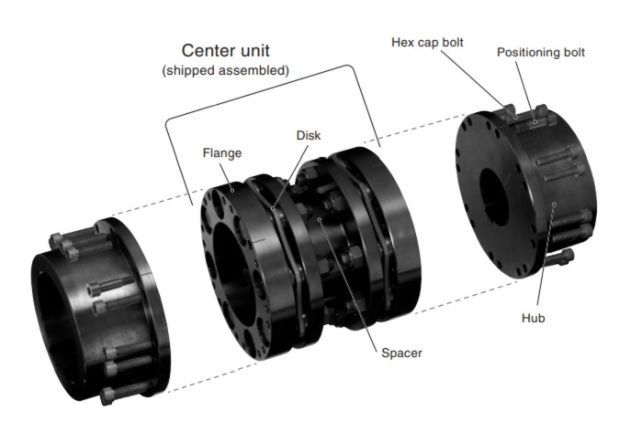

Estructura/Material
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| NER230 | W | - | AF70PD1 | X | AG80JD2 | - | J | 1234 |
| ｜ tamaño |
｜ ｜ ｜ |
｜ Símbolo del buje izquierdo |
｜ Símbolo del buje derecho |
｜ ｜ ｜ |
｜ Dimensión J |
|||
| tipo W: Tipo de espaciador |
espaciador largo J: Espaciador largo espaciadores largos Consulte el catálogo. |
|||||||
| forma del buje | tolerancia del diámetro del orificio del eje | Diámetro del orificio del eje | Tolerancia de la ranura de chaveta | posición del tornillo de ajuste |
|---|---|---|---|---|
| A | F | 70 | P | D1 |
| A | G | 80 | J | D2 |
| A: Cubo estándar | F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
Diámetro del orificio del eje (incrementos de 1 mm) |
J: Nuevo JIS Js9 P: Nuevo JIS P9 F: JIS F7 antiguo E: JIS antiguo E9 |
 [Haga clic para ampliar] |
