Shock Monitor Serie TSM4000M2
- Alimentación integral para máquinas herramienta
- Este tipo determina la sobrecarga y el desgaste de la herramienta integrando la potencia para un ciclo del proceso de mecanizado.
Características
- En el caso de máquinas de procesamiento de presión constante, incluso si la herramienta se desgasta, el factor de carga no aumenta y el tiempo de procesamiento puede incrementarse. Esto se controla mediante la cantidad de potencia (área).
- - una vez finalizado el mecanizado, Se utiliza el límite superior (OUT2) del consumo de energía integrado para detectar el desgaste y el límite inferior (OUT1) para detectar la rotura de la broca.
- ・OUT3 monitorea los valores absolutos para detectar sobrecargas como atascos utilizando valores instantáneos.
- ・OUT1, OUT2 y OUT3 se pueden cambiar externamente como una configuración de hasta un máximo de 8 tipos, lo que permite cambios en las herramientas y las piezas de trabajo.
- ・El tiempo de acumulación se puede cambiar fácilmente.

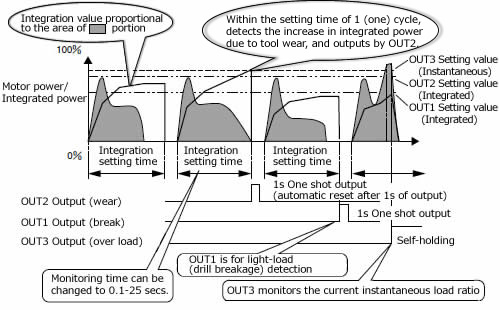

Funcionamiento básico del TSM4000M2
Catálogos y manuales de instrucciones
Lista de números de modelo de producto
*Haga clic en el número de modelo para mostrar información detallada.
| Organismo estándar y sensor de corriente |
cuerpo principal tipo montaje en panel y sensor de corriente |
Unidad principal solamente | soporte de montaje de panel | Sensor de corriente | Para sensores cable |
resistencia duplicadora | cable de E/S |
|---|---|---|---|---|---|---|---|
| TSM4000-U010 | TSM4000P-U010 | TSM4000M2 | TSM4-PL1 | TSM-U010 | TSM4-S01
TSM4-S03 TSM4-S05 TSM4-S10 TSM4-S20 TSM4-S30 |
TSM4-PR1 | TSM4-C01
TSM4-C03 |
| TSM4000-U050 | TSM4000P-U050 | TSM-U050 | |||||
| TSM4000-U100 | TSM4000P-U100 | TSM-U100 | |||||
| TSM4000-U150 | TSM4000P-U150 | TSM-U150 | |||||
| TSM4000-U200 | TSM4000P-U200 | TSM-U200 | |||||
| TSM4000-M300 | TSM4000P-M300 | TSM-M300 | |||||
| TSM4000-M400 | TSM4000P-M400 | TSM-M400 | |||||
| TSM4000-M600 | TSM4000P-M600 | TSM-M600 | |||||
| TSM4000-M800 | TSM4000P-M800 | TSM-M800 |
