Mini Keeper
- Embrague y freno deslizantes ultracompactos
- - Al utilizar materiales plásticos de ingeniería en toda la estructura, hemos logrado un diseño ultraligero y compacto.
- - Se utilizan productos químicos finos en la superficie de fricción, logrando una larga vida útil, un par de deslizamiento estable y una reproducibilidad precisa del par.
- - La escala de torsión de fácil lectura facilita el ajuste del torsión.
Estructura
(1) Buje (2) Disco de fricción A (3) Disco de fricción B (4) Brida (5) Resorte helicoidal (6) Tuerca de ajuste (7) Collar de tope
(8) pasador de clip antirrotación
*Las dimensiones corresponden al modelo MK08.
Especificaciones (modelo estándar)
| Rango de ajuste de par N·cm | Reacción | Método de reinicio |
|---|---|---|
| 1.96～39.2 | Ninguna (solo al conducir en una dirección) | automático |
(Nota) Se producirá holgura si se invierte el sentido de giro.
Catálogos y manuales de instrucciones
Visualización del número de modelo
| MK | 08 |
| ｜ Mini Keeper |
｜ tamaño (diámetro del orificio del eje en mm) |
Lista de números de modelo de producto
*Haga clic en el número de modelo para mostrar información detallada.
Selección
Cuando utilice Mini Keeper en el transporte de personal o en equipos de elevación, tome medidas en el lado del equipo para evitar accidentes que involucren al personal o caídas.
El par de ajuste y la velocidad de rotación de deslizamiento se muestran en la curva TN a continuación.
Por favor, decida el tamaño para que quepa en el
La curva TN indica el valor límite debido a la generación de calor durante el deslizamiento continuo. Si el tiempo de deslizamiento por deslizamiento es corto y el intervalo es largo, es posible superar el valor TN.
En ese caso, por favor, póngase en contacto con nosotros.
*Póngase en contacto con nosotros para especificaciones no estándar.
*Sin embargo, tenga en cuenta que si la velocidad de rotación es inferior a 30 r/min, pueden producirse movimientos bruscos de deslizamiento y el par puede no ser estable.
El fenómeno de stick-slip es un fenómeno en el cual las superficies de fricción se detienen y se deslizan repetidamente.

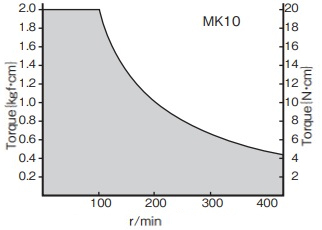

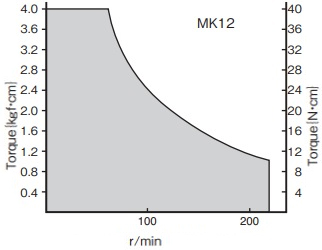

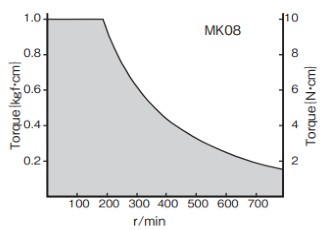

Diagrama de la curva TN
La curva TN debe utilizarse para temperaturas ambiente de hasta 35 °C. Si se supera este rango, póngase en contacto con nosotros.
Ajuste de par/montaje
Consulte manuales de instrucciones para obtener más detalles.
