Shock Guard Serie TGB
- Un tipo versátil con una amplia gama de productos y aplicaciones.
- - La precisión del par de operación repetido está dentro de ±10%.
- -Hay disponible una amplia gama de tamaños, e incluso para el mismo tamaño, los muelles están codificados por colores para que se puedan utilizar diferentes ajustes de par.
- -reinicio automático simplemente girando el lado de accionamiento.
- -La disposición de las bolas y los bolsillos es una combinación única que solo encaja en un lugar.
- - Un sensor TG sin contacto detecta la sobrecarga y puede detener el motor o emitir una alarma (opcional).
- -También disponemos de una selección de tipos de piñones y acoplamientos.
Número mínimo de dientes en piñones utilizables
Serie TGB
| Número de modelo | Número mínimo de dientes del piñón | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS40 | RS50 | RS60 | RS80 | RS100 | RS120 | RS140 | RS160 | |||||||||||
| TGB08-L,M,H | 14 | 12 | 13（10） | |||||||||||||||
| TGB12-L,M,H | 16 | 13 | 13（11） | |||||||||||||||
| TGB16-L,M,H | 18 | 15 | 14 | |||||||||||||||
| TGB20-H | 26 | 22 | 19 | 15 | 13 | 13（11） | ||||||||||||
| TGB30-L,H | 32 | 26 | 22 | 18 | 15 | 13 | ||||||||||||
| TGB50-L,M,H | 45（43） | 35 | 30 | 24 | 20 | 17 | ||||||||||||
| TGB70-H | 60（58） | 48（47） | 40 | 32（31） | 26 | 24（22） | ||||||||||||
| TGB90-L,H | 62 | 52 | 40 | 33 | 28 | 25 | 22 | |||||||||||
| TGB110-L,H | 74 | 62 | 48 | 39 | 33 | 29 | 26 | |||||||||||
| TGB130-L,H | 83 | 70 | 53 | 43 | 37 | 32 | 29 | |||||||||||
*El número de dientes entre paréntesis no corresponde al piñón estándar tipo A. Si es posible, utilice un piñón con mayor número de dientes.
Nota: No se tiene en cuenta la capacidad de transmisión del piñón.
Contenido de vídeo
Estructura

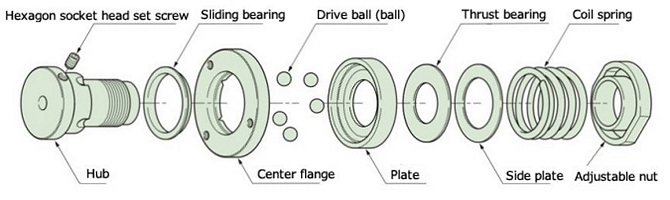

TGB08～16

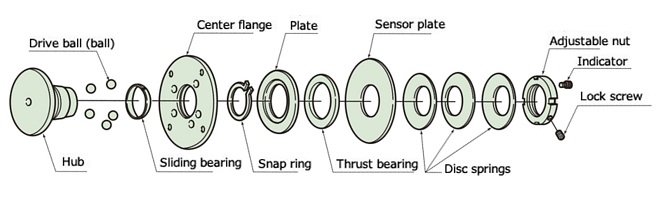

TGB20～130
*Los modelos TGB70 y superiores tienen estructuras ligeramente diferentes.
Principio de funcionamiento
Por favor, vea la animación para conocer el principio de funcionamiento de la serie TGB.
Ejemplos de TGB08-16
Durante el funcionamiento normal (activado)
El par motor se transmite mediante múltiples bolas.
Las bolas están dispuestas de forma desigual, por lo que solo hay una posición de acoplamiento.
No se produce holgura gracias al ajuste preciso entre la bola presurizada y la bolsa, que se mantienen en su lugar sin dejar huecos.
El par se transmite desde la brida central (cavidad) a la bola, luego al cubo (cavidad) y luego al eje (o viceversa).
Cuando se sobrecarga (dispara)
Cuando la válvula se dispara debido a una sobrecarga, las bolas salen de los alojamientos en la brida central y se separan de la placa y la brida central.
Se mueve deslizándose entre ellos.
Ejemplos de TGB20-50
Durante el funcionamiento normal (activado)
El par motor se transmite mediante múltiples bolas.
Las bolas están dispuestas de forma desigual, por lo que solo hay una posición de acoplamiento.
El par se transmite desde la brida central (cavidad) a la bola, luego al cubo (cavidad) y luego al eje (o viceversa).
Cuando se sobrecarga (dispara)
Cuando se produce un fallo por sobrecarga, las bolas salen de sus alojamientos en el buje y ruedan entre la placa y el buje.
Todas las piezas giratorias durante el disparo están soportadas por cojinetes, por lo que la rotación es ligera y suave.
*El principio de funcionamiento de TGB70 a 130 es el mismo.
Especificaciones (modelo estándar)
| Rango de par de ajuste N·m | Precisión del par de operación repetitiva | Reacción | Método de reinicio |
|---|---|---|---|
| 0.3～7150 | ±10% | pequeño | automático |
Catálogos y manuales de instrucciones
Visualización del número de modelo
*Tipo de unidad única
| TGB | 30 | - | H | - | TH30JD2 | - | N147 |
| ｜ serie |
｜ tamaño |
｜ ｜ ｜ |
｜ símbolo del orificio del eje |
｜ Valor de ajuste de par Nuevo Méjico |
|||
| Fuerza del resorte L: Muelle débil M: Primavera media H: Resorte fuerte |
|||||||
*Tipo de acoplamiento
| TGB | 50 | - | L | C | - | TH35JD2 | X | CH45ED2 | - | N98 |
| ｜ serie |
｜ tamaño |
｜ ｜ ｜ |
｜ Enganche tipo |
｜ lateral Shock Guard símbolo del orificio del eje |
｜ Lado de acoplamiento símbolo del orificio del eje |
｜ Valor de ajuste de par Nuevo Méjico |
||||
| Fuerza del resorte | ||||||||||
*Con piñón
| TGB | 50 | - | H | - | 08025 | - | TH50JD2 | - | N294 |
| ｜ serie |
｜ tamaño |
｜ ｜ ｜ |
｜ número de modelo de piñón |
｜ símbolo del orificio del eje |
｜ Valor de ajuste de par Nuevo Méjico |
||||
| Fuerza del resorte | |||||||||
| tolerancia del diámetro del orificio del eje | Diámetro del orificio del eje | Tolerancia de la ranura de chaveta | posición del tornillo de ajuste | |
|---|---|---|---|---|
| T | H | 35 | J | D2 |
| C | H | 45 | E | D2 |
| T:ショックガード側 C:カップリング側 | F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
Diámetro del orificio del eje (incrementos de 1 mm) |
J: Nuevo JIS Js9 (estándar) P: Nuevo JIS P9 F: JIS F7 antiguo E: JIS antiguo E9 |
 [Haga clic para ampliar] |
Nota) La posición del tornillo de fijación en Shock Guard es la posición vista desde el lado de la tuerca de ajuste, y la posición del tornillo de fijación en el lado del acoplamiento es la posición vista desde la cara del extremo del cubo.
■ navegación de modelos Tsubaki
Lista de números de modelo de producto
*Haga clic en el número de modelo para mostrar información detallada.
| Rango de par de ajuste Nuevo Méjico |
Unidad individual | Tipo de acoplamiento | |||
|---|---|---|---|---|---|
| rango de diámetro del orificio del eje mm |
Número de modelo | Con piñón Número de modelo |
Lado de acoplamiento Rango de diámetro del orificio del eje en mm |
Número de modelo | |
| 0.3～1.4 | 6～8 | TGB08-L | --- | 6～15 | TGB08-LC |
| 0.8～2.1 | TGB08-M | TGB08-MC | |||
| 1.2～2.9 | TGB08-H | TGB08-HC | |||
| 0.7～2.9 | 8～12 | TGB12-L | --- | 8～20 | TGB12-LC |
| 2.0～4.9 | TGB12-M | TGB12-MC | |||
| 3.0～5.8 | TGB12-H | TGB12-HC | |||
| 1.5～4.9 | 9～16 | TGB16-L | --- | 9～25 | TGB16-LC |
| 3.0～7.8 | TGB16-M | TGB16-MC | |||
| 5.9～11 | TGB16-H | TGB16-HC | |||
| 9.8～44 | 10～20 | TGB20-H | TGB20-H-04022
TGB20-H-04027 |
14～42 | TGB20-HC |
| 20～54 | 14～30 | TGB30-L | TGB30-L-06019
TGB30-L-06024 |
20～48 | TGB30-LC |
| 54～167 | TGB30-H | TGB30-H-06019
TGB30-H-06024 |
TGB30-HC | ||
| 69～147 | 24～50 | TGB50-L | TGB50-L-08020
TGB50-L-08025 |
20～55 | TGB50-LC |
| 137～412 | TGB50-M | TGB50-M-08020
TGB50-M-08025 |
TGB50-MC | ||
| 196～539 | TGB50-H | TGB50-H-08020
TGB50-H-08025 |
TGB50-HC | ||
| 294～1080 | 34～70 | TGB70-H | TGB70-H-10022
TGB70-H-10026 |
30～75 | TGB70-HC |
| 441～1320 | 44～90 | TGB90-L | --- | 35～103 | TGB90-LC |
| 931～3140 | TGB90-H | TGB90-HC | |||
| 686～1960 | 54～110 | TGB110-L | --- | 40～113 | TGB110-LC |
| 1570～5100 | TGB110-H | TGB110-HC | |||
| 1180～3040 | 62～130 | TGB130-L | --- | 55～145 | TGB130-LC |
| 2650～7150 | TGB130-H | TGB130-HC | |||
opción
Sensor TG
Se trata de un sensor de detección de sobrecarga tipo interruptor de proximidad diseñado específicamente para Shock Guard. Puede detectar una sobrecarga en Shock Guard (movimiento de la placa en la dirección axial) y detener el motor o activar una alarma.
| Tipo de aire acondicionado | Tipo CC | ||
|---|---|---|---|
| Número de modelo | TGS8 | TGS8DN | |
| fuente de alimentación Voltaje |
Clasificación | AC24～240V | - |
| Rango útil | AC20～264V(50/60Hz) | DC10～30V | |
| Consumo actual | 1,7 mA o menos (a 200 V CA) | 16 mA o menos | |
| Salida de control (capacidad de conmutación) | 5～100mA | Máx. 200 mA | |
| luz indicadora | Pantalla de funcionamiento | ||
| Temperatura ambiente | De -25 a +70 °C (pero no congelar) | ||
| humedad ambiental | 35～95% RH | ||
| Formato de salida | - | NPN | |
| Formulario de operación | NC (indica el estado de apertura/cierre de la salida cuando no se detecta la placa del sensor) | ||
| resistencia de aislamiento | Resistencia de 50 MΩ o más (megóhmetro de 500 V CC) entre todos los componentes con corriente y la carcasa | ||
| masa | Aproximadamente 45 g (longitud del cordón: 2 m) | Aproximadamente 56 g (longitud del cordón: 2 m) | |
| Tensión residual | >> Ver datos característicos | 2,0 V o menos (corriente de carga de 200 mA, longitud del cable de 2 m) | |
| Manuales de instrucciones | Sensor TG TGS8 | Sensor TG TGS8DN | |
Características de tensión residual de carga
Dimensiones
Tipo de CA TGS8
DC tipo TGS8DN
Dimensionamiento
Seleccionaremos Shock Guard que mejor se adapte a sus condiciones de uso de toda la serie Tsubaki Shock Guard.
Por favor, haga clic en la pestaña "dimensionamiento" en la parte superior de esta página.
Para obtener información sobre la selección y fabricación de elementos de transmisión (piñones, etc.), consulte este enlace.
Volver al inicio de esta páginaProductos con especificaciones especiales
Tipo integrado de piñón
Si lo solicita, también podemos ofrecerle piñones con integración distinta a la de nuestros productos estándar. Seleccione el piñón que desee y póngase en contacto con nosotros.

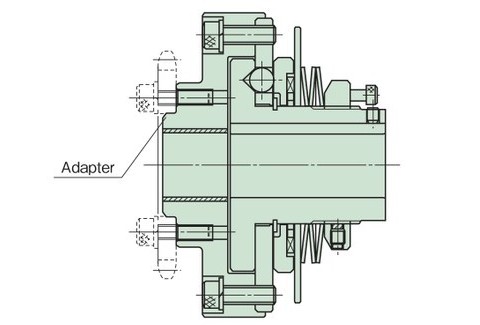

Especificaciones del adaptador (A)
Esto resulta práctico al usar piñones o poleas de diámetro pequeño. Si va a utilizar este producto, por favor, especifique las características del piñón o polea que va a instalar y póngase en contacto con nosotros.

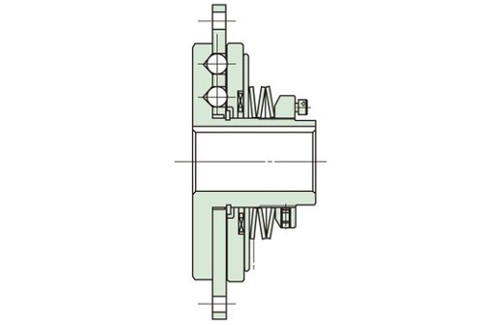

Tipo de avance/retroceso
El ajuste del par de disparo se puede modificar cambiando el sentido de giro del Shock Guard. Para más información, póngase en contacto con nosotros.
