Elevador Zip Chain
- Elevador de tijera con mecanismo Zip Chain
- Este es un elevador revolucionario que logra un levantamiento de alta velocidad sin precedentes.
- Zip Chain es un elevador de mesa que utiliza Zip Chain para elevar directamente el tablero de la mesa.
- En comparación con los sistemas hidráulicos, puede moverse hacia arriba y hacia abajo de 3 a 10 veces más rápido. También es adecuado para un funcionamiento de alta frecuencia y puede lograr ahorros de energía de hasta un 50 %.
¿Qué es Zip Chain?
- Operación de alta velocidad y alta frecuencia
- Función de parada multipunto
- Con diferencia el que más espacio ahorra.
Zip Chain es una cadena desarrollada exclusivamente por nuestra empresa, en la que dos cadenas se entrelazan como una cremallera para formar un pilar fuerte que se puede empujar y tirar.
El actuador de cadena Zip es un actuador lineal comercializado que utiliza esta cadena.
En comparación con los cilindros neumáticos e hidráulicos convencionales, tienen muchas características, incluido el respeto al medio ambiente, como ahorro de espacio, operación de alta velocidad y alta frecuencia, función de parada multipunto, alta precisión de parada y libertad de dirección de instalación, y se utilizan en una amplia gama de aplicaciones, desde pequeños actuadores hasta grandes elevadores.
Contenido de vídeo
Engranaje Zip Chain
Zip Chain levanta la mesa.
Tipo de 1000 kg
500 kg, tipo telescópico de 7 m
Características
Comparación con otras organizaciones
| velocidad | Frecuencia alta | Detención de la precisión | Vida útil esperada | |
|---|---|---|---|---|
| Elevador Zip Chain | ◎ | ◎ | ◎ | ◎ |
| elevador de tornillo eléctrico | × | × | ○ | × |
| Elevador hidráulico | × | × | × | × |
La tecnología de cadena única de Tsubaki permite lograr un rendimiento excelente.
2,5 veces más rápido que la velocidad hidráulica
Logra un funcionamiento de alta velocidad con una velocidad de elevación máxima de 100 m/min.
El mecanismo empuja directamente la placa superior a una velocidad estable, por lo que puede subirse y bajarse a una velocidad constante proporcional a la velocidad de rotación del motor. También es posible el funcionamiento sincronizado de varias unidades.

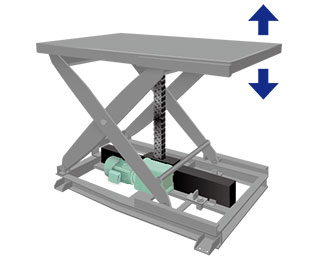

Elevador Zip Chain
Velocidad estable en todo el rango de brazada

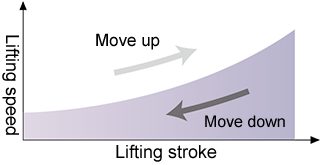

Elevador hidráulico
El cilindro hidráulico se extiende y se retrae diagonalmente para subir y bajar la mesa, lo que provoca el cambio de velocidad.
4,5 veces el tipo hidráulico de alta frecuencia
Zip Chain es similar a los elevadores hidráulicos en el sentido de que funciona con mayor frecuencia.
No es necesario aumentar la capacidad del depósito de la unidad hidráulica.
Además, puede alcanzar más de un ciclo por minuto, lo cual no es posible con métodos hidráulicos u otros.
Además, también es posible el funcionamiento continuo con múltiples paradas.

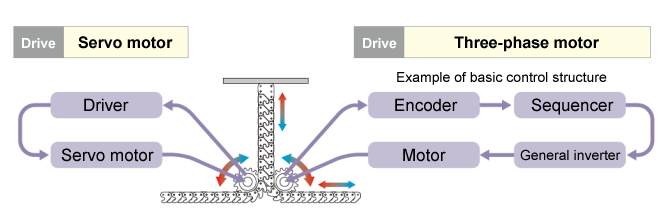

Precisión de frenado: el tipo hidráulico tiene dificultades para detenerse a mitad de camino.
Zip Chain facilita la consecución de paradas multipunto y posicionamiento multietapa.
Vida útil prevista: 10 veces mayor que la de los tipos hidráulicos.
Zip Chain tiene un mecanismo que empuja directamente hacia arriba la placa superior, por lo que la carga sobre las bisagras y los rodillos es pequeña, logrando una larga vida útil de más de un millón de ciclos.
Especificación
- • Masa de carga admisible: 1000 kg/50 kg
- ・Carrera: 1000 mm/1600 mm/300 mm/500 mm
- ・Unidad de accionamiento: con motor/servomotor trifásico
- ・Número de etapas del pantógrafo: 1 etapa/2 etapas
Catálogos y manuales de instrucciones
Visualización del número de modelo
| ZSL | 1000 | L | 10 | G | 1 | - | T6 |
| ｜ ｜ Elevador Zip Chain |
｜ masa de carga admisible 1000: 1000 kg 0050: 50 kg |
｜ velocidad S: hasta 6 m/min L: 6 a 12 m/min M: 12 m/min |
｜ ataque 10: 1000 mm 16: 1600 mm 03: 300 mm 05: 500 mm |
｜ unidad de accionamiento G: Con motor trifásico K: Con servomotor |
｜ Número de etapas del pantógrafo 1: 1 paso 2: 2 pasos |
｜ opción Consulte a continuación para obtener más detalles. |
|
navegación del número de modelo del producto
masa de carga admisible
El peso admisible de la carga.
velocidad
Este símbolo indica la velocidad de elevación.
Consulte la información detallada para conocer los valores de velocidad de cada modelo.
Ataque
La distancia que se puede subir o bajar.
unidad de accionamiento
G: Viene con un motor trifásico.
K: Viene con un servomotor.
Número de etapas del pantógrafo
Es un pantógrafo de etapa 1:1.
2: Tipo pantógrafo de dos etapas.
Símbolo de opción
J: Los fuelles están unidos a la abertura.
T6, T8: Se proporciona un asiento de fijación y agujeros roscados en la superficie superior de la mesa.
(T6: 6 tomas, T8: 8 tomas)
V: La tensión de alimentación se duplica.
E: Un codificador rotatorio está conectado a la parte trasera del motor.
Lista de modelos de productos [especificaciones estándar]
*Haga clic en el número de modelo para mostrar información detallada.
| masa de carga admisible kg |
ataque mm |
unidad de accionamiento | velocidad | ||
|---|---|---|---|---|---|
| 12～m/min | 6～12m/min | ～6m/min | |||
| 1000 | 1000 | G (con motor trifásico) | --- | ZSL1000L10G1 | ZSL1000S10G1 |
| 1600 | --- | ZSL1000L16G2 | ZSL1000S16G2 | ||
| 50 | 300 | --- | --- | ZSL0050S03G1 | |
| 500 | --- | --- | ZSL0050S05G2 | ||
| 1000 | 1000 | K (con servomotor) | ZSL1000M10K1 | --- | --- |
| 1600 | ZSL1000M16K2 | --- | --- | ||
| 50 | 300 | ZSL0050M03K1 | --- | --- | |
| 500 | ZSL0050M05K2 | --- | --- | ||
opción

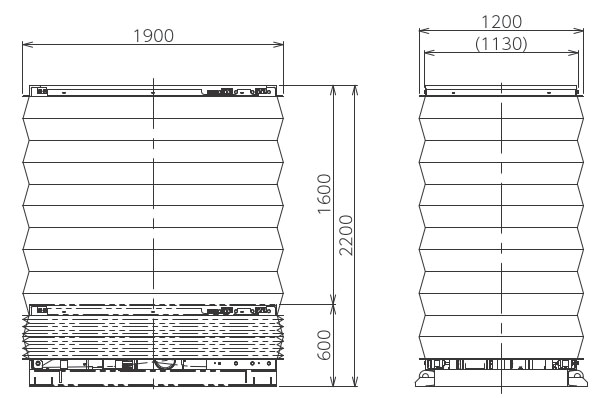

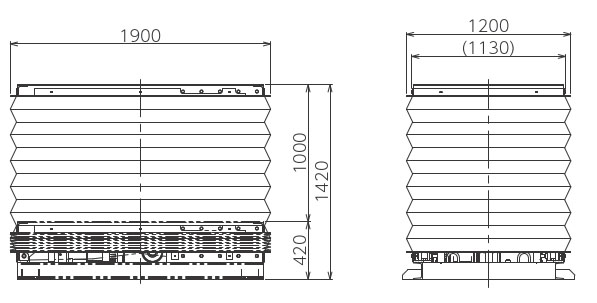

Fuelle de circunferencia completa [código de opción: J]
- Un fuelle de circunferencia completa que evita pellizcos en Zip Chain.
*También disponemos de modelos divididos especiales; póngase en contacto con nosotros para obtener más información.
| Carrera: 1000 mm. Masa aproximada: 35 kg. | Carrera: 1600 mm. Peso aproximado: 40 kg. |
|---|---|
|
|
|

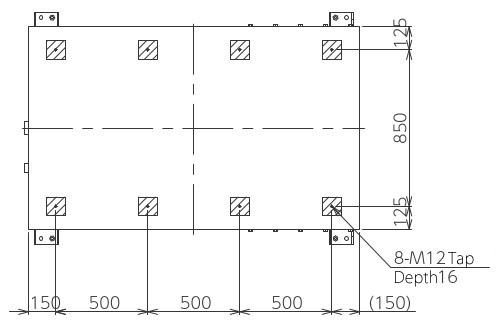

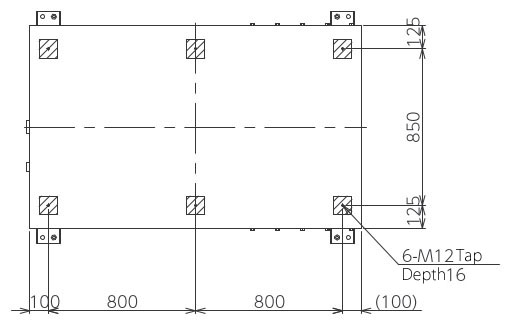

Tapizar asiento [código de opción: T6, T8]
- La superficie superior de la mesa cuenta con un asiento de fijación y orificios roscados.
| 6 grifos: T6 | 8 grifos: T8 | Detalle del grifo: T8 |
|---|---|---|
|
|
|
 |
Tensión del motor 400V clase [código de opción: V]
・Cambie el voltaje del motor de accionamiento a la clase de 400 V.
Tamaños compatibles: ZSL1000□□□G, ZSL1000M□□K, ZSL0050S□□G
Con codificador rotatorio [Código de opción: E]
- Se puede instalar un codificador rotatorio en el extremo del eje del lado sin carga de un motor trifásico, lo que permite emitir la señal de rotación del motor.
Tamaño compatible: ZSL1000□□□G□
Características
• Controlabilidad
Del reductor se puede extraer una señal de salida de colector abierto, lo que permite una variedad de operaciones.
·compacto
No es necesario conectar el eje del motor y el codificador rotatorio con un acoplamiento.
• Reducción de costes
En comparación con las instalaciones separadas convencionales, no se necesitan acoplamientos, placas base ni trabajos de nivelación.
Especificaciones del codificador rotatorio
| Tensión de alimentación | DC4.5～30V |
|---|---|
| Número de pulsos | 100 |
| Formato de salida | Salida de colector abierto (tipo NPN) 6 Señal de diferencia de fase AB90° + Señal de origen Z |
| Circuito de salida |
|
| Consumo actual | 30 mA o menos |
| Voltaje de salida | 0,5 V o menos (a la corriente de hundimiento máxima) |
| corriente de hundimiento máximo | 40mA MAX |
| Señal en ascenso Tiempo de otoño |
1 μs o menos |
| Frecuencia de respuesta máxima | 240kHz |
| Tensión de resistencia del circuito de salida | 50V MAX |
| Longitud del cable | 0,5 m con conector (Hirose Electric Co., Ltd. DF3-6S-2C) |
| vibración | 4,9 m/s 2 {0,5 G} o menos (20~50 Hz) |
Estructura y dimensiones (parte de montaje del codificador rotatorio)
[Haga clic para ampliar]
Mesa de cableado
| Número de PIN | color | conexión |
|---|---|---|
| 1 | rojo | fuente de alimentación |
| 2 | negro | 0V común |
| 3 | azul | Señal A |
| 4 | blanco | Señal B |
| 5 | amarillo | Señal Z |
| 6 | negro | blindaje |
Accesorios opcionales se venden por separado.

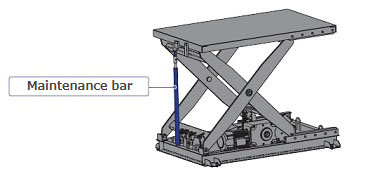

Barra de mantenimiento
- Si se ve obligado a colocar su cuerpo o parte de él debajo del marco de la mesa durante el mantenimiento o la inspección,
Como medida de seguridad, asegúrese de utilizar la barra de mantenimiento.
- La serie ZSL0050 viene con una barra de mantenimiento, pero la serie ZSL1000 no.
Si adquiere la serie ZSL1000, adquiera también la barra de mantenimiento ZSL1000 opcional.
・La barra de mantenimiento estándar se utiliza con una carrera de 1000 mm. Póngase en contacto con nosotros si desea utilizarla con una carrera diferente.
| Número de modelo | Modelos aplicables | Precio estándar | Plazo de entrega |
|---|---|---|---|
| ZSL1000MB10 | ZSL1000～ | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
Productos con especificaciones especiales
Pantógrafo de dos etapas de 400 kg
Especificaciones del motor externo:
Zip Chain de dos puntas
Pantógrafo de una sola etapa de 2000 kg
Especificaciones del motor externo:
Zip Chain de 4 puntas
300 kg, tipo telescópico de 3 etapas
Especificaciones del motor externo:
Zip Chain de dos puntas
tipo de poste de 650 kg
Especificaciones del motor externo:
Zip Chain de dos puntas
