Linipower Jack JWH (Tipo de tornillo de bolas de alto paso)

Fotos del producto
  • El JWH (Tipo de tornillo de bolas de alto paso) es un gato de tornillo que puede alcanzar la misma velocidad de rotación de entrada que el tipo JWB pero con mayor velocidad (hasta 4 veces más rápido).
  • Los componentes principales son un husillo de bolas de paso largo y un engranaje helicoidal de alta precisión.
  • Para aplicaciones de alta velocidad se utiliza un husillo de bolas de paso alto, y se consigue un bajo nivel de ruido combinándolo con una unidad reductora.

Características

  • ・Alta velocidad

    Mediante el uso de un husillo de bolas de paso alto y alta fiabilidad, la velocidad del eje del husillo se puede aumentar hasta un máximo de 7,5 m/min.

  • • Reducción de ruido

    Cuando la velocidad del eje del tornillo es la misma que la del JWB (tipo tornillo de bolas), la velocidad de rotación de entrada se puede reducir utilizando una unidad reductora en la fuente de accionamiento, lo que reduce el ruido generado por el gato.

    *No dispone de mecanismo de autobloqueo, por lo que se requiere un freno.

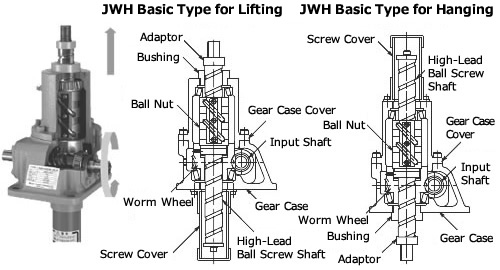

Estructura de especificación básica

Estructura de especificación básica

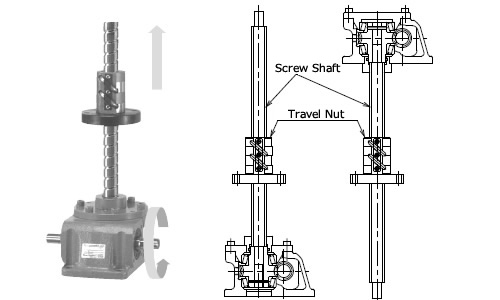

Estructura de nuez viajera

Estructura de nuez viajera

Lista de modelos estándar

• Capacidad básica

Marco N° Capacidad básica kN {tf} Relación de reducción de gusanos
H
010 9.80 {1} 5
025 24.5 {2.5} 6
050 49.0 {5} 6
100 98.0 {10} 8
150 147 {15} 8
200 196 {20} 8

·Ataque

Marco N° 10 25 50 100 150 200
100 ○ ○ ○ ○ ○ ○
200 ○ ○ ○ ○ ○ ○
300 ○ ○ ○ ○ ○ ○
400 ○ ○ ○ ○ ○ ○
500 ○ ○ ○ ○ ○ ○
600 ○ ○ ○ ○ ○ ○
800 ○ ○ ○ ○ ○ ○
1000 △ ○ ○ ○ ○ ○
1200 △ ○ ○ ○ ○ ○
1500 - △ ○ ○ ○ ○
2000 - - - △ △ △
  • *○: Producto estándar, △: Producto hecho a medida, -: Fabricado según las condiciones de uso. Contáctenos para más detalles.

Catálogos y manuales de instrucciones

Ejemplo de visualización del número de modelo

JW H 050 U S H 10 U
｜
Nombre de la serie
Linipower
Jack		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 ｜
Capacidad básica
010: 9,80 kN{1tf}
025: 24,5 kN{2,5 tf}
050: 49,0 kN{5tf}
100: 98,0 kN{10tf}
150: 147kN{15tf}
200: 196 kN{20 tf}		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 ｜
｜
｜
｜
｜
｜
｜
｜		 ｜
Relación de reducción de gusanos
H
La tasa de reducción real es
Más información
Consulte.		 ｜
Carrera nominal
1: 100 mm
2: 200 mm
3: 300 mm
4: 400 mm
5: 500 mm
6: 600 mm
8: 800 mm
10: 1000 mm
12: 1200 mm
15: 1500 mm
20: 2000 mm		 ｜
Dirección de montaje de la brida
*Se requiere notación
solo para las especificaciones
de tuercas móviles.
​
Especificaciones de tornillos
S: Forma básica
R: Especificación de tuerca viajera
Tipo de tornillo
H: Alto contenido de plomo
husillo de bolas		 Forma de montaje
U: Para empujar hacia arriba
D: Para colgar

■ Navegación de modelos Tsubaki

Número de modelo seleccionable:

Ver detalles del producto

*Para generar el número de modelo correcto, seleccione los elementos en orden de izquierda a derecha.

serie Tipo de tornillo Capacidad básica Forma de montaje Especificaciones de tornillos Sin fin
Relación de reducción		 Ataque brida
Dirección de montaje

JW































Tipo de tornillo

M: Tipo de tornillo trapezoidal.

B: Tipo husillo de bolas.

H: Tipo de husillo de bolas de paso alto.

Capacidad básica

Esta es la capacidad básica que puede soportar el cuerpo del gato.

Forma de montaje

U: Este tipo tiene un eje de tornillo en el lado opuesto de la base de montaje del cuerpo principal.

D: Este tipo tiene un eje de tornillo que sobresale del lado de la base de montaje del cuerpo principal.

Especificaciones de tornillos

S: Esta es la forma básica en la que se mueve el eje del tornillo.

M: La forma básica en la que se mueve el eje del tornillo.
El eje del tornillo tiene una función antirrotación.

R: El eje del tornillo gira y la tuerca se mueve.

Relación de reducción de gusanos

Relación de reducción reductor de tornillo sin fin.

Consulte la información detallada para conocer los valores de la relación de reducción de cada modelo.

Ataque

distancia de recorrido del eje roscado o de la tuerca móvil.

Dirección de montaje de la brida

Para tuercas de tipo móvil, especifique de qué lado de la tuerca debe estar la brida de montaje.

U: Lado superior

D: Lado inferior

Símbolo de opción

J: Viene con fuelle de acordeón.

B: Viene con accesorio final de la varilla.

I: Viene con accesorio final en forma de I.

M: Viene con accesorio final en forma de mesa.

C: Viene con accesorios de horquilla.

Y: Un interruptor de límite con contador mecánico.

K2: Dos microinterruptores incorporados detectan la posición del golpe.

K4: Equipada con cuatro microinterruptores incorporados que detectan la posición de la carrera.

P: Equipada con un potenciómetro que detecta la posición de la carrera.

R: Equipada con un codificador rotatorio que emite una señal de movimiento de carrera.

E: Viene con un motor de freno trifásico.
La fuente de alimentación admite 200/200/220 V 50/60/60 Hz.

EV: Viene con un motor trifásico con freno.
La fuente de alimentación admite 400/400/440V 50/60/60Hz.

G1: Equipado con un Motorreductor trifásico con freno, la relación de reducción es de 1/5.
La fuente de alimentación admite 200/200/220 V 50/60/60 Hz.

G2: Equipado con un Motorreductor trifásico con freno, la relación de reducción es 1/10.
La fuente de alimentación admite 200/200/220 V 50/60/60 Hz.


Consulte aquí los números de modelo opcionales.

Lista de números de modelo de producto

*Haga clic en el número de modelo para ver información detallada. Abrir todo Cerrar todo

Capacidad básica del bastidor número "010" 9,80 kN {1tf} (Número de modelo JWH010~)

Bastidor de capacidad básica número "025" 24,5 kN {2,5 tf} (número de modelo JWH025~)

Capacidad básica del bastidor número "050" 49,0 kN {5tf} (Número de modelo JWH050~)

Capacidad básica del bastidor número "100" 98,0 kN {10 tf} (Número de modelo JWH100~)

Capacidad básica del bastidor número "150" 147kN {15tf} (Número de modelo JWH150~)

Capacidad básica del bastidor número "200" 196kN {20tf} (número de modelo JWH200~)

Apoyo especial

・Disponemos de soporte especial adaptado a sus condiciones de uso.

Para solicitudes especiales como anti-juego, diferentes carreras y ejes de entrada enchapados, haga clic aquí.
