Serie de plástico tipo abierto TKQ

Enlace
Acortamiento/alargamiento

Este Portacables (CABLEVEYOR) es más silencioso, genera menos polvo y produce menos vibraciones que la especificación TKP MW, lo que permite un funcionamiento a alta velocidad.
- Alcanza el nivel de limpieza ISO Clase 4 (según los resultados de nuestras pruebas internas).
-Protege cables y mangueras en condiciones de alta velocidad y alta aceleración.

Características

1. Bajo nivel de ruido

La corta distancia entre canales reduce el ruido de flexión y el ruido de colisión con el suelo, lo que resulta en un bajo nivel de ruido.

• Relación entre tono y ruido

Portacables (CABLEVEYOR) convencionales tienen una estructura de enlace que provoca un movimiento poligonal, lo que produce ruidos de flexión y ruidos de colisión con el suelo.

El modelo TKQ utiliza una resina relativamente blanda y la estructura continua especial única de Tsubaki, lo que resulta en poco ruido de flexión, y el movimiento de flexión es casi un arco circular, lo que significa que hay poco ruido de impacto con el suelo, lo que lo convierte en un producto silencioso.

2. Baja generación de polvo

La estructura continua especial de los eslabones elimina el desgaste por deslizamiento entre los pasadores y los orificios de los pasadores, reduciendo la generación de polvo.

3. larga vida

El alambre está integrado en las bandas laterales, lo que lo hace altamente resistente a la flexión.

Sobrevivió a una prueba de durabilidad interna de 12 millones de ciclos sin romperse.

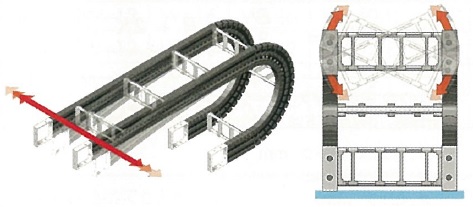

4. flexible

Las bandas laterales son flexibles y pueden soportar ligeras torsiones y flexiones.

5. Alta velocidad y alta aceleración

Es ligero y la sección de flexión se aproxima a un arco circular, lo que le permite funcionar con bajas vibraciones.

(Velocidad máxima de desplazamiento 600 m/min, aceleración máxima 4 G)

6. Admite particiones multinivel

El espacio de almacenamiento se puede dividir en varios niveles, lo que permite una mayor flexibilidad en la distribución.

Especificaciones especiales

Para especificaciones especiales, consulte aquí.

Catálogos y manuales de instrucciones

Lista de productos

*Haz clic para ver información detallada. Abrir todo Cerrar todo

Diámetro exterior máximo del cable/manguera 25 mm (TKQ15H28~)

Abrir todo Cerrar todo

Ancho interior 36 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo fijar el separador vertical: Tipo de diapositiva
25	28	36	60	15	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ15H28E36R60
75	TKQ15H28E36R75
90	TKQ15H28E36R90
110	TKQ15H28E36R110
150	TKQ15H28E36R150

Ancho interior 44 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo fijar el separador vertical: Tipo de diapositiva
25	28	44	60	15	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ15H28E44R60
75	TKQ15H28E44R75
90	TKQ15H28E44R90
110	TKQ15H28E44R110
150	TKQ15H28E44R150

Ancho interior 52 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo fijar el separador vertical: Tipo de diapositiva
25	28	52	60	15	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ15H28E52R60
75	TKQ15H28E52R75
90	TKQ15H28E52R90
110	TKQ15H28E52R110
150	TKQ15H28E52R150

Ancho interior 60 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo fijar el separador vertical: Tipo de diapositiva
25	28	60	60	15	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ15H28E60R60
75	TKQ15H28E60R75
90	TKQ15H28E60R90
110	TKQ15H28E60R110
150	TKQ15H28E60R150

Ancho interior 68 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo fijar el separador vertical: Tipo de diapositiva
25	28	68	60	15	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ15H28E68R60
75	TKQ15H28E68R75
90	TKQ15H28E68R90
110	TKQ15H28E68R110
150	TKQ15H28E68R150

Ancho interior 76 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo fijar el separador vertical: Tipo de diapositiva
25	28	76	60	15	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ15H28E76R60
75	TKQ15H28E76R75
90	TKQ15H28E76R90
110	TKQ15H28E76R110
150	TKQ15H28E76R150

Ancho interior 84 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo fijar el separador vertical: Tipo de diapositiva
25	28	84	60	15	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ15H28E84R60
75	TKQ15H28E84R75
90	TKQ15H28E84R90
110	TKQ15H28E84R110
150	TKQ15H28E84R150

Ancho interior 92 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo fijar el separador vertical: Tipo de diapositiva
25	28	92	60	15	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ15H28E92R60
75	TKQ15H28E92R75
90	TKQ15H28E92R90
110	TKQ15H28E92R110
150	TKQ15H28E92R150

Ancho interior 100 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo fijar el separador vertical: Tipo de diapositiva
25	28	100	60	15	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ15H28E100R60
75	TKQ15H28E100R75
90	TKQ15H28E100R90
110	TKQ15H28E100R110
150	TKQ15H28E100R150

Ancho interior 108 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo fijar el separador vertical: Tipo de diapositiva
25	28	108	60	15	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ15H28E108R60
75	TKQ15H28E108R75
90	TKQ15H28E108R90
110	TKQ15H28E108R110
150	TKQ15H28E108R150

Volver al inicio de esta página

Diámetro exterior máximo del cable/manguera 38 mm (TKQ20H42 y superiores)

Abrir todo Cerrar todo

Ancho interior 84 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
38	42	84	100	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ20H42E84R100C	TKQ20H42E84R100B	TKQ20H42E84R100A
150	TKQ20H42E84R150C	TKQ20H42E84R150B	TKQ20H42E84R150A
190	TKQ20H42E84R190C	TKQ20H42E84R190B	TKQ20H42E84R190A
250	TKQ20H42E84R250C	TKQ20H42E84R250B	TKQ20H42E84R250A

Ancho interior 92 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
38	42	92	100	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ20H42E92R100C	---	---
150	TKQ20H42E92R150C	---	---
190	TKQ20H42E92R190C	---	---
250	TKQ20H42E92R250C	---	---

Ancho interior 100 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
38	42	100	100	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ20H42E100R100C	---	---
150	TKQ20H42E100R150C	---	---
190	TKQ20H42E100R190C	---	---
250	TKQ20H42E100R250C	---	---

Ancho interior 108 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
38	42	108	100	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ20H42E108R100C	---	---
150	TKQ20H42E108R150C	---	---
190	TKQ20H42E108R190C	---	---
250	TKQ20H42E108R250C	---	---

Ancho interior 116 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
38	42	116	100	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ20H42E116R100C	---	---
150	TKQ20H42E116R150C	---	---
190	TKQ20H42E116R190C	---	---
250	TKQ20H42E116R250C	---	---

Ancho interior 124 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
38	42	124	100	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ20H42E124R100C	TKQ20H42E124R100B	TKQ20H42E124R100A
150	TKQ20H42E124R150C	TKQ20H42E124R150B	TKQ20H42E124R150A
190	TKQ20H42E124R190C	TKQ20H42E124R190B	TKQ20H42E124R190A
250	TKQ20H42E124R250C	TKQ20H42E124R250B	TKQ20H42E124R250A

Ancho interior 132 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
38	42	132	100	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ20H42E132R100C	---	---
150	TKQ20H42E132R150C	---	---
190	TKQ20H42E132R190C	---	---
250	TKQ20H42E132R250C	---	---

Ancho interior 140 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
38	42	140	100	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ20H42E140R100C	---	---
150	TKQ20H42E140R150C	---	---
190	TKQ20H42E140R190C	---	---
250	TKQ20H42E140R250C	---	---

Ancho interior 148 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
38	42	148	100	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ20H42E148R100C	---	---
150	TKQ20H42E148R150C	---	---
190	TKQ20H42E148R190C	---	---
250	TKQ20H42E148R250C	---	---

Ancho interior 156 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
38	42	156	100	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ20H42E156R100C	---	---
150	TKQ20H42E156R150C	---	---
190	TKQ20H42E156R190C	---	---
250	TKQ20H42E156R250C	---	---

Ancho interior 164 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
38	42	164	100	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ20H42E164R100C	---	---
150	TKQ20H42E164R150C	---	---
190	TKQ20H42E164R190C	---	---
250	TKQ20H42E164R250C	---	---

Ancho interior 172 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
38	42	172	100	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ20H42E172R100C	TKQ20H42E172R100B	TKQ20H42E172R100A
150	TKQ20H42E172R150C	TKQ20H42E172R150B	TKQ20H42E172R150A
190	TKQ20H42E172R190C	TKQ20H42E172R190B	TKQ20H42E172R190A
250	TKQ20H42E172R250C	TKQ20H42E172R250B	TKQ20H42E172R250A

Volver al inicio de esta página

Diámetro exterior máximo del cable/manguera 52 mm (TKQ25H58~)

Abrir todo Cerrar todo

Ancho interior 122 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
52	58	122	170	25	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ25H58E122R170C	TKQ25H58E122R170B	TKQ25H58E122R170A
200	TKQ25H58E122R200C	TKQ25H58E122R200B	TKQ25H58E122R200A
250	TKQ25H58E122R250C	TKQ25H58E122R250B	TKQ25H58E122R250A
320	TKQ25H58E122R320C	TKQ25H58E122R320B	TKQ25H58E122R320A

Ancho interior 138 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
52	58	138	170	25	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ25H58E138R170C	---	---
200	TKQ25H58E138R200C	---	---
250	TKQ25H58E138R250C	---	---
320	TKQ25H58E138R320C	---	---

Ancho interior 154 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
52	58	154	170	25	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ25H58E154R170C	---	---
200	TKQ25H58E154R200C	---	---
250	TKQ25H58E154R250C	---	---
320	TKQ25H58E154R320C	---	---

Ancho interior 170 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
52	58	170	170	25	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ25H58E170R170C	TKQ25H58E170R170B	TKQ25H58E170R170A
200	TKQ25H58E170R200C	TKQ25H58E170R200B	TKQ25H58E170R200A
250	TKQ25H58E170R250C	TKQ25H58E170R250B	TKQ25H58E170R250A
320	TKQ25H58E170R320C	TKQ25H58E170R320B	TKQ25H58E170R320A

Ancho interior 186 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
52	58	186	170	25	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ25H58E186R170C	---	---
200	TKQ25H58E186R200C	---	---
250	TKQ25H58E186R250C	---	---
320	TKQ25H58E186R320C	---	---

Ancho interior 202 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
52	58	202	170	25	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ25H58E202R170C	---	---
200	TKQ25H58E202R200C	---	---
250	TKQ25H58E202R250C	---	---
320	TKQ25H58E202R320C	---	---

Ancho interior 218 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
52	58	218	170	25	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ25H58E218R170C	TKQ25H58E218R170B	TKQ25H58E218R170A
200	TKQ25H58E218R200C	TKQ25H58E218R200B	TKQ25H58E218R200A
250	TKQ25H58E218R250C	TKQ25H58E218R250B	TKQ25H58E218R250A
320	TKQ25H58E218R320C	TKQ25H58E218R320B	TKQ25H58E218R320A

Ancho interior 234 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
52	58	234	170	25	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ25H58E234R170C	---	---
200	TKQ25H58E234R200C	---	---
250	TKQ25H58E234R250C	---	---
320	TKQ25H58E234R320C	---	---

Ancho interior 250 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
52	58	250	170	25	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ25H58E250R170C	---	---
200	TKQ25H58E250R200C	---	---
250	TKQ25H58E250R250C	---	---
320	TKQ25H58E250R320C	---	---

Ancho interior 266 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
52	58	266	170	25	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ25H58E266R170C	TKQ25H58E266R170B	TKQ25H58E266R170A
200	TKQ25H58E266R200C	TKQ25H58E266R200B	TKQ25H58E266R200A
250	TKQ25H58E266R250C	TKQ25H58E266R250B	TKQ25H58E266R250A
320	TKQ25H58E266R320C	TKQ25H58E266R320B	TKQ25H58E266R320A

Volver al inicio de esta página

Diámetro exterior máximo del cable/manguera 65 mm (TKQ30H72 y superiores)

Abrir todo Cerrar todo

Ancho interior 170 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
65	72	170	180	30	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ30H72E170R180C	TKQ30H72E170R180B	TKQ30H72E170R180A
250	TKQ30H72E170R250C	TKQ30H72E170R250B	TKQ30H72E170R250A
300	TKQ30H72E170R300C	TKQ30H72E170R300B	TKQ30H72E170R300A
370	TKQ30H72E170R370C	TKQ30H72E170R370B	TKQ30H72E170R370A

Ancho interior 186 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
65	72	186	180	30	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ30H72E186R180C	---	---
250	TKQ30H72E186R250C	---	---
300	TKQ30H72E186R300C	---	---
370	TKQ30H72E186R370C	---	---

Ancho interior 202 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
65	72	202	180	30	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ30H72E202R180C	---	---
250	TKQ30H72E202R250C	---	---
300	TKQ30H72E202R300C	---	---
370	TKQ30H72E202R370C	---	---

Ancho interior 218 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
65	72	218	180	30	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ30H72E218R180C	---	---
250	TKQ30H72E218R250C	---	---
300	TKQ30H72E218R300C	---	---
370	TKQ30H72E218R370C	---	---

Ancho interior 234 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
65	72	234	180	30	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ30H72E234R180C	---	---
250	TKQ30H72E234R250C	---	---
300	TKQ30H72E234R300C	---	---
370	TKQ30H72E234R370C	---	---

Ancho interior 250 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
65	72	250	180	30	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ30H72E250R180C	---	---
250	TKQ30H72E250R250C	---	---
300	TKQ30H72E250R300C	---	---
370	TKQ30H72E250R370C	---	---

Ancho interior 266 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
65	72	266	180	30	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ30H72E266R180C	TKQ30H72E266R180B	TKQ30H72E266R180A
250	TKQ30H72E266R250C	TKQ30H72E266R250B	TKQ30H72E266R250A
300	TKQ30H72E266R300C	TKQ30H72E266R300B	TKQ30H72E266R300A
370	TKQ30H72E266R370C	TKQ30H72E266R370B	TKQ30H72E266R370A

Ancho interior 282 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
65	72	282	180	30	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ30H72E282R180C	---	---
250	TKQ30H72E282R250C	---	---
300	TKQ30H72E282R300C	---	---
370	TKQ30H72E282R370C	---	---

Ancho interior 298 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
65	72	298	180	30	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ30H72E298R180C	---	---
250	TKQ30H72E298R250C	---	---
300	TKQ30H72E298R300C	---	---
370	TKQ30H72E298R370C	---	---

Ancho interior 314 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
65	72	314	180	30	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ30H72E314R180C	---	---
250	TKQ30H72E314R250C	---	---
300	TKQ30H72E314R300C	---	---
370	TKQ30H72E314R370C	---	---

Ancho interior 330 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
65	72	330	180	30	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ30H72E330R180C	---	---
250	TKQ30H72E330R250C	---	---
300	TKQ30H72E330R300C	---	---
370	TKQ30H72E330R370C	---	---

Ancho interior 346 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
65	72	346	180	30	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ30H72E346R180C	---	---
250	TKQ30H72E346R250C	---	---
300	TKQ30H72E346R300C	---	---
370	TKQ30H72E346R370C	---	---

Ancho interior 362 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
65	72	362	180	30	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ30H72E362R180C	---	---
250	TKQ30H72E362R250C	---	---
300	TKQ30H72E362R300C	---	---
370	TKQ30H72E362R370C	---	---

Ancho interior 378 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Cómo reparar el separador vertical
65	72	378	180	30	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKQ30H72E378R180C	TKQ30H72E378R180B	TKQ30H72E378R180A
250	TKQ30H72E378R250C	TKQ30H72E378R250B	TKQ30H72E378R250A
300	TKQ30H72E378R300C	TKQ30H72E378R300B	TKQ30H72E378R300A
370	TKQ30H72E378R370C	TKQ30H72E378R370B	TKQ30H72E378R370A

Volver al inicio de esta página

Información de TSUBAKI Productos de transmisión de potencia

Serie de plástico tipo abierto TKQ

Características

1. Bajo nivel de ruido

2. Baja generación de polvo

3. larga vida

4. flexible

5. Alta velocidad y alta aceleración

6. Admite particiones multinivel

Especificaciones especiales

Catálogos y manuales de instrucciones

Lista de productos
