Serie de plástico tipo abierto TKXC
- Enlace
Acortamiento/alargamiento
- Este es el Portacables (CABLEVEYOR) con la mayor altura de sección transversal dentro del enlace.
- - Disponemos de una amplia gama de tamaños de ancho interior, lo que permite un uso eficaz del espacio de instalación.
- - Su gran altura interior permite un amplio espacio de almacenamiento.
Características
Herrajes de acero de alta rigidez
Tanto el lado interior como el exterior se pueden abrir rápidamente para insertar cables.
El soporte está fijado al eslabón con un perno.
El ancho (entre los valores mínimo y máximo) de los soportes de aluminio se puede ajustar en incrementos de 1 mm.
El ancho de la cubierta de aluminio (entre los valores mínimo y máximo) también se puede ajustar en incrementos de 1 mm (solo tipo cerrado).
Puedes elegir las especificaciones de la partición dependiendo de cómo quieras almacenar los cables.
zapata de deslizamiento intercambiable
Se pueden fijar rieles de sujeción.
1. El ancho interior se puede especificar en incrementos de 1 mm.
Los soportes de aluminio se pueden ajustar en incrementos de 1 mm, por lo que el ancho interior se puede especificar en incrementos de 1 mm entre los valores mínimo y máximo.
2. estructura estable
Los tirantes están sujetos con eslabones y pernos, por lo que son estables incluso en su máxima extensión.
3. Admite particiones multinivel
El espacio de almacenamiento se puede dividir en varios niveles, lo que permite una mayor flexibilidad en la distribución.
Especificaciones e instalación
■ Especificaciones de la estancia
Especificación M: Esta es la especificación de soporte más rígida entre las especificaciones sólidas.
Compatible con el ancho máximo Portacables (CABLEVEYOR).

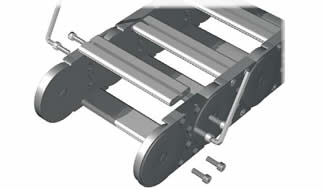

■ Mantener la posición de instalación
Especificaciones estándar: Instalado cada 2 eslabones
También están disponibles todas las especificaciones de montaje de los enlaces. Por favor, indíquelo al realizar el pedido.
Otras especificaciones de estancia

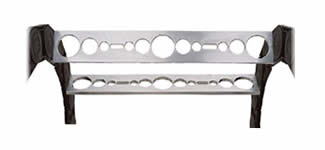

■Especificaciones de aluminio LG
Soporte y guía óptimos para cables

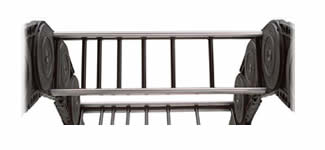

■Especificaciones de RM
Protege los cables mediante la rotación de rodillos. Ideal para sujetar y guiar mangueras con revestimientos blandos.
Especificaciones especiales
Ejemplo de visualización del número de modelo
| TKXC | 165 | H108 | - | M | 600 | R350 | + | 21L | - | FOA | - | MOA |
| ｜ Símbolo de variedad |
｜ paso mm |
｜ Altura interior mm |
｜ ｜ ｜ ｜ |
｜ Ancho interior mm |
｜ radio de curvatura mm |
｜ Número de enlaces L |
｜ Soportes/Accesorios metálicos |
｜ Soportes/Accesorios metálicos |
||||
| Especificaciones de estancia | ||||||||||||
Lista de productos
*Haga clic para mostrar información detallada.
| cable ·manguera Diámetro exterior máximo mm |
Altura interior mm |
Ancho interior mm |
doblar radio mm |
Paso mm |
Nombre del producto |
|---|---|---|---|---|---|
| 98 | 108 | 200～1000 | 250 | 165 | TKXC165H108M□□□R250 |
| 300 | TKXC165H108M□□□R300 | ||||
| 350 | TKXC165H108M□□□R350 | ||||
| 400 | TKXC165H108M□□□R400 | ||||
| 450 | TKXC165H108M□□□R450 | ||||
| 500 | TKXC165H108M□□□R500 | ||||
| 550 | TKXC165H108M□□□R550 |
